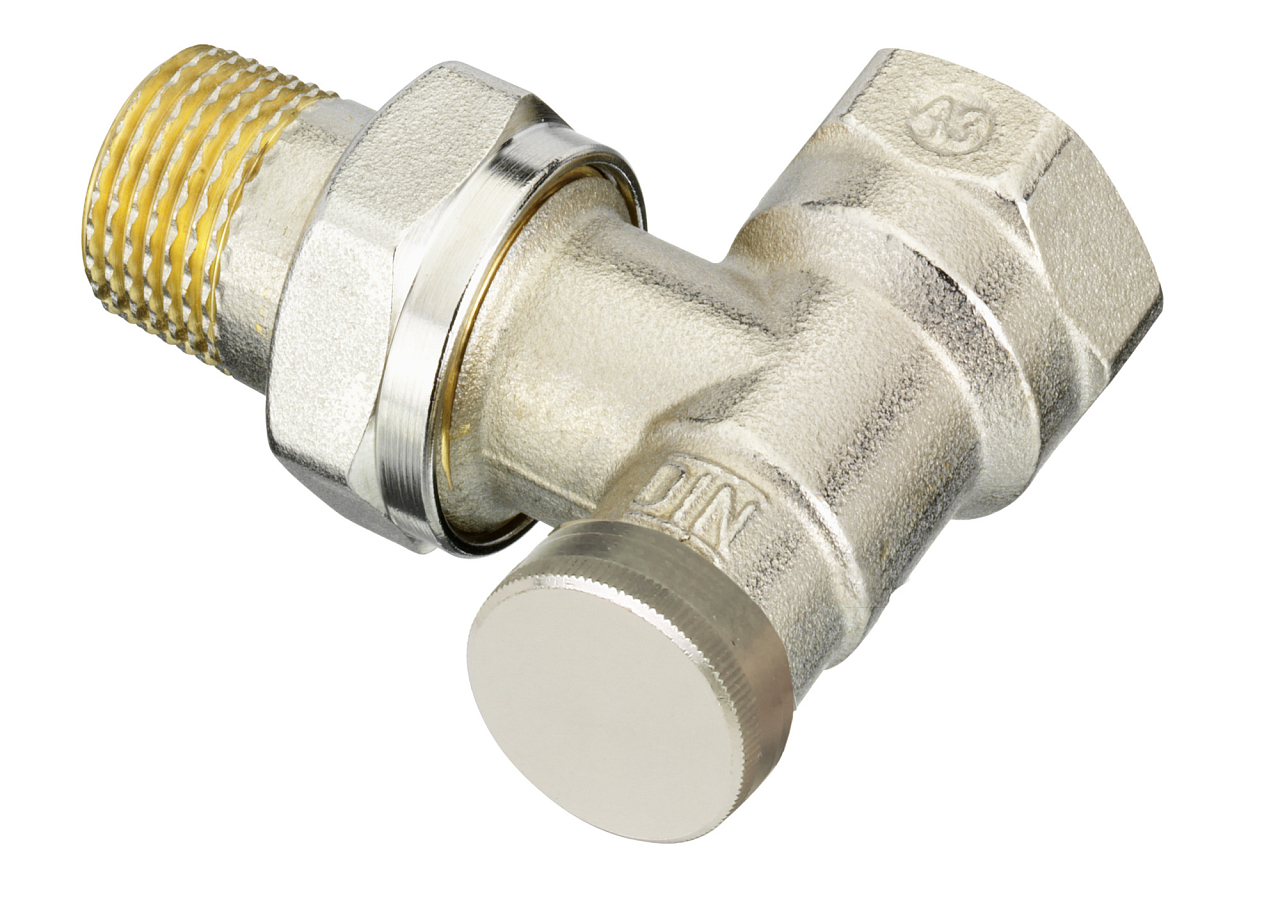

Die Heizkörperverschraubung Danfoss RLV-S DN 15, Eckform (003L0123), ist eine standardmäßige absperrbare Verschraubung für den Rücklaufanschluss von Heizkörpern mit seitlichem Gewindeanschluss. Mehr Informationen
Auf Bestellung
| Anschlussgröße für Heizkörper | RP 1/2" |
| Anschlussgröße | DN 15 |
| Anschlusstyp | Innengewinde |
| Ventiltyp | Eckig |
| Gewicht | 0.20 kg |
Danfoss RLV-S ist eine absperrbare Heizkörperverschraubung für den Rücklaufanschluss von Heizkörpern mit seitlichem Gewindeanschluss. Die Eckausführung DN 15 (G 1/2) ermöglicht das individuelle Absperren jedes einzelnen Heizkörpers in der Anlage – zum Beispiel bei Wartung oder Austausch – ohne dass die gesamte Heizungsanlage entleert werden muss. Der selbstabdichtende Anschlussstutzen mit EPDM-O-Ring sorgt für eine schnelle Montage und Dichtheit beim Abklemmen des Heizkörpers.
Die RLV-S-Verschraubung ist für Zweirohr-Heizungsanlagen im Wohn- und Gewerbebau bestimmt, in denen Heizkörper mit Thermostatventilen installiert sind. Die Eckausführung eignet sich überall dort, wo die Rohrleitung aus der Wand oder dem Boden kommt – typischerweise in Plattenbau- und Ziegelwohnungen mit im Boden oder an der Wand geführter Rohrleitung. Der Anschluss G 1/2 auf der Rohrseite und RP 1/2" auf der Heizkörperseite entspricht der Standardnorm für Heizkörperanschlüsse DIN 3842-1, sodass die Verschraubung auf die überwiegende Mehrheit der Heizkörper mit seitlichem Gewindeanschluss passt.
Die RLV-S-Verschraubung ermöglicht die Voreinstellung des maximalen Durchflusses durch den Heizkörper im gesamten Bereich von 0,20 bis 2,20 m³/h (kvs = 2,20 m³/h) mithilfe eines 8-mm-Innensechskantschlüssels. Die werkseitige Grundeinstellung ist ein vollständig geöffnetes Ventil. Das Messinggehäuse (Ms 58) mit vernickelter Oberfläche gewährleistet Korrosionsbeständigkeit. Der maximale Betriebsdruck beträgt 10 bar, der Prüfdruck 16 bar und die maximale Heizwassertemperatur 120 °C.
Der Durchfluss wird mit einem 8 mm großen Innensechskantschlüssel eingestellt. Schließen Sie das Ventil zunächst vollständig durch Drehen im Uhrzeigersinn und öffnen Sie es anschließend in Vierteldrehungen – jede Stellung entspricht einem anderen kv-Wert im Bereich von 0,20–2,20 m³/h. Die werkseitige Grundeinstellung ist ein vollständig geöffnetes Ventil (kvs = 2,20 m³/h).
Ja. Der selbstabdichtende Anschlussstutzen mit EPDM-O-Ring ermöglicht das Abklemmen des Heizkörpers ohne Wasseraustritt aus der Anlage – es genügt, das Ventil zu schließen und den Anschlussstutzen zu lösen. Der Rest der Heizungsanlage bleibt in Betrieb, sodass sie weder entleert noch außer Betrieb genommen werden muss.
Die Bezeichnung „S" (self sealing) bedeutet, dass RLV-S über einen selbstabdichtenden Anschlussstutzen mit O-Ring verfügt – der Heizkörper kann ohne Wasseraustritt aus der Anlage abgeklemmt werden. Die Standardausführung RLV hat diese Funktion nicht. Die technischen Parameter (Abmessungen nach DIN 3842-1, max. Druck, Temperatur) sind bei beiden Reihen identisch.
Die RLV-S-Verschraubung DN 15 wird mit einem RP 1/2"-Gewinde (Innengewinde) an den Heizkörper angeschlossen, das Standard für Heizkörper mit seitlichem Gewindeanschluss ist. Auf der Rohrseite befindet sich ein G 1/2-Gewinde. Der Anschluss an Kupfer-, Stahl-, PEX- oder AluPEX-Rohre ist über Danfoss-Klemmverschraubungen möglich (separat erhältlich).
Ja. Danfoss bietet ein Handrad aus Messing (Code 013G3300) an, das bei der Außerbetriebnahme oder beim Austausch des Heizkörpers den Thermostatkopf vorübergehend ersetzt. Als optionales Zubehör ist außerdem ein Entleerungshahn (Code 003L0152) zum Befüllen oder Entleeren des Heizkörpers selbst erhältlich.
