Danfoss VHX-DUO Eckventil-Set für Badheizkörper und Designheizkörper mit unterem Anschluss 50 mm. Rücklauftemperaturregler RTX, Anschluss G½, max. Druck 10 bar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | R 1/2" |
| Armaturentyp | Eckig |
| Druck | 10 bar |
| Max. Wassertemperatur | 120 °C |
| Gewicht | 2.24 kg |

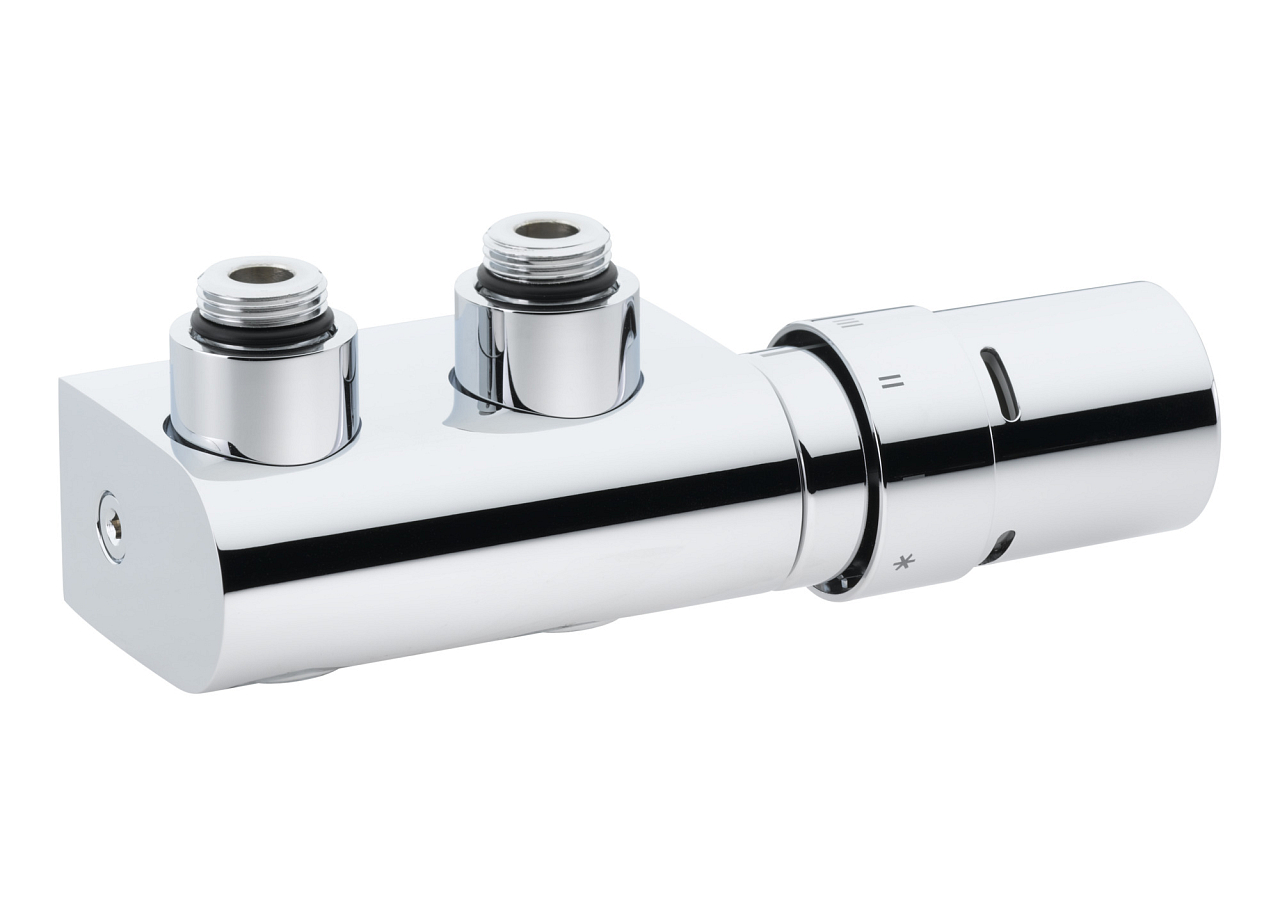

Danfoss VHX-DUO Eckausführung, verchromt (013G4279) ist ein komplettes Thermostatventil-Set für Badheizkörper in Leiterform und Designheizkörper mit unterem Anschluss, einem Mittenabstand von 50 mm und 1/2"-Anschluss. Das Set umfasst das Zweirohrventil VHX-DUO in Eckausführung sowie den Rücklauftemperaturbegrenzer RTX, der die Temperatur des aus dem Heizkörper austretenden Wassers regelt. Die verchromte Oberfläche passt optisch zu Chromarmaturen im modernen Badezimmer.
Das VHX-DUO Set in Eckausführung ist für Badheizkörper in Leiterform und Designheizkörper mit unterem Anschluss und einem Mittenabstand von 50 mm vorgesehen, bei denen Vorlauf und Rücklauf aus dem Boden geführt werden. Es eignet sich sowohl für Badsanierungen als auch für Neubauten, bei denen Wert auf ein kompaktes und ästhetisches Erscheinungsbild des Anschlusses gelegt wird. Das Set kann rechts oder links montiert werden – der Heizkörperausgang (Rücklauf) muss sich immer auf der Seite des RTX-Thermostats befinden. Die verchromte Ausführung passt optisch in Badezimmer mit standardmäßigen Chromarmaturen.
Das VHX-DUO Set ist mit einer integrierten Absperrfunktion ausgestattet – der Heizkörper kann somit ohne zusätzliche Armatur abgesperrt werden. Der Rücklauftemperaturbegrenzer RTX wird werkzeuglos eingestellt: Sie nehmen die Schutzkappe oder den vorhandenen Thermostat ab und drehen den roten Ring auf den Wert 1–7 (in 0,5er-Schritten). Die Stellung N dient zum vollständigen Öffnen des Ventils beim Entleeren oder Reinigen. In Stellung 0 ist das Ventil vollständig geschlossen – der Frostschutz ist in dieser Stellung deaktiviert.
Technische Parameter:
Das VHX-DUO Set enthält ein Zweirohrventil – also Vorlaufventil und Rücklaufventil in einem kompakten Gehäuse. Das VHX-MONO Set enthält nur einen Weg (Rücklauf mit RTX-Thermostat). Die DUO-Ausführung ist geeignet, wenn Sie beide Leitungen von einer Stelle aus bedienen und gleichzeitig ein kompaktes, sauberes Erscheinungsbild des Anschlusses beibehalten möchten.
Ja, das VHX-DUO Set ermöglicht den wahlweisen Anschluss von rechts oder links. Der Heizkörperausgang (Rücklauf) muss sich immer auf der Seite des RTX-Temperaturbegrenzers befinden – diese Regel gilt unabhängig von der gewählten Montageseite.
Vor der Montage des RTX-Thermostats muss mit einem Innensechskantschlüssel (im Lieferumfang enthalten) die Standard-Ventilsicherung gegen die spezielle RTX-Sicherung ausgetauscht werden. Die eigentliche Einstellung der Rücklauftemperatur erfolgt werkzeuglos durch Drehen des roten Rings auf die Werte 1–7 oder auf Stellung N zum vollständigen Öffnen.

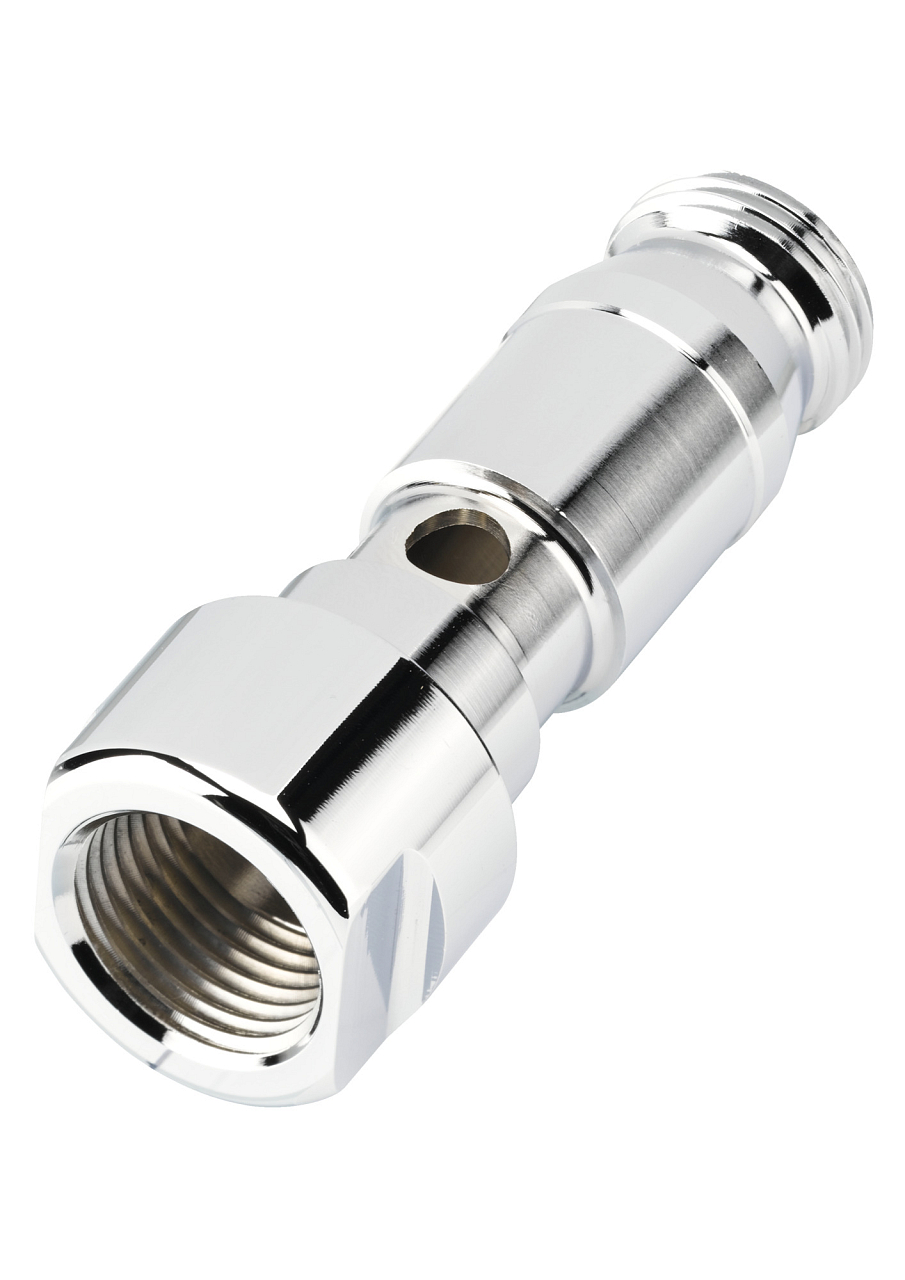

Ja, ein elektrischer Danfoss-Heizstab kann über das Eckventil VHX-DUO angeschlossen werden. Die Montage standardmäßiger Heizstäbe über das Ventil erfordert den Adapter 013G4166. Danfoss bietet Heizstäbe mit 40 cm / 150 W, 47 cm / 300 W und 70 cm / 600 W mit Schuko-Stecker an (Best.-Nr. 013G4167–013G4169).
Danfoss bietet VHX-Klemmverschraubungen für Stahl- und Kupferrohre mit Durchmessern von 8–16 mm, für AluPex-Rohre 12 × 2, 14 × 2 und 16 × 2 mm sowie für Pex-Rohre von 12 × 1,1 mm bis 16 × 2 mm an. Die verchromte Ausführung der Verschraubungen ist in ausgewählten Abmessungen ab 10 mm erhältlich – die genaue Auswahl entnehmen Sie bitte der Danfoss-Bestellübersicht (Bestellnummern der Serie 013G4192–013G4200).
