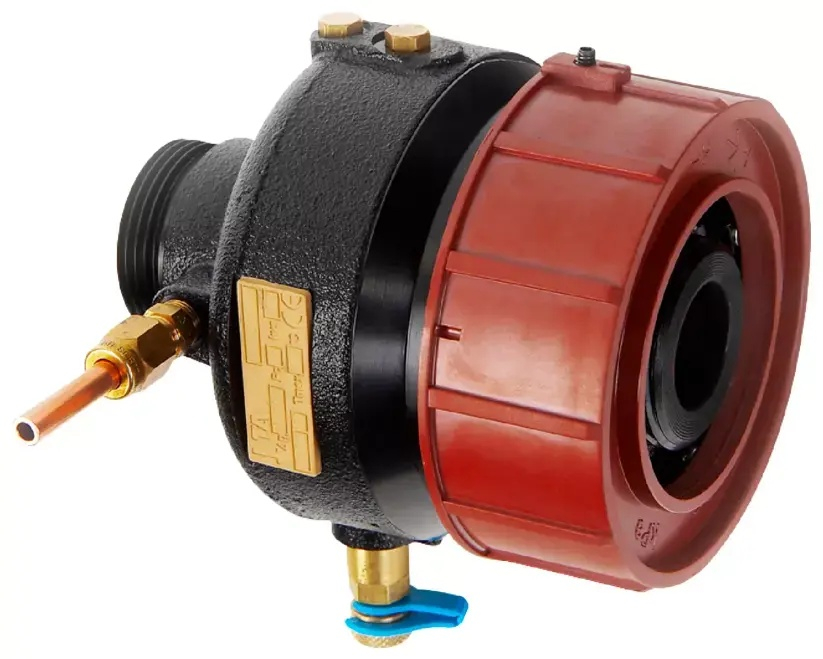

IMI TA DA 516 DN 25/32, Bereich 10–100 kPa ist ein kompakter Differenzdruckregler für Heizungs- und Kühlsysteme. Er… Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Druck | PN 25 |
| Druckbereich | 10...100 kPa |
| Nennweite (DN) | DN 32, DN 25 |
| Temperatur | 120 °C |
| Gewicht | 2.69 kg |
IMI TA DA 516 DN 25/32, Bereich 10–100 kPa ist ein kompakter Differenzdruckregler für Heizungs- und Kühlsysteme. Er hält den eingestellten Differenzdruck über dem Verbraucher (ΔpL) konstant und dient gleichzeitig zu dessen Messung. Das Ventil ist für den Einbau in die Rücklaufleitung vorgesehen und mit Messnippeln für den direkten Anschluss von IMI-Abgleichgeräten ausgestattet (max. Betriebstemperatur 120 °C).
Der DA 516 kommt in Fernwärmesystemen ebenso wie in Kühlsystemen zum Einsatz – überall dort, wo der Differenzdruck am Regelventil oder über einem Plattenwärmetauscher stabilisiert werden muss. Das Ventil kann sowohl auf der Primär- als auch auf der Sekundärseite des Kreislaufs verwendet werden. Typische Anwendungen umfassen Mischknoten (Einbau hinter dem Regelventil und STAD/STAF in die Vorlaufleitung) sowie Plattenwärmetauscher (Einbau hinter dem Regelventil und STAD/STAF, jedoch vor dem Wärme- oder Kältetauscher).
Der Druck aus der Vorlaufleitung wirkt über die Impulsleitung (Δp+) auf die Vorderseite der Membran und das Ventil schließt. Der Druck aus der Rücklaufleitung wirkt über einen integrierten Kanal auf die Rückseite der Membran und öffnet zusammen mit der Feder das Ventil. Sobald beide Kräfte im Gleichgewicht sind, bleibt der eingestellte Differenzdruck konstant. Der gewünschte Δp-Wert wird durch Drehen des Einstellrings eingestellt; die eingestellte Position kann mit einer durch die Öffnungen im Gehäuse geführten Plombe gesichert werden.
Technische Parameter – DA 516 DN 25/32, 10–100 kPa (mit Messnippeln):
Das Ventil wird ausschließlich in die Rücklaufleitung eingebaut, in der durch den Pfeil auf dem Typenschild gekennzeichneten Durchflussrichtung. Die empfohlene Einbaulage ist horizontal, wobei die Entlüftungsschrauben nach oben zeigen. Vor dem Regler sollte ein Filter installiert werden. Die Impulsleitung (Cu Ø6×1) wird an die Vorlaufleitung angeschlossen; bei horizontalem Anschluss immer seitlich, damit es nicht zu Verschmutzungen oder Lufteinschlüssen kommt. Die Impulsleitung ist immer über einen Absperrhahn zu führen. Nach dem Befüllen des Systems ist das Reglergehäuse über die Entlüftungsschrauben zu entlüften. Vor der Inbetriebnahme muss die Kapillarleitung installiert sein – sie ist im Lieferumfang enthalten.
