Parameter und Kataloge

Anschlussgröße	2"
Druck	PN 16
Druckbereich	5...30 kPa
Nennweite (DN)	DN 50, DN 40
Gewicht	5.80 kg

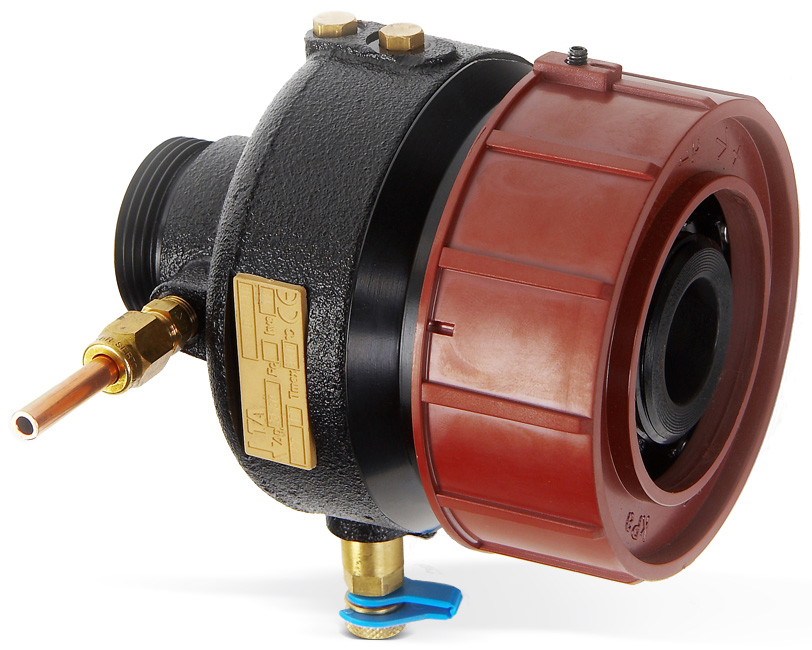

Der Regler ist stufenlos einstellbar für Druckdifferenzen von 5-30 kPa. Er ist geeignet für Heiz- oder Kühlanwendungen, die hohe Temperaturen oder hohe Druckdifferenzen erfordern. Die Installation erfolgt im Rücklauf sowohl auf der Primär- als auch auf der Sekundärseite der Systeme in der durch den Pfeil auf dem Reglergehäuse angegebenen Durchflussrichtung. Der Betrieb des Reglers ist sehr leise. Dank der Messnippel werden präzise Ausgleichsprozesse erreicht.

Konstruktion und Funktion

1. Membran - auf die Membran wirkt der Druck aus der Zuleitung durch das Impulsrohr Δp+ und schließt so den Regler

2. Entlüftungsschrauben - nach dem Befüllen des Systems ist es ratsam, das Gehäuse des Reglers zu entlüften

3. Feder - wirkt von der anderen Seite auf die Membran und bewirkt zusammen mit dem Druck, der durch den integrierten Kanal aus dem Rücklaufrohr geleitet wird, das Öffnen des Ventils

4. Arretierschraube - sichert die Einstellung des Wertes am Ring

5. Einstellring - beeinflusst die Federkraft. Wenn die Federkraft und die auf die Membran wirkenden Drücke ausgeglichen sind, wird eine konstante Druckdifferenz erreicht.
