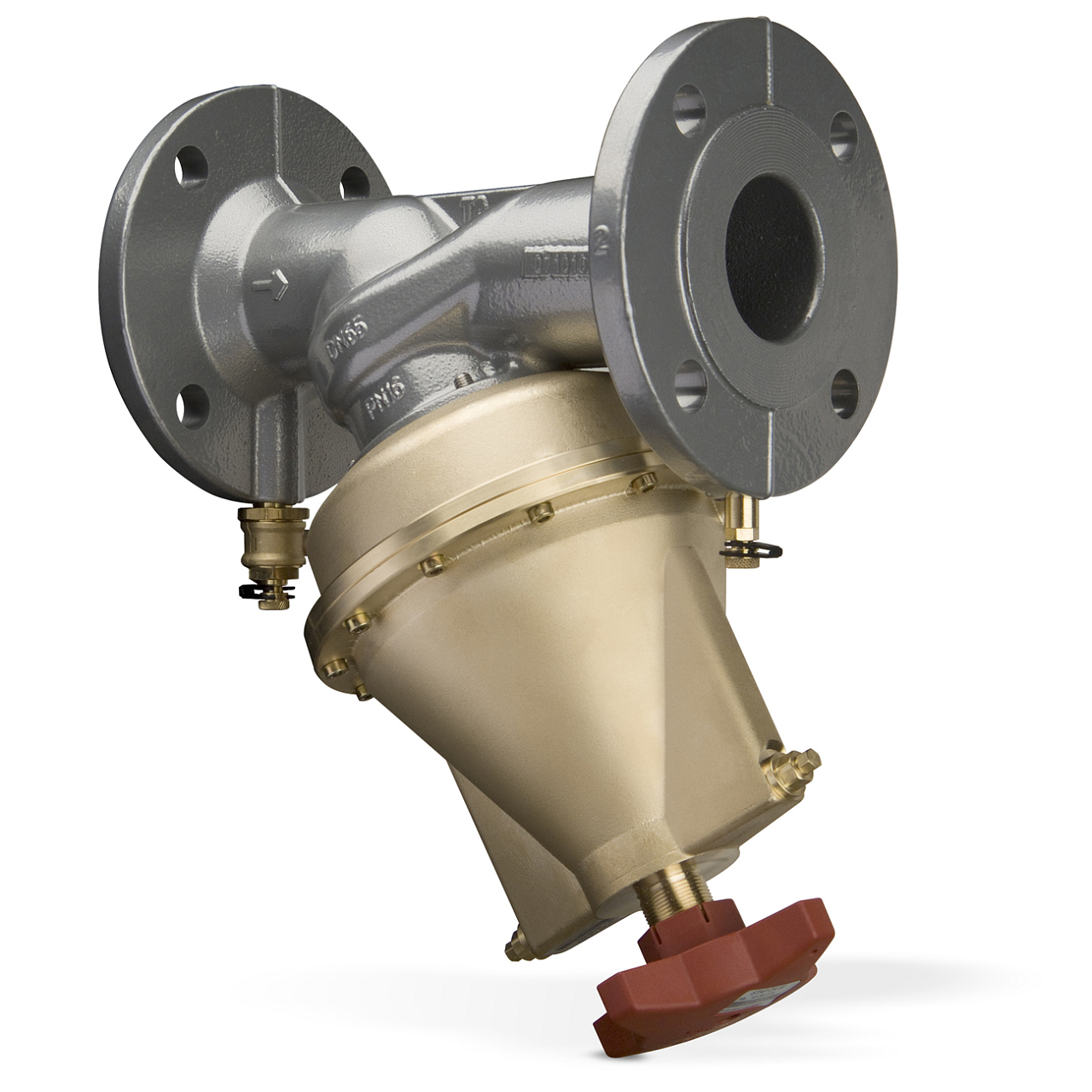

Differenzdruckregler für geschlossene Heiz- oder Kühlsystemkreisläufe. Er hilft, Regelventile vor Druckschwankungen zu schützen und sorgt für den Ausgleich der Systeme, um eine konstante Druckdifferenz zu gewährleisten. Die Regler zeichnen sich durch hohe Präzision und kompakte Abmessungen aus, die eine Vielzahl von Anschlussmöglichkeiten bieten. Die Installation in das System und die Inbetriebnahme sind sehr einfach und übersichtlich. Der Regler verfügt über eine Absperrfunktion, die die Wartung vereinfacht. Der Messnippel gewährleistet eine hohe Genauigkeit beim Ausbalancieren.

Konstruktion

1. Einstellung ΔpL (5 mm Sechskantschlüssel)
2. Absperrung
3. Anschluss der Kapillare, niedrigerer Druck
4. Entlüftung - Anschluss für Messnippel STAP - Anschluss der Kapillare, höherer Druck
5. Messnippel
6. Öffnen/Schließen des Drucksignals auf der Seite des niedrigeren Drucks

Eigenschaften

• Druck PN 16
• Kapillarlänge 1 m
• maximale Druckdifferenz 350 kPa
• Werkseinstellung 20-80 kPa
• Flansch
• Nennweite DN 80
• Arbeitstemperaturbereich -10...120 °C
• Durchfluss 55 m³/h
