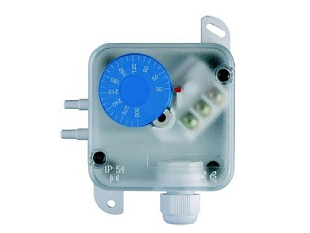

Differenzdruckschalter 20-200 Pa Thermokon PS200

Differenzdruckschalter 20-200 Pa Thermokon PS200

THERMOKON
  • Produktcode: 2XXXXX
  • Hersteller-Code: 105.001.001
  • Garantie: 2 Jahre

Differenzdruckschalter Thermokon PS200 zur Überwachung von Filtern und Ventilatoren in RLT-Anlagen. Einstellbarer Schaltpunkt, Wechslerkontakt, Schutzart IP54. Bereich 20–200 Pa. Mehr Informationen

  • Verfügbarkeit

    Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.

  • Auf Lager 3 Stk.

Listenpreis € 42,36
Preis ohne MwSt. € 28,84
Preis inkl. MwSt. 19 % € 34,32
− +

Parameter und Kataloge

Druckbereich 20...200 Pa
Ex-Ausführung Nein
Schutzart IP IP 54
Gewicht 0.16 kg

Differenzdruckschalter zur Überwachung des Luftdifferenzdrucks sowie weiterer nicht brennbarer und nicht aggressiver Gase.

Anwendungsbeispiele

  • Überwachung von Luftfiltern und Ventilatoren
  • Überhitzungsschutz
  • Luftregelung bei Brandschutzklappen
  • Frostschutz bei Wärmetauschern

Eigenschaften

  • Bereich 20–200 Pa
  • Medium: Luft, nicht aggressive Gase
  • Betriebstemperatur: -20...60 °C
  • Lebensdauer von mehr als 1.000.000 Schaltzyklen
  • Schutzart IP 54
  • Abmessungen: 105 x 73 x 63 mm (L x B x H)

Lieferumfang

  • Befestigungsschrauben: 4 Stk.
  • Kunststoff-Kanalanschlüsse: 2 Stk.
  • Weicher PVC-Schlauch: 2 m, Ø 4/7 mm

Häufig gestellte Fragen

Im Lieferumfang enthalten sind 4 Befestigungsschrauben, 2 Kunststoff-Kanalanschlüsse und 2 m weicher PVC-Schlauch mit einem Durchmesser von 4/7 mm. Als optionales Zubehör bietet der Hersteller die Metall-Kanalanschlüsse MKS40 (Länge 40 mm) und MKS100 (Länge 100 mm) an.

Der Schalter wird in vertikaler Position auf einer Oberfläche montiert, sodass die Druckanschlüsse oder die Kabelverschraubung nach unten zeigen. Zur Befestigung dienen zwei Bohrungen Ø 4 mm in den Montagehalterungen sowie die im Lieferumfang enthaltenen Schrauben. Die Druckanschlüsse sind mit „+“ (höherer Druck) und „–“ (niedrigerer Druck) gekennzeichnet. Montage und elektrischer Anschluss dürfen nur von einer befugten Fachkraft durchgeführt werden.

Nach dem Öffnen des Deckels wird der Schaltpunkt durch Drehen des Einstellrads im Bereich von 30–300 Pa eingestellt, die Schaltdifferenz beträgt 20 Pa. Das Kabel wird durch die Kabelverschraubung mit Zugentlastung geführt und gemäß Schaltplan an die Schraubklemmen angeschlossen, anschließend wird der Deckel wieder geschlossen. Vor der Inbetriebnahme ist die Dichtheit der Druckschläuche zu prüfen, und die Spannungsversorgung darf erst nach korrektem Anschluss eingeschaltet werden.

Der Schalter verfügt über einen Wechslerkontakt mit den Klemmen COM (1), NO (2) und NC (3). Beim Erreichen der eingestellten Druckdifferenz öffnet der Kontakt 1–3 und der Kontakt 1–2 schließt. Je nach Verdrahtung schaltet oder unterbricht der Stromkreis somit beim Erreichen des eingestellten Werts.

Der Schalter ist für Luft und weitere nicht brennbare sowie nicht aggressive Gase bestimmt. Für brennbare oder aggressive Gase darf er nicht verwendet werden.
