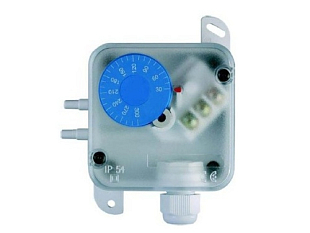

Differenzdruckschalter 30-300 Pa Thermokon PS300 (269971)

Differenzdruckschalter 30-300 Pa Thermokon PS300 (269971)

THERMOKON
  • Produktcode: 269971
  • Hersteller-Code: 269971
  • Garantie: 2 Jahre

Differenzdruckschalter Thermokon PS300 zur Überwachung von Filtern und Ventilatoren in RLT-Anlagen. Einstellbarer Schaltpunkt, Wechslerkontakt, Schutzart IP54. Bereich 30–300 Pa. Mehr Informationen

  • Verfügbarkeit

    Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.

  • Auf Lager 4 Stk.

Listenpreis € 42,36
Preis ohne MwSt. € 28,84
Preis inkl. MwSt. 19 % € 34,32
− +

Parameter und Kataloge

Druckbereich 30...300 Pa
Ex-Ausführung Nein
Schutzart IP IP 54
Gewicht 0.16 kg

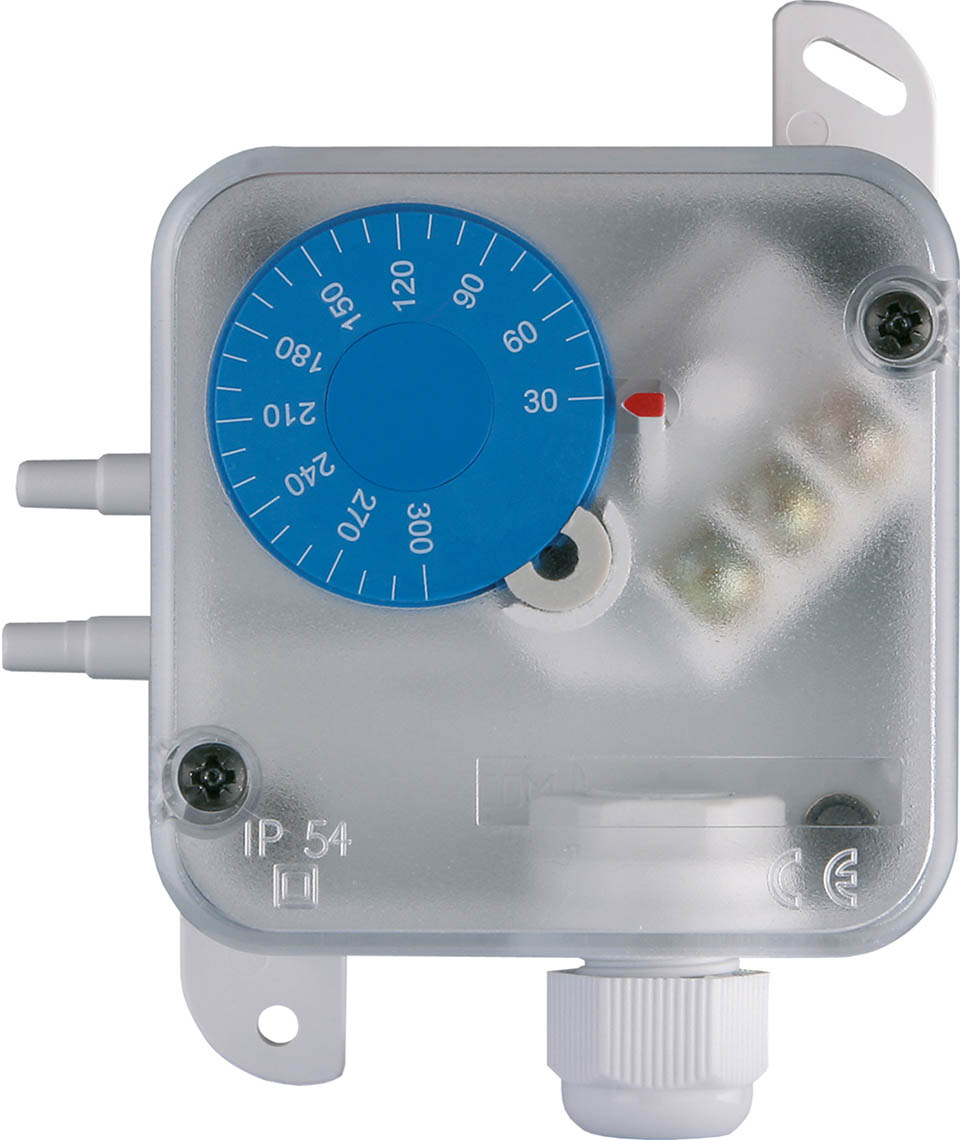

Thermokon PS300 ist ein einstellbarer Differenzdruckschalter für Luft und andere nicht brennbare, nicht aggressive Gase. Der Schaltpunkt ist im Bereich von 30–300 Pa wählbar; bei Erreichen des eingestellten Werts schaltet der Wechslerkontakt um, der zur Signalisierung oder für ein Regelsystem genutzt werden kann.

Einsatzbereiche des Schalters

Der Schalter wird in der Lüftungstechnik und Gebäudeautomation eingesetzt, typischerweise zur Überwachung der Verschmutzung von Luftfiltern, zur Kontrolle des Ventilatorbetriebs, zur Strömungsüberwachung in RLT-Kanälen oder in industriellen Kühlluftkreisläufen. Der Ausgangskontakt ist für Wechselspannung bis 250 V und einen Strom von 3 A bei ohmscher bzw. 2 A bei induktiver Last ausgelegt.

Technische Parameter:

  • Einstellbereich: 30–300 Pa
  • Schaltdifferenz (Hysterese): 20 Pa
  • Genauigkeit: typ. ±5 Pa
  • Max. Betriebsüberdruck: 50 kPa
  • Ausgang: Wechslerkontakt NO/NC, max. 250 V AC, 3 A ohmsche / 2 A induktive Last
    • Lebensdauer: mehr als 1.000.000 Schaltspiele
  • Schutzart: IP54 nach EN 60529
  • Betriebsbedingungen: −20 bis +60 °C, 0–85 % r. F. (ohne dauerhafte Kondensation)
  • Elektrischer Anschluss: Schraubklemme max. 1,5 mm², Kabelverschraubung M16 für Kabel max. Ø 8 mm
  • Material: Gehäuse ABS, Deckel PC, Membran Silikon, Druckanschlüsse ABS
  • Abmessungen (H × B × T): 105 × 73 × 63 mm, Druckanschlüsse ragen um 16 mm hervor
  • Gewicht: 150 g

Lieferumfang:

  • Befestigungsschrauben: 4 Stk.
  • Kunststoff-Kanalanschlüsse: 2 Stk.
  • Weicher PVC-Schlauch: 2 m, Ø 4/7 mm

Häufige Fragen

Im Lieferumfang enthalten sind 4 Befestigungsschrauben, 2 Kunststoff-Kanalanschlüsse und 2 m weicher PVC-Schlauch mit einem Durchmesser von 4/7 mm. Als optionales Zubehör bietet der Hersteller die Metall-Kanalanschlüsse MKS40 (Länge 40 mm) und MKS100 (Länge 100 mm) an.

Der Schalter wird in vertikaler Position auf der Oberfläche montiert, sodass die Druckanschlüsse oder die Kabelverschraubung nach unten zeigen. Zur Befestigung dienen zwei Bohrungen Ø 4 mm in den Montagehalterungen sowie die im Lieferumfang enthaltenen Schrauben. Die Druckanschlüsse sind mit „+“ (höherer Druck) und „–“ (niedrigerer Druck) gekennzeichnet. Montage und elektrischer Anschluss dürfen nur von einer befugten Person durchgeführt werden.

Nach dem Öffnen des Deckels wird der Schaltpunkt durch Drehen des Einstellrads im Bereich von 30–300 Pa eingestellt, die Schaltdifferenz beträgt 20 Pa. Das Kabel wird durch die Kabelverschraubung mit Zugentlastung geführt und gemäß Schaltplan an die Schraubklemme angeschlossen, anschließend wird der Deckel geschlossen. Vor der Inbetriebnahme ist die Dichtheit der Druckschläuche zu prüfen, und die Spannungsversorgung darf erst nach korrektem Anschluss eingeschaltet werden.

Der Schalter verfügt über einen Wechslerkontakt mit den Klemmen COM (1), NO (2) und NC (3). Beim Erreichen der eingestellten Druckdifferenz öffnet der Kontakt 1–3 und der Kontakt 1–2 schließt. Je nach Verdrahtung schaltet oder öffnet der Stromkreis somit beim Erreichen des eingestellten Werts.

Der Schalter ist für Luft und andere nicht brennbare sowie nicht aggressive Gase bestimmt. Für brennbare oder aggressive Gase darf er nicht verwendet werden.
