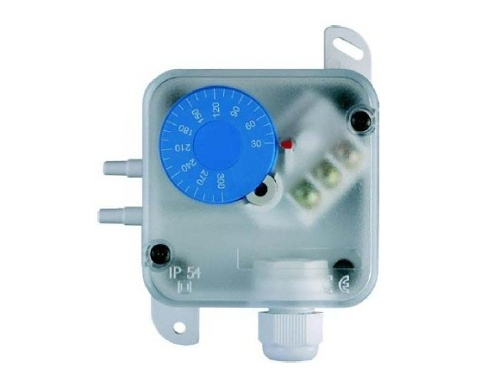

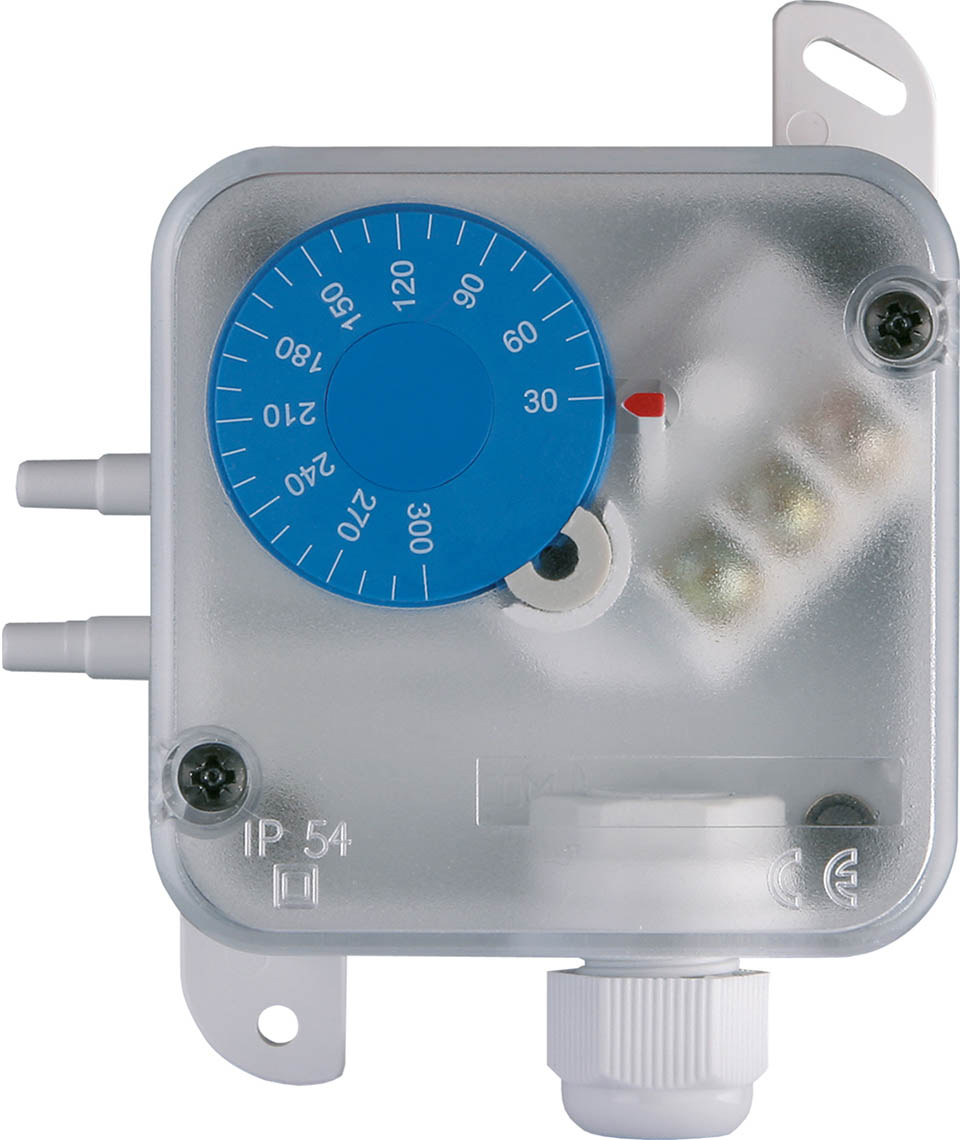

Differenzdruckschalter Thermokon PS500 zur Überwachung von Filtern und Ventilatoren in RLT-Anlagen. Einstellbarer Schaltpunkt, Wechslerkontakt, Schutzart IP54. Bereich 30–500 Pa. Mehr Informationen
Auf Bestellung
| Druckbereich | 30...500 Pa |
| Ex-Ausführung | Nein |
| Schutzart IP | IP 54 |
| Gewicht | 0.16 kg |
Thermokon PS500 ist ein einstellbarer Differenzdruckschalter für Luft und andere nicht brennbare, nicht aggressive Gase. Der Schaltpunkt ist im Bereich von 30–500 Pa wählbar; bei Erreichen schaltet ein Wechslerkontakt um, der zur Signalisierung oder für ein Regelsystem genutzt werden kann.
Der Schalter wird in der Lüftungstechnik und Gebäudeautomation eingesetzt, typischerweise zur Überwachung der Verschmutzung von Luftfiltern, zur Kontrolle des Ventilatorbetriebs, zur Strömungsüberwachung in RLT-Kanälen oder in industriellen Kühluftkreisläufen. Der Ausgangskontakt ist für Wechselspannung bis 250 V und einen Strom von 3 A bei ohmscher bzw. 2 A bei induktiver Last ausgelegt.
Technische Parameter:
Lieferumfang:
Im Lieferumfang enthalten sind 4 Befestigungsschrauben, 2 Kunststoff-Kanalanschlüsse und 2 m weicher PVC-Schlauch mit einem Durchmesser von 4/7 mm. Als optionales Zubehör bietet der Hersteller die Metall-Kanalanschlüsse MKS40 (Länge 40 mm) und MKS100 (Länge 100 mm) an.
Der Schalter wird in senkrechter Lage auf der Oberfläche montiert, sodass die Druckanschlüsse oder die Kabelverschraubung nach unten zeigen. Zur Befestigung dienen zwei Bohrungen Ø 4 mm in den Montagehalterungen sowie die im Lieferumfang enthaltenen Schrauben. Die Druckanschlüsse sind mit „+“ (höherer Druck) und „–“ (niedrigerer Druck) gekennzeichnet. Montage und elektrischer Anschluss dürfen nur von einer befugten Fachkraft durchgeführt werden.
Nach dem Öffnen des Deckels wird der Schaltpunkt durch Drehen des Einstellrads im Bereich von 30–500 Pa eingestellt; die Schaltdifferenz beträgt 20 Pa. Das Kabel wird durch die Verschraubung mit Zugentlastung geführt und gemäß Schaltbild an die Schraubklemme angeschlossen, anschließend wird der Deckel geschlossen. Vor der Inbetriebnahme ist die Dichtheit der Druckschläuche zu prüfen, und die Spannungsversorgung darf erst nach korrektem Anschluss eingeschaltet werden.
Der Schalter verfügt über einen Wechslerkontakt mit den Klemmen COM (1), NO (2) und NC (3). Beim Erreichen der eingestellten Druckdifferenz öffnet der Kontakt 1–3 und der Kontakt 1–2 schließt. Je nach Verdrahtung schaltet oder öffnet der Stromkreis somit beim Erreichen des eingestellten Werts.
Der Schalter ist für Luft und andere nicht brennbare sowie nicht aggressive Gase bestimmt. Für brennbare oder aggressive Gase darf er nicht verwendet werden.
