Parameter und Kataloge

Anschlussgröße	G 1"
Durchfluss	2,7 m3/h
Eingebauter Servoantrieb	Ja
Leistungsaufnahme	10-75 W
Lichtweite	DN 20
Pumpentyp	Wilo
Steuerung	3-Punkt
Stromversorgung	230 V Wechselstrom
Umrüstzeit	120 s
Gewicht	10.60 kg

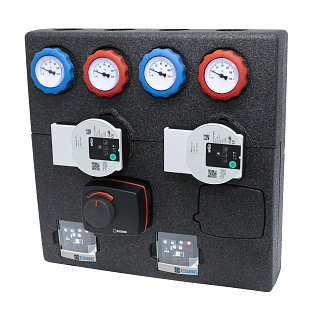

Die doppelte Pumpengruppe DDA111 dient sowohl zur direkten Führung von Warmwasser aus dem Kessel als auch zum Mischen von Warmwasser aus dem Kessel mit dem Rücklaufwasser aus der Heizeinheit. Die Mischgruppe ist mit einem 3-Punkt-Stellantrieb ARA661 ausgestattet. Das Pumpen des Wassers aus dem Kessel wird durch eine Pumpe der Marke Wilo - PARA 15-130/8-75/SC gewährleistet. Die Gruppe ist für zwei getrennte Heizkreise vorgesehen.

HAUPTVORTEILE

Kompakte Bauweise alles in einem
Einfache Installation
Verteiler mit Möglichkeit der hydraulischen Trennung, einstellbar durch Schraube

Rückschlagventil integriert im Kugelventil
Hohe Durchflusswerte
Schnellspann-Antrieb
Nahezu wartungsfrei

Die Pumpengruppe besteht aus einer Misch- und einer Direktgruppe. Der Mischteil besteht aus einem Mischventil, das durch einen Stellantrieb gesteuert wird. Die Direktgruppe enthält einen Verteiler und zwei Absperrventile mit Thermometern an der Vorlauf- und Rücklaufleitung. Rückschlagventile und zwei hocheffiziente Umwälzpumpen Wilo PARA sind vorhanden. Alles ist in einem wärmeisolierenden Gehäuse untergebracht.

Durch den Zukauf des Zusatzsets DVA111 kann die Pumpengruppe DDA111 auf DAA111 mit zwei Mischgruppen erweitert werden.

FUNKTIONEN

Der direkte Teil der Gruppe dient zum direkten Pumpen von Warmwasser aus dem Kessel und dessen Führung in das Heizsystem. Zurück fließt kaltes Wasser aus der Heizeinheit. Der Mischteil mischt das aus dem Kessel kommende Warmwasser mit dem kühleren Rücklaufwasser aus dem Heizsystem. Dadurch wird die ideale benötigte Temperatur erzeugt, die durch einen externen Temperaturregler oder Thermostat bestimmt wird. Die Mischfunktion ist ideal für den Einsatz in Fußbodenheizungen.
