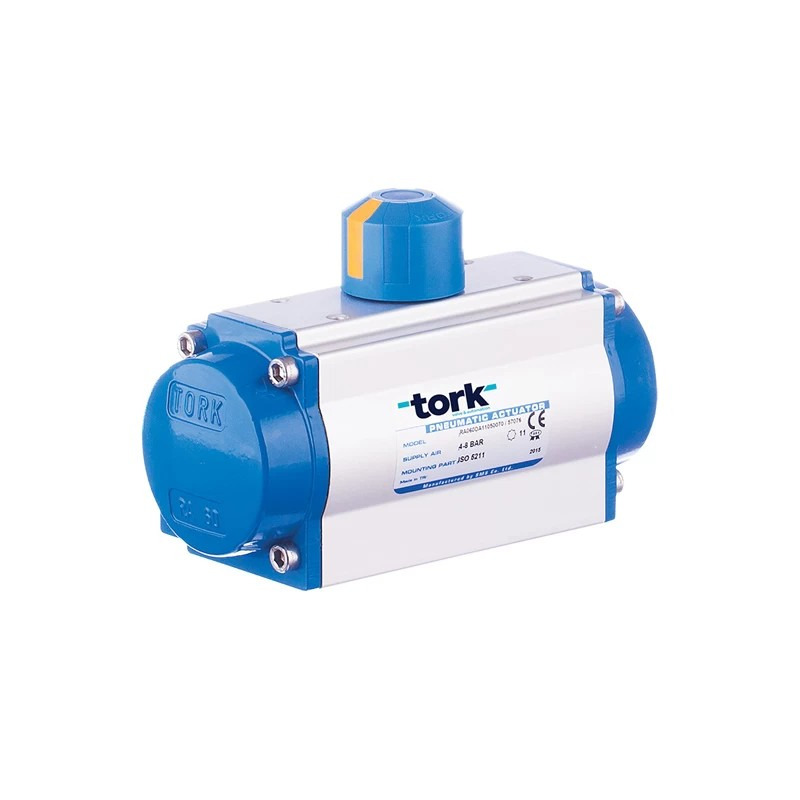

TORK T-RX100.DA17 ist ein doppeltwirkender pneumatischer Antrieb in explosionsgeschützter Ausführung für Kugelhähne und Klappen, betätigt mit Druckluft. Drehmoment 168 Nm bei 6 bar, Schutzart IP67. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Öffnungs-/Schließzeit (s) | 0,52...0,63 s |
| Drehmoment | 168 Nm |
| Temperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F07/F10 |
| Gewicht | 6.00 kg |
TORK T-RX100.DA17 ist ein doppeltwirkender pneumatischer Schwenkantrieb (Rack & Pinion) in explosionsgeschützter Ausführung (Exproof). Er betätigt Kugelhähne, Klappen und Schieber mittels Druckluft, die abwechselnd in beide Kammern des Antriebs geleitet wird – die 90°-Drehung erfolgt somit in beide Richtungen ohne Feder.
Der Antrieb wird auf Kugelhähnen, Klappen oder Schiebern in Industrieanlagen montiert, in denen eine Fernbetätigung der Armatur mittels Druckluft gefordert ist. Dank der Zertifizierung für explosionsgefährdete Bereiche eignet er sich für Anwendungen in Zonen mit Gas- oder Staubexplosionsgefahr – typischerweise in Gaskesselanlagen, Pumpstationen sowie in der chemischen und petrochemischen Industrie. Der Anschluss an die Armatur entspricht der Norm ISO 5211, sodass der Antrieb auf gängige Kugelhähne und Klappen mit Vierkant- oder Flanschaufnahme montiert werden kann.
Der Antrieb benötigt eine Druckluftversorgung mit einem Druck von 4–8 bar. Der Anschluss von Magnetventil, Endschalter und Stellungsregler erfolgt nach dem Namur-Standard (VDI/VDE 3845), wodurch sich auch Zubehör anderer Hersteller problemlos nachrüsten lässt. Der Hub (Drehwinkel) kann in beide Richtungen im Bereich von ±5° eingestellt werden.
Technische Parameter:
Der Antrieb verfügt über einen Flanschanschluss nach ISO 5211 (F07/F10) und einen 17-mm-Vierkant, sodass er mit gängigen Kugelhähnen und Klappen derselben Größe verschiedener Hersteller kompatibel ist.
Die RX-Version ist für den Einsatz in explosionsgefährdeten Bereichen mit Gas- und Staubatmosphären (Zonen nach ATEX) zertifiziert und verfügt über die Schutzart IP67. Die Standardversion RA kann in diesen Zonen nicht eingesetzt werden.
Ja, die technischen Parameter (Drehmoment, Druck, Anschluss) sind identisch mit der Standardversion RA. Der höhere Preis für die ATEX-Zertifizierung lohnt sich jedoch in der Regel nicht für Anwendungen ohne Explosionsrisiko.
Der Anschluss von Magnetventil, Endschalter und Stellungsregler ist nach dem Namur-Standard (VDI/VDE 3845) ausgeführt, sodass ein Endschalterkasten, ein elektropneumatischer Stellungsregler oder eine Handnotbetätigung für Notfälle nachgerüstet werden können.
