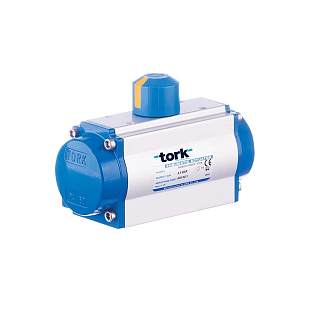

Der pneumatische Antrieb TORK RX40.DA ist ein doppeltwirkender Drehantrieb zur Betätigung von Kugelhähnen und Klappen in ATEX-Umgebungen. Aluminiumgehäuse, Schutzart IP67, Drehmoment 15 Nm bei 6 bar. Mehr Informationen
Auf Bestellung
| Öffnungs-/Schließzeit (s) | 0,52...0,63 s, 0,22...0,26 s |
| Drehmoment | 15 Nm |
| Medientemperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F03/F04/F05 |
| Gewicht | 4.90 kg |
TORK RX40.DA ist ein doppeltwirkender pneumatischer Schwenkantrieb (Rack-&-Pinion-Aktuator) in Ausführung für explosionsgefährdete Bereiche. Er dient zur Betätigung von Kugelhähnen, Absperrklappen oder RLT-Klappen im On/Off-Betrieb. Der Antrieb ist nach ATEX zertifiziert und eignet sich für Zonen mit Gas- und Staubvorkommen.
Der RX40.DA wird in Anlagen eingesetzt, in denen Explosionsgefahr durch Gase oder Staub besteht – in der chemischen und petrochemischen Industrie, in der Gaswirtschaft, an Tankstellen, in Brennstoffaufbereitungsanlagen und ähnlichen Umgebungen, die eine ATEX-Zertifizierung der Geräte erfordern. Er betätigt Kugelhähne und Klappen mit Standardanschluss nach ISO 5211, typischerweise in Kombination mit einem NAMUR-Magnetventil, Endschalter oder Stellungsregler.
Dank Schutzart IP67 und korrosionsbeständigem Aluminiumgehäuse ist er auch für Außeninstallationen und feuchtere Betriebsumgebungen geeignet.
Gehäuse und Kolben bestehen aus gepresstem, korrosionsbeständigem Aluminium. Der Anschluss an die Armatur entspricht dem Standard ISO 5211, der Anschluss von Endschalter, Stellungsregler und Magnetventil ist nach dem NAMUR-Standard VDI/VDE 3845 ausgeführt. Die Hubeinstellung (Anschlag) ist in beiden Richtungen im Bereich von ±5 % möglich.
Technische Parameter:
Der Anschluss an die Armatur (Kugelhahn, Klappe) entspricht dem Standard ISO 5211 mit Anschlagflansch F03, F04 oder F05. Die Montage auf die Armaturenwelle erfolgt über einen Vierkant- oder Ovaladapter.
Die Baureihe RX ist nach ATEX zertifiziert (Klasse II 2GD c T4) und für explosionsgefährdete Bereiche mit Gas- und Staubatmosphäre bestimmt. Im Katalog ist auch die Version RXM für extrem niedrige Temperaturen bis −60 °C aufgeführt.
Als doppeltwirkender (DA) Aktuator benötigt er ein 5/2-Wege-Magnetventil mit NAMUR-Anschluss nach VDI/VDE 3845. Das Ventil kann direkt am Aktuatorgehäuse montiert werden, ohne dass eine externe Verrohrung erforderlich ist.
Das Service- (Repair-) Set umfasst sämtliche Dichtungen und Lagerungselemente von Kolben und Ritzel (O-Ringe, Kolben- und Ritzellager). Andere Teile – Gehäuse, Kolben, Federn, Schrauben – werden gemäß der Werkstattzeichnung separat bestellt.
Ja, der Aktuator ermöglicht eine feine Anschlageinstellung der Endlagen in beiden Richtungen im Bereich von ±5 %, sodass sich die exakte Offen- und Geschlossen-Position direkt an der Armatur nachjustieren lässt.
