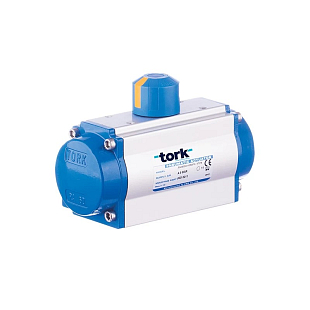

TORK RX60DA.11.0507 ist ein ATEX-zertifizierter pneumatischer Antrieb (Rack & Pinion) zur Betätigung von Kugelhähnen und Klappen in explosionsgefährdeter Umgebung. Drehmoment 39 Nm bei 6 bar, Schutzart IP67, Temperatur −20 bis 80 °C. Mehr Informationen
Auf Bestellung
| Öffnungs-/Schließzeit (s) | 0,22...0,26 s |
| Drehmoment | 39 Nm |
| Medientemperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F04/F05/F07 |
| Gewicht | 4.90 kg |
TORK RX60DA.11.0507 ist ein pneumatischer Vierteldrehantrieb vom Typ Rack & Pinion (Kolbenantrieb mit Zahnstange) in Ausführung für explosionsgefährdete Bereiche nach ATEX. Er dient zur automatischen Betätigung von Kugelhähnen, Klappen und weiteren Vierteldreharmaturen mittels Druckluft, sowohl im On/Off- als auch im Proportionalbetrieb.
Der Antrieb RX60DA wird in Anlagen eingesetzt, in denen Armaturen in Rohrleitungen mit brennbaren Gasen, Dämpfen oder Stäuben betätigt werden müssen – typischerweise in der chemischen und petrochemischen Industrie, in Gasverteilnetzen, bei der Herstellung und Verteilung von LPG oder in Betrieben mit explosionsfähiger Atmosphäre. Er steuert Kugelhähne und Klappen im On/Off- sowie im Proportionalbetrieb.
Dank der ATEX-Zertifizierung II 2GD c T4 ist er für Zonen geeignet, in denen ein herkömmlicher nicht explosionsgeschützter Antrieb nicht eingesetzt werden kann, wobei die gleichen Abmessungen und Drehmomente wie bei der Standardbaureihe RA erhalten bleiben.
Das Antriebsgehäuse und die Deckel bestehen aus druckgegossenem/extrudiertem Aluminium mit hoher Korrosionsbeständigkeit. Die Welle besteht aus vernickeltem oder rostfreiem Stahl. Der Anschluss an die Armatur entspricht der Norm ISO 5211 / DIN 3337, konkret dem Flansch F04/F05/F07 je nach Konfiguration des 11-mm-Vierkants und der Flansche Ø50/Ø70.
Der Anschluss von Magnetventil, Endschalter und Stellungsregler erfolgt nach dem Standard Namur VDI/VDE 3845, was eine einfache Montage von gängigem Zubehör ermöglicht.
Der Hub kann in beide Richtungen (offene und geschlossene Stellung) im Bereich von ±5 % eingestellt werden. Der doppeltwirkende Antrieb (DA) kann laut Hersteller durch Hinzufügen eines Federsatzes einfach auf einfachwirkend umgerüstet werden.
Technische Parameter:
Der Antrieb ist für Vierteldreharmaturen bestimmt – Kugelhähne, Klappen und weitere Ventile mit Anschluss nach ISO 5211/DIN 3337, konkret mit Flansch F04/F05/F07.
Ja, der Antrieb verfügt über die Zertifizierung ATEX II 2GD c T4 und die Schutzart IP67 und ist daher für den Einsatz in Bereichen mit Explosionsgefahr durch Gase und Stäube vorgesehen.
Der Anschluss von Magnetventil, Endschalter und Stellungsregler erfolgt nach dem Standard Namur VDI/VDE 3845, sodass gängiges Zubehör nach dieser Norm verwendet werden kann.
Ja, laut Hersteller können doppeltwirkende Antriebe durch Hinzufügen eines Federsatzes einfach auf einfachwirkend umgerüstet werden.
Der Antrieb hat die Schutzart IP67 und ist für den Betrieb bei Umgebungstemperaturen von −20 °C bis 80 °C ausgelegt.
