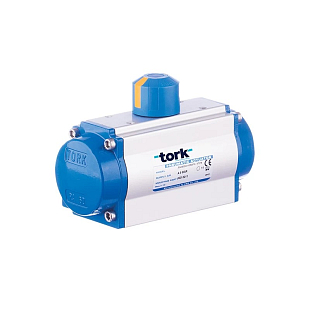

TORK RX80.SR.14.0507.S11 ist ein einfachwirkender (federrückstellender) ATEX-Pneumatikantrieb zur Betätigung von Armaturen in explosionsgefährdeter Umgebung. Bei Luftausfall schließt oder öffnet er die Armatur sicher. Druck 4–8 bar, -20 bis 80 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Öffnungs-/Schließzeit (s) | 0,48...0,57 s |
| Drehmoment | 67 Nm |
| Medientemperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F05/F07 |
| Gewicht | 4.90 kg |
TORK RX80.SR.14.0507.S11 ist ein einfachwirkender (federkraftbetätigter) pneumatischer Schwenkantrieb der RX-Baureihe mit ATEX-Zertifizierung für explosionsgefährdete Bereiche. Er dient zur Betätigung von Kugelhähnen, Klappen und weiteren Armaturen mit 90°-Drehung, bei denen bei Ausfall der Druckluft eine Sicherheitsstellung erforderlich ist.
Der Antrieb ist für den Einsatz in Umgebungen mit Explosionsgefahr durch Gase und Stäube bestimmt – typischerweise in der Petrochemie, Gasversorgung, chemischen Industrie oder an Füllstationen, wo er Kugelhähne und Klappen in Rohrleitungssystemen betätigt. Dank der ATEX-Zertifizierung (II 2GD c T4) und der Schutzart IP67 ist er auch für die Außenmontage sowie für feuchte oder staubige Umgebungen geeignet.
Es handelt sich um einen einfachwirkenden Antrieb (Spring Return) – integrierte Federn (bei dieser Variante 11 Stück), die durch Druckluft gespannt werden, drehen die Welle in die Betriebsstellung; bei Abschaltung oder Ausfall der Luft bringen sie die Armatur ohne zusätzliche Notenergiequelle wieder in die Sicherheitsstellung zurück.
Technische Parameter:
SR (Single Acting) bedeutet einfachwirkender Antrieb mit Federrückstellung. Die Druckluft dreht den Antrieb in eine Stellung, in die Ausgangsstellung wird er durch die integrierten Federn zurückgeführt.
RX ist die ATEX-zertifizierte Ausführung des Standardantriebs der RA-Baureihe, vorgesehen für Umgebungen mit Explosionsgefahr durch Gase und Stäube. Abmessungen und Drehmomentwerte entsprechen der Standardbaureihe RA.
Der Anschluss an die Armatur erfolgt nach ISO 5211, wodurch der Antrieb auf gängige Kugelhähne und Klappen mit standardisiertem Vierkant und Flansch montiert werden kann.
Ja, die obere Anschluss-Schnittstelle des Antriebs entspricht dem Namur-Standard (VDI/VDE 3845), sodass ein Endschalter, ein Positioner oder ein Magnetventil montiert werden kann.
