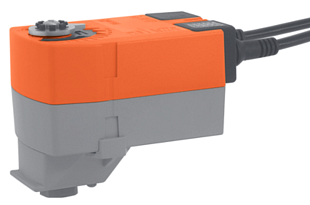

Rotationsantrieb für Kugelhähne mit Notsteuerungsfunktion, ausgestattet mit einem Hilfsschalter. Einfache Installation direkt am Hahn mit nur einer Schraube. Die Position zum Hahn kann aus vier Möglichkeiten gewählt werden, jeweils in 90°-Schritten. Der Antrieb ist gegen Überlastung geschützt, benötigt keine Endschalter und stoppt, sobald der Endanschlag erreicht ist. Der Hilfsschalter kann im Bereich von 0...100 % für Signalisierungszwecke eingestellt werden.

Funktion

Der Antrieb bewegt den Hahn in die Arbeitsposition, während die Rückstellfeder gespannt wird. Bei Stromausfall dreht sich der Hahn dank der Kraft der gespannten Feder zurück in die Notposition.

Eigenschaften

• Drehmoment 2 Nm
• Stromversorgung 24 VAC/VDC
• stromlos geschlossen
• Anzeige offen-geschlossen
• Hilfsschalter

Anwendung

• stationäre Heizsysteme
• Belüftungssysteme
• Klimaanlagen
