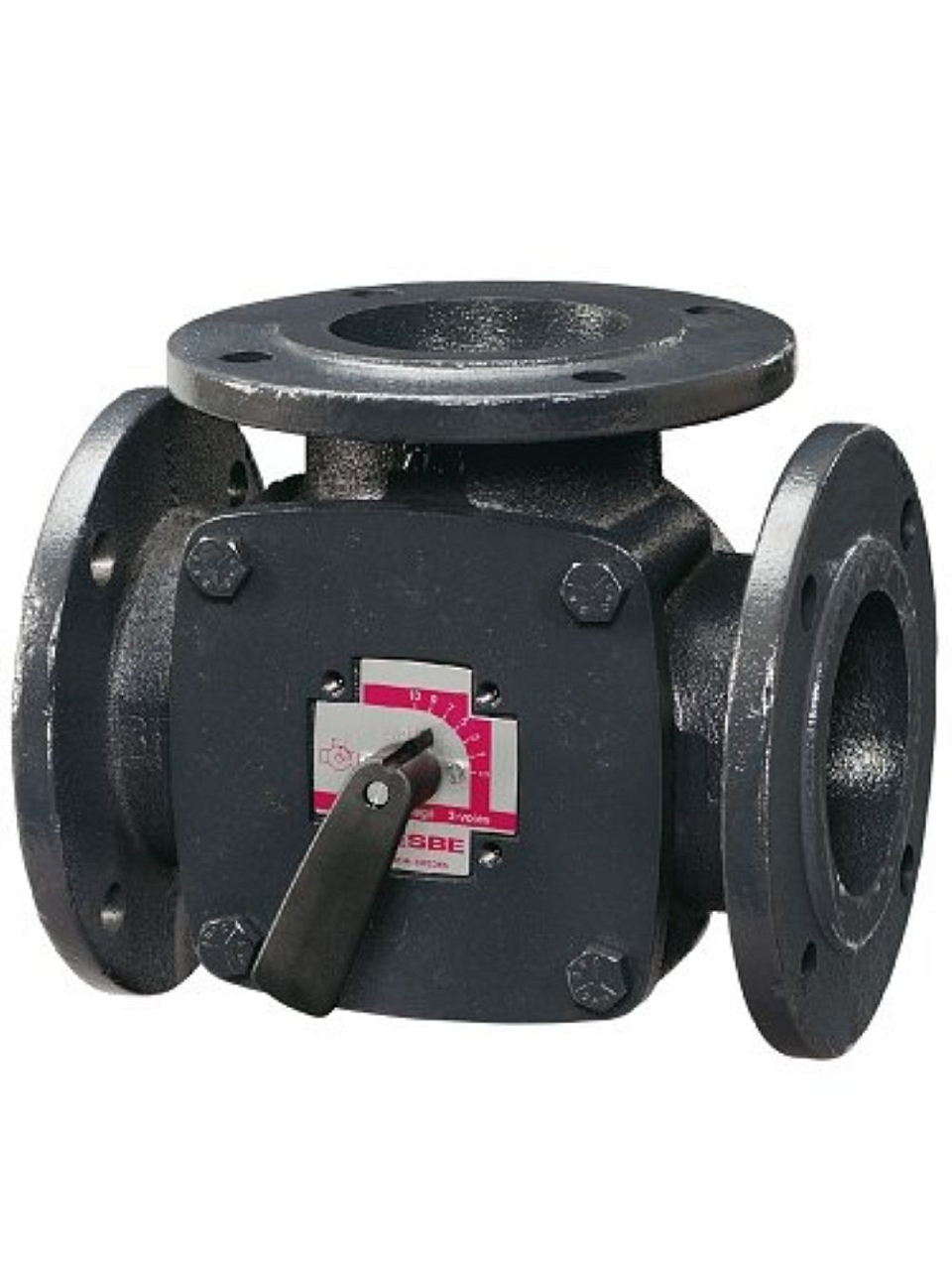

Dreiwege-Mischventil ESBE 3F 150 mit Flanschanschluss PN6 zum Mischen und Umschalten in Heizungs- und Kühlanlagen. Gehäuse aus Gusseisen, DN150, Kvs 400, max. Medientemperatur 110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 150 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 400 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 36.10 kg |
ESBE 3F 150 ist ein Dreiwege-Mischventil mit Flanschanschluss PN6 aus der Baureihe ESBE 3F. Es dient zum Mischen oder Umschalten des Durchflusses in Heiz- und Kühlsystemen, in der Ausführung DN150 mit Kvs 400.
Das Ventil ist für Heizungs- und Kühlverteilungen vorgesehen, bei denen die Temperatur durch das Mischen von zwei Medienstömen geregelt oder der Durchfluss zwischen zwei Kreisläufen umgeschaltet werden muss. Dank des Flanschanschlusses PN6 und der Nennweite DN150 eignet es sich für größere Installationen – Übergabestationen, Heizräume oder umfangreichere Heizungsanlagen in Gebäuden. Das Gehäuse aus Gusseisen ist für Medien gemäß VDI 2035 geeignet, einschließlich Wasser-Glykol-Gemischen (bis 50 %) oder Ethanol-Gemischen (bis 28 %).
Das Ventil arbeitet in zwei Betriebsarten – beim Mischen führt es zwei Eingangströme zu einem Ausgang zusammen, beim Umschalten verteilt es umgekehrt einen Eingang auf zwei Ausgänge. Die Leckage in geschlossener Stellung beträgt max. 1,5 % beim Mischen und max. 1,0 % beim Umschalten. Die Betätigungsspindel hat ein abgeflachtes oberes Ende, das zusammen mit der Anzeige am Drehknopf die Stellung der Hülse anzeigt.
Technische Spezifikationen (ESBE 3F 150):
Das Ventil verfügt über einen Flanschanschluss PN6 nach EN 1092-2, passend zu den Abmessungen von Flanschrohrleitungen PN6.
Das Ventil ist konstruktiv auf ESBE Stellantriebe und Regler abgestimmt; beispielsweise ist der Stellantrieb ARC300 mit einem Drehmoment von 30 Nm direkt für Ventile DN100–150 vorgesehen.
Die Baureihe 3F deckt den Bereich DN20 bis DN150 mit Kvs-Werten von 12 bis 400 ab. Das beschriebene Modell 3F 150 ist die größte Variante mit DN150 und Kvs 400.
Das Ventil ist für Heizungswasser gemäß VDI 2035, Wasser-Glykol-Gemische bis 50 % oder Wasser-Ethanol-Gemische bis 28 % im Temperaturbereich von −10 bis +110 °C vorgesehen.
Ja, für die Größe DN150 ist der komplette Innensatz K6-S (Art.-Nr. 17002100) sowie der Betätigungshebel (Art.-Nr. 98080120) als Ersatz für den älteren Bedienknopf verfügbar.
