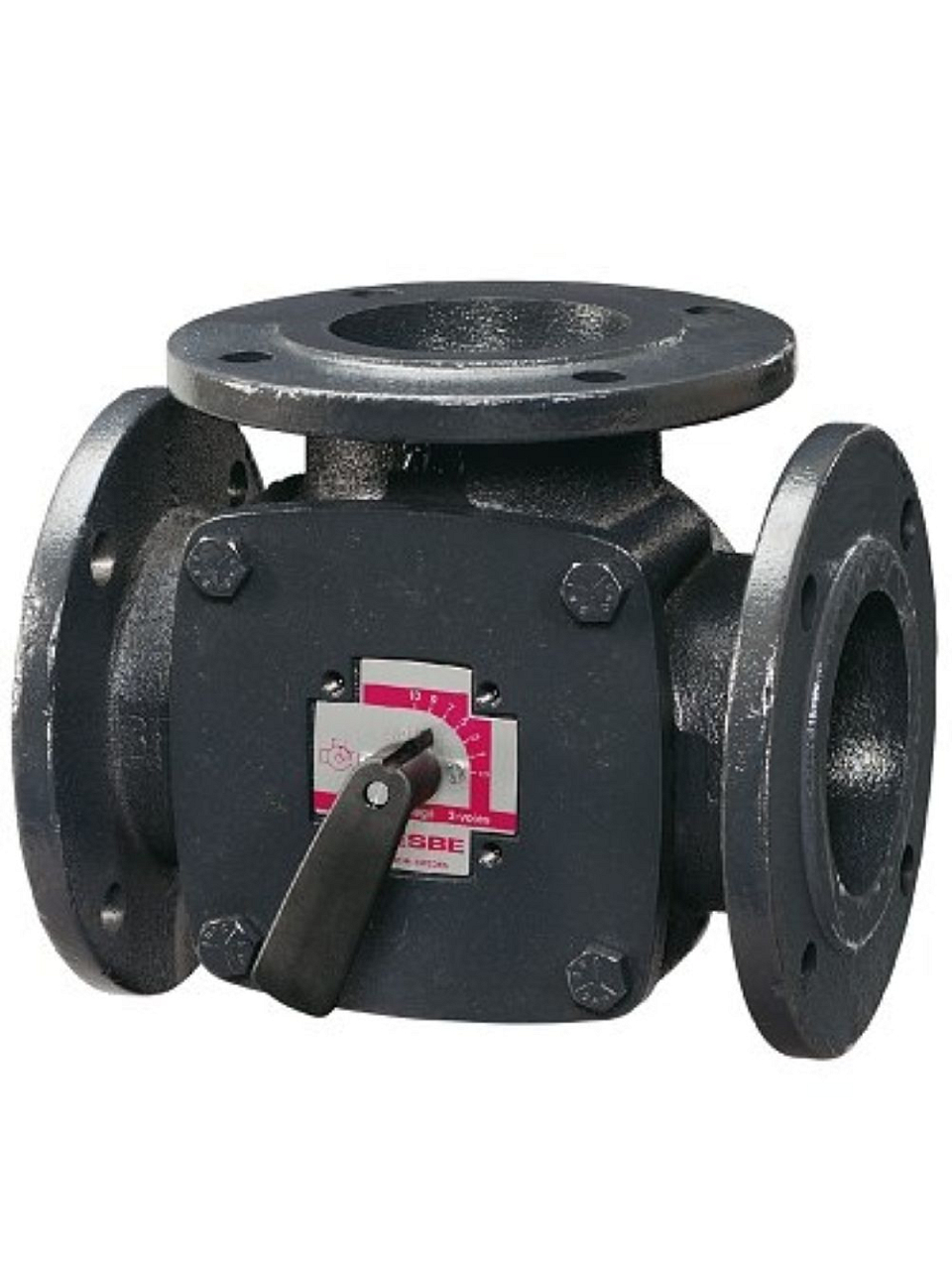

Dreiwege-Mischventil ESBE 3F 20 (DN 20, PN 6) aus Gusseisen zum Mischen und Verteilen in Heiz- und Kühlsystemen. Kompatibel mit den Stellantrieben ARA 600 und der Serie 90. Kvs 12 m³/h. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 20 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 12 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 3.47 kg |
ESBE 3F 20 ist ein dreiwegiger rotierender Mischventil aus Gusseisen für Heiz- und Kühlsysteme. Es wird sowohl für Misch- als auch für Verteilanwendungen eingesetzt und ist mit einem Hebel für die manuelle Betätigung bzw. für die automatische Regelung mit einem Stellantrieb ausgestattet.
Das Ventil der Serie 3F wird in Heiz- und Kühlsystemen, in Trinkwasserverteilungen, Fußbodenheizungen, Solaranlagen sowie in der Lüftungstechnik eingesetzt. Dank des Flanschanschlusses nach DIN 2531 eignet es sich auch für zentrale Verteilungen von Warm-, Kalt- und Kühlwasser in größeren Objekten.
Alle Hauptteile des Ventils sind austauschbar. Die Abdichtung um die Achse besteht aus zwei O-Ringen aus EPDM, wobei einer davon ausgetauscht werden kann, ohne dass die gesamte Anlage entleert werden muss. Vor dem eigentlichen Austausch muss die Anlage drucklos gemacht werden.
Technische Daten:
Für die automatische Regelung kann das Ventil DN 20 mit einem Stellantrieb der Serie ARA 600 bzw. der Serien 60, 90, 90C oder 90K ausgestattet werden. Der Drehwinkel des Ventils beträgt 90°, die Skala ist beidseitig bedruckt und kann je nach aktueller Einbaulage des Ventils in der Anlage beliebig verdreht werden.
Das Ventil DN 20 kann mit einem Stellantrieb der Serie ARA 600 oder der Serien 60, 90, 90C und 90K ausgestattet werden. Das erforderliche Drehmoment für Nennweiten bis DN 50 beträgt 5 Nm.
Ja, das Ventil ist standardmäßig mit einem Hebel für die manuelle Betätigung ausgestattet. Ein Stellantrieb wird nur für die automatische Regelung benötigt.
Alle Hauptteile des Ventils sind austauschbar. Einer der beiden EPDM-O-Ringe um die Achse kann ohne Entleerung der Anlage ausgetauscht werden, der andere erfordert das Drucklosmachen des Systems.
Ja, die Serie 3F ist sowohl für Misch- als auch für Verteilfunktionen ausgelegt – die Skala am Ventil kann je nach Anschlussart beliebig verdreht werden.
