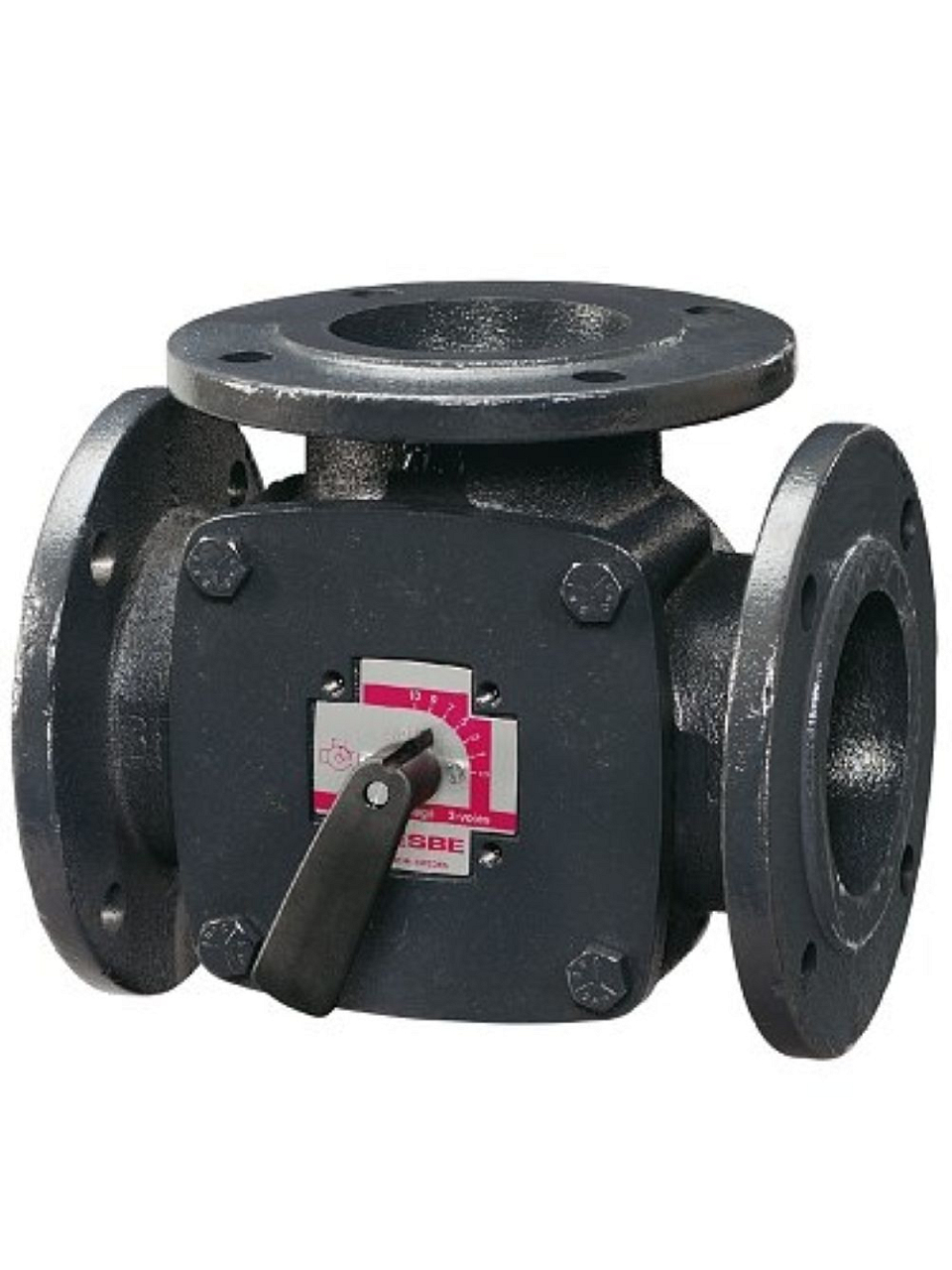

Dreiwege-Mischventil ESBE 3F 32 mit Flansch PN6 zum Mischen und Umschalten in Heizungs- und Kühlanlagen. Gehäuse aus Gusseisen, DN32, Kvs 28, Medientemperatur bis 110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 32 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 28 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 5.81 kg |
ESBE 3F 32 ist ein Dreiwege-Drehmischventil mit Flanschanschluss PN6 (Art.-Nr. 11100300, DN32). Es dient zum Mischen oder Umschalten von Heiz- oder Kühlwasser in Heizungs- und Kühlsystemen, wo es die Temperatur des zugeführten Mediums regelt.
Das Ventil wird in Übergabestationen, Heizräumen und Technikzentralen eingesetzt, wo Heizwasser aus Vorlauf und Rücklauf gemischt oder der Durchfluss zwischen zwei Kreisläufen umgeschaltet wird. Es eignet sich für Heizungs- und Kühlanlagen mit Wasser gemäß VDI 2035 sowie gegebenenfalls mit einem Wasser-Glykol-Gemisch (max. 50 %) oder Wasser-Ethanol-Gemisch (max. 28 %). Dank des Flanschanschlusses PN6 ist es auch für größere Systeme geeignet, in denen Gewindeventile üblicherweise nur in kleineren Nennweiten verwendet werden.
Das Ventilgehäuse besteht aus Gusseisen EN-JL 1030, der Schieber aus Messing CW 614N in Kombination mit Edelstahl. Die Ausführung ist für Medientemperaturen von −10 °C bis +110 °C und die Druckstufe PN6 ausgelegt. Die O-Ringe bestehen aus EPDM. Die Leckage beträgt beim Mischen max. 1,5 % und beim Umschalten max. 1,0 %, der maximale Differenzdruckverlust beträgt 50 kPa.
Das Ventil 3F 32 ist konstruktiv auf ESBE-Stellantriebe und Regler abgestimmt (zum Beispiel Serie 90 oder ARC300 sowie die Regler CRA120/CRC120) und bildet zusammen mit dem Antrieb eine funktionsfähige Regeleinheit, ohne dass die Kompatibilität der einzelnen Komponenten separat geprüft werden muss.
Beides. Die Serie 3F ist sowohl zum Mischen von zwei Strömen zu einem Ausgang als auch zum Umschalten eines Eingangsstroms zwischen zwei Ausgängen vorgesehen – je nach Einbindung und Einstellung des Stellantriebs.
Heizwasser nach VDI 2035 sowie gegebenenfalls ein Wasser-Glykol-Gemisch bis 50 % oder ein Wasser-Ethanol-Gemisch bis 28 %. Die Medientemperatur kann zwischen −10 °C und +110 °C liegen.
Das Ventil ist für den Einsatz mit ESBE-Stellantrieben ausgelegt, zum Beispiel mit der Serie 90 (Dreipunkt- oder Proportionalsignal, 15 Nm) oder mit den Reglern CRA120 und CRC120 für größere Systeme.
Das Ventil hat einen Flanschanschluss PN6 nach EN 1092-2, Nennweite DN32, mit Lochabstand für Schraubenbohrungen Ø15 mm (4 Bohrungen). Das Gewicht des Ventils beträgt 5,9 kg.
