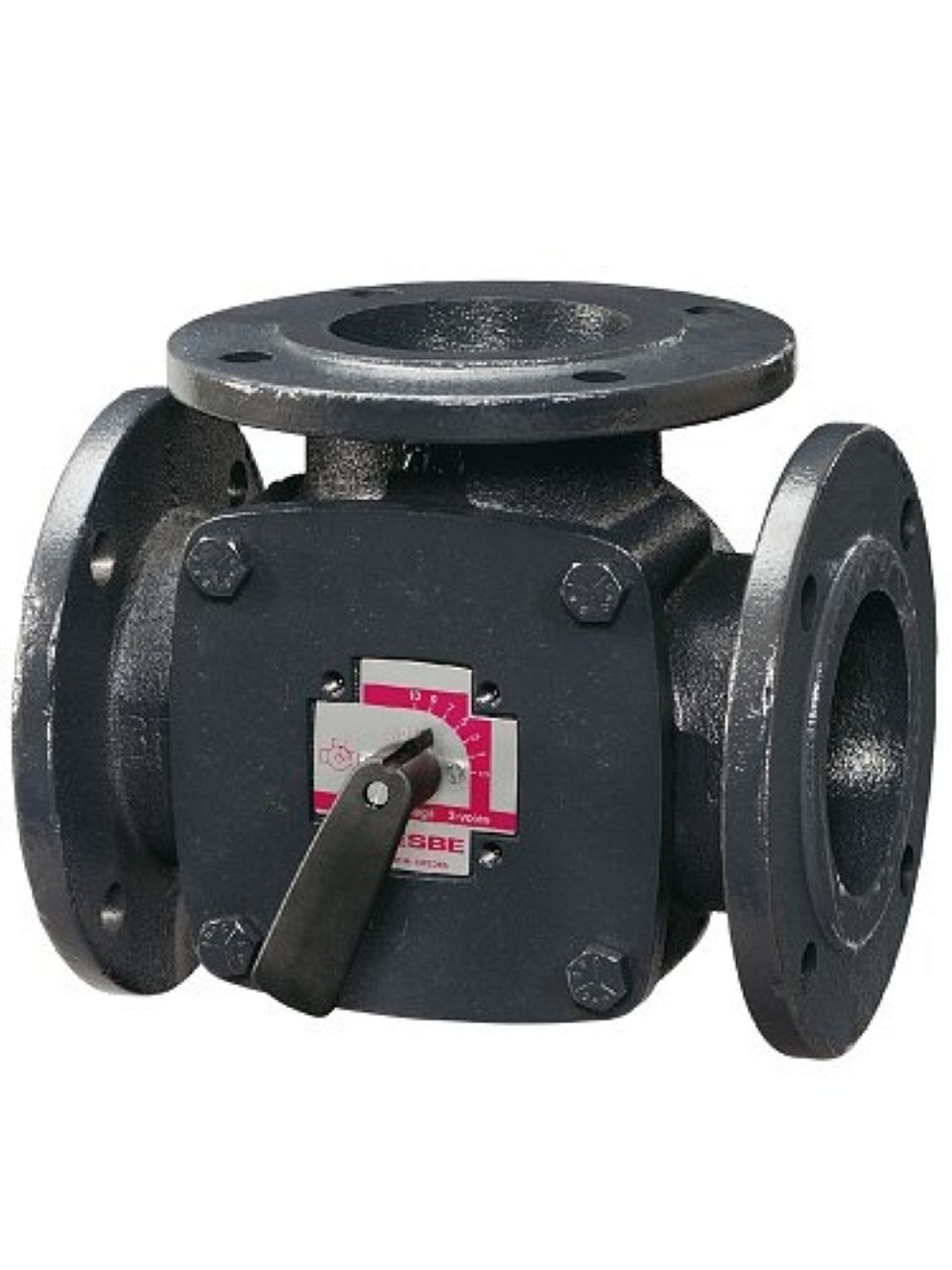

Dreiwege-Mischventil ESBE 3F 40 mit Flansch PN6 zum Mischen und Umschalten in Heizungs- und Kühlanlagen. Gehäuse aus Gusseisen, DN40, Kvs 44, Medientemperatur -10 bis +110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 40 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 44 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 6.83 kg |
ESBE 3F 40 ist ein Dreiwege-Misch- und Umschaltventil mit Flanschanschluss PN6. Es dient zur Regelung der Temperatur oder der Durchflussrichtung in Heiz- und Kühlanlagen, in Kombination mit einem Stellantrieb oder mit Handbetätigung.
Das Ventil ESBE 3F 40 wird in größeren Heiz- und Kühlsystemen eingesetzt, in denen die Temperatur durch Mischen geregelt oder der Durchfluss zwischen zwei Kreisläufen umgeschaltet werden muss. Dank des Flanschanschlusses PN6 und der Nennweite DN40 eignet es sich für Installationen mit höherem Durchfluss – zum Beispiel Übergabestationen, Heizräume oder Warm- und Kaltwasserverteilungen in Gewerbe- und Industrieobjekten.
Die Baureihe 3F ist im Bereich DN20–150 erhältlich, sodass dasselbe Prinzip sowohl für kleinere als auch für deutlich größere Rohrleitungsnetze verwendet werden kann.
Das Ventilgehäuse besteht aus Grauguss EN-JL 1030, der Schieber bei DN32–150 kombiniert Messing CW 614N und Edelstahl, die Dichtung besteht aus EPDM. Das Ventil ist für Heizungswasser gemäß VDI 2035 ausgelegt und kann auch mit einem Wasser-Glykol-Gemisch (max. 50 %) oder einem Wasser-Ethanol-Gemisch (max. 28 %) verwendet werden.
Das 3F 40 lässt sich hervorragend mit ESBE-Stellantrieben und Reglern kombinieren – zum Beispiel mit der Serie 90 oder dem Stellantrieb ARC300 für größere Nennweiten.
Technische Spezifikationen:
Das Ventil verfügt über einen Flanschanschluss PN6 gemäß EN 1092-2, bei der Größe DN40 mit vier Bohrungen Ø15 mm.
Ja, das 3F 40 wird separat als Ventil mit Handbetätigung geliefert. Für den motorischen Betrieb muss ein kompatibler ESBE-Stellantrieb, zum Beispiel aus der Serie 90, zusätzlich erworben werden.
Ja, das Ventilgehäuse aus Grauguss ist sowohl für Heizungs- als auch für Kühlanlagen geeignet. Der Medientemperaturbereich liegt bei -10 bis +110 °C.
Das Ventil ist für Medien mit einem Wasser-Glykol-Gemisch bis max. 50 % bzw. einem Wasser-Ethanol-Gemisch bis max. 28 % ausgelegt.
