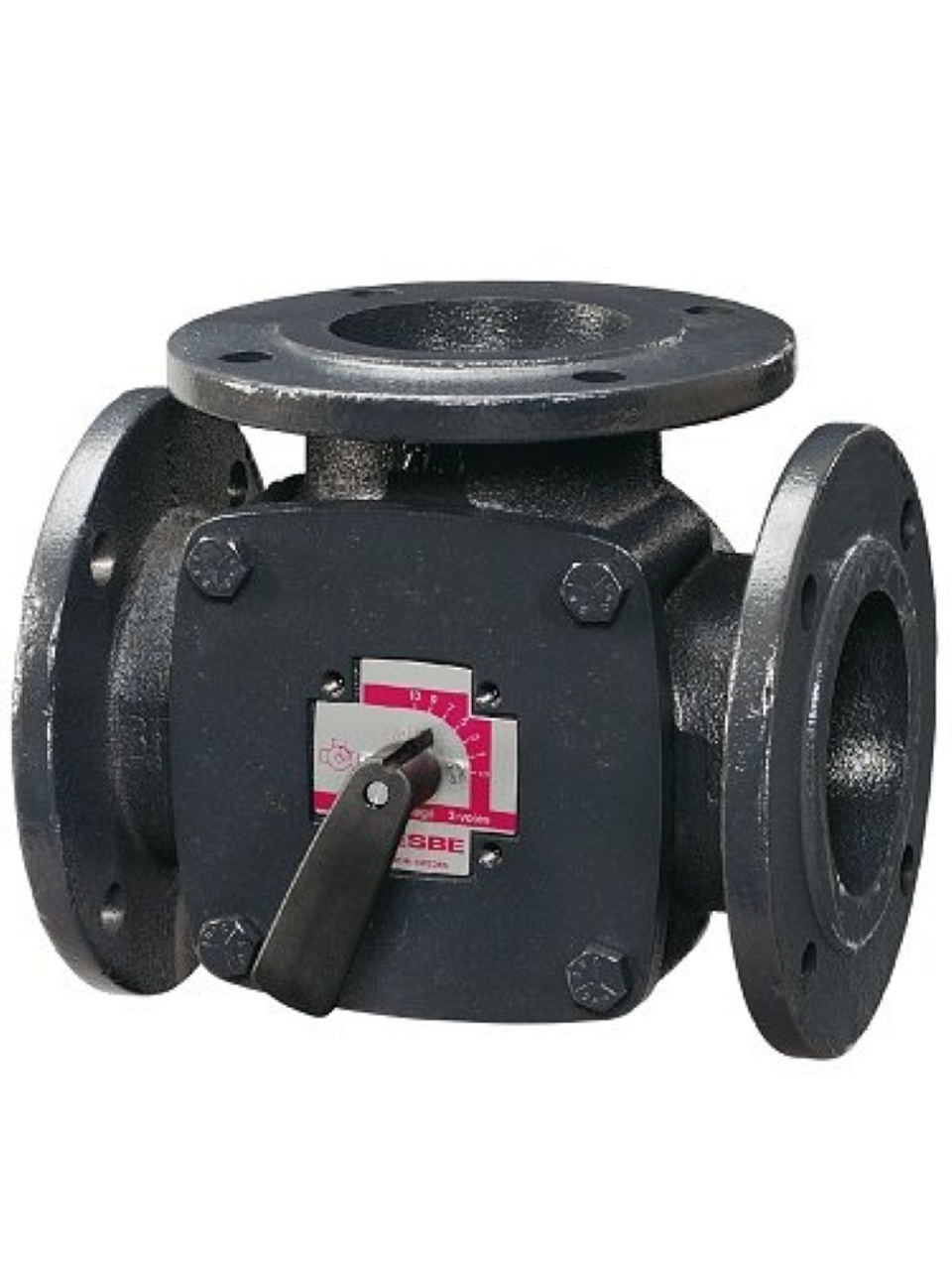

Dreiwege-Mischventil ESBE 3F 50 (DN50), Flanschausführung PN6, zum Mischen und Umschalten in Heizungsanlagen. Gehäuse aus Gusseisen, max. Druck 6 bar, Medium -10 bis 110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 50 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 60 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 9.11 kg |
ESBE 3F 50 ist ein Dreiwege-Mischventil mit Flanschanschluss PN6 (DN50, Kvs 60). Es dient zum Mischen oder Umschalten von Heiz- oder Kühlwasser in Heizungsanlagen, wo es mit einem Stellantrieb oder Regler von ESBE kombiniert wird.
Das Ventil wird in Heiz- und Kühlsystemen überall dort eingesetzt, wo die Temperatur durch Mischen stufenlos geregelt oder der Durchfluss zwischen zwei Kreisen umgeschaltet werden muss. Dank des Flanschanschlusses PN6 und des Bereichs DN20–150 deckt die 3F-Serie sowohl kleinere Heizkreise in Einfamilienhäusern als auch größere Verteilnetze in Übergabestationen und technischen Anlagen ab. Das Gehäuse aus Gusseisen ist für den langfristigen Betrieb mit Heiz- und Kühlwasser ausgelegt.
Das Ventil arbeitet in zwei Betriebsarten – als Mischventil (mischt zwei Eingangsströme zu einem Ausgang) oder als Umschaltventil (schaltet den Strom zwischen zwei Ausgängen um). Die Leckage in geschlossener Stellung beträgt max. 1,5 % beim Mischen und max. 1,0 % beim Umschalten. Der Regelbereich Kv/Kv min erreicht den Wert 100, was eine präzise Regelung auch bei kleinen Hubstellungen bedeutet.
Technische Parameter (3F 50, Art.-Nr. 11100600):
Das Ventil ist für Heizungswasser gemäß VDI 2035 sowie gegebenenfalls für Wasser-Glykol-Gemische (max. 50 %) oder Ethanol (max. 28 %) bestimmt.
Das abgeflachte obere Ende der Spindel und die Anzeige am Bedienknopf zeigen immer zur Stellung der Hülse, sodass die Ventilstellung auch ohne Demontage abgelesen werden kann.
Das Ventil wird mit einem Hebel für die manuelle Betätigung geliefert und kann mithilfe eines Montagesatzes (z. B. Satz Nr. 900) um einen ESBE-Stellantrieb oder Regler ergänzt werden.
Für die Größe DN50 sind das komplette Innenteil K3A-S (Art.-Nr. 17001400) und der Bedienhebel (Art.-Nr. 98080120) verfügbar.
