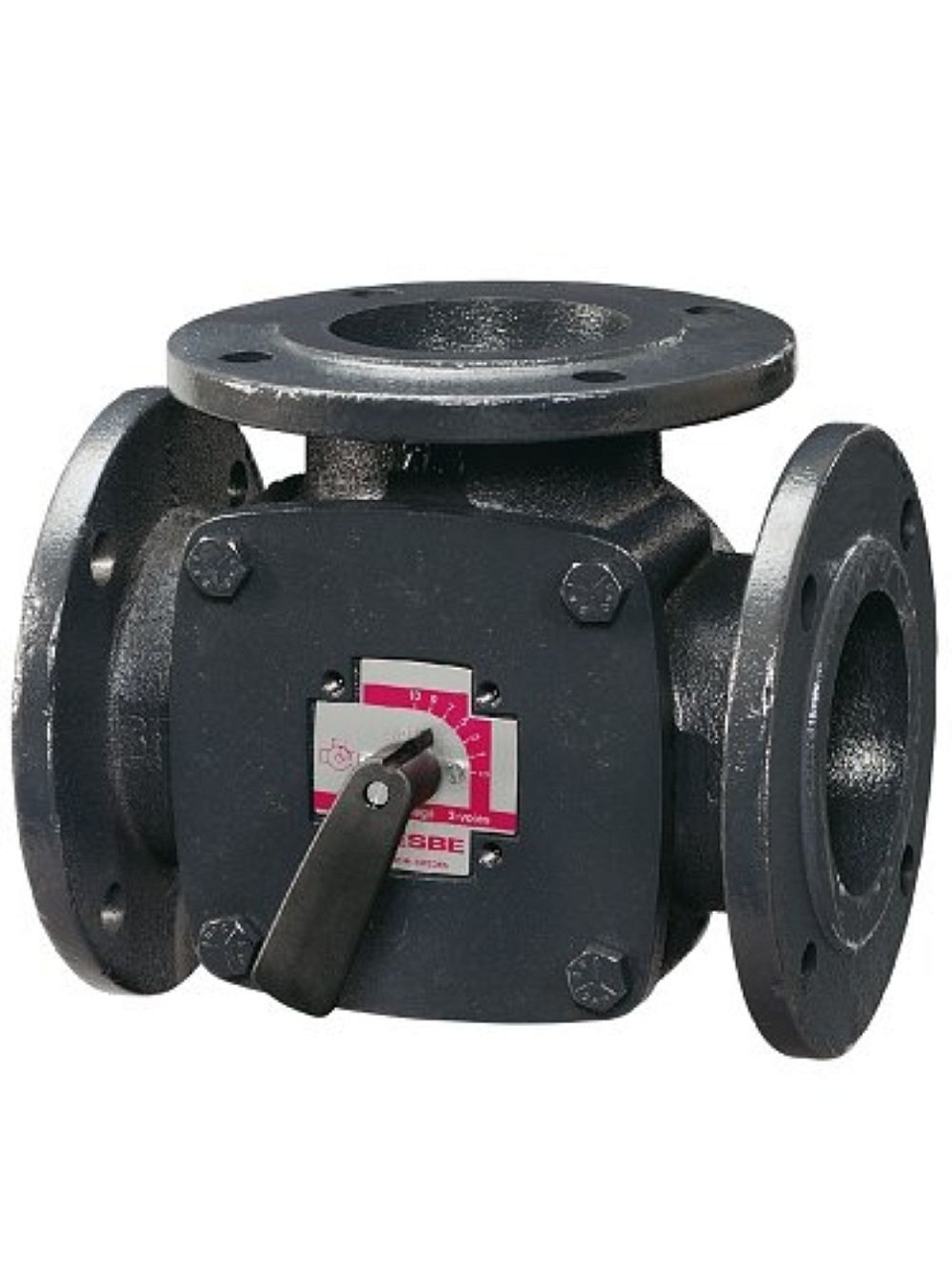

Dreiwege-Flanschmischventil ESBE 3F 65 (DN65, PN6) aus Gusseisen zum Mischen und Umschalten in Heizungs- und Kühlanlagen. Kvs 90, Medientemperatur -10 bis +110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 65 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 90 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 10.38 kg |
ESBE 3F 65 (Art.-Nr. 11100800) ist ein Dreiwege-Mischventil mit Flanschanschluss PN6 aus der Baureihe ESBE 3F. Es dient zum stufenlosen Mischen oder Umschalten des Durchflusses von Heiz- oder Kühlwasser in Heizungs- und Kühlsystemen. Das Ventil wird in der Größe DN65 mit einem Kvs-Wert von 90 geliefert.
Das ESBE 3F 65 ist für größere Heizungs- und Kühlsysteme bestimmt, in denen die Temperatur des Mediums durch Mischen zweier Ströme geregelt oder der Durchfluss zwischen zwei Kreisläufen umgeschaltet werden muss. Typischerweise wird es in Übergabestationen, Heizräumen und technischen Verteilnetzen eingesetzt, in denen ein Flanschanschluss und höhere, DN65 entsprechende Durchflussmengen erforderlich sind.
Das Ventil wird mit ESBE-Stellantrieben und Reglern kombiniert, wodurch eine komplette Regeleinheit für die automatische Temperaturregelung oder das Umschalten von Kreisläufen entsteht.
Das Ventilgehäuse ist aus Gusseisen EN-JL 1030 gefertigt, der Schieber bei der Größe DN65 besteht aus Messing CW 614N in Kombination mit Edelstahl. Die Buchse besteht aus entzinkungsbeständigem Messing DZR (CW 602N), und die O-Ring-Dichtungen sind aus EPDM gefertigt. Diese Ausführung ermöglicht den Einsatz mit Heizungswasser gemäß VDI 2035, mit Wasser-Glykol-Gemischen bis 50 % sowie mit Wasser-Ethanol-Gemischen bis 28 %.
Das ESBE 3F Ventil ist konstruktiv auf ESBE-Stellantriebe und Regler abgestimmt, beispielsweise auf die Serie 90 (Dreipunkt- oder proportionale Ansteuerung, 15 Nm) oder auf die Regler CRA120 und CRC120 für größere Systeme. Dank der perfekten Abstimmung zwischen Ventil und Antrieb sind bei Standardkombinationen keine zusätzlichen Adapter erforderlich.
Technische Parameter:
Beim Mischen kombiniert das Ventil zwei Eingangsströme zu einem Ausgang und regelt so die resultierende Medientemperatur. Beim Umschalten hingegen wird ein Eingangsstrom zwischen zwei Ausgangskreisläufen umgeschaltet. Das ESBE 3F Ventil beherrscht beide Betriebsarten; die zulässige Leckage beträgt 1,5 % beim Mischen und 1,0 % beim Umschalten.
Das Ventil ist für Heizungswasser gemäß VDI 2035 sowie für Wasser-Glykol-Gemische bis 50 % und Wasser-Ethanol-Gemische bis 28 % ausgelegt. Die Medientemperatur kann im Bereich von -10 °C bis +110 °C liegen.
Das ESBE 3F 65 Ventil ist für die Druckstufe PN6, also bis 6 bar, ausgelegt. Der maximale Differenzdruckverlust am Ventil beträgt 50 kPa. Für höhere Druckstufen muss eine andere Ventilbaureihe gewählt werden.
Ja. Für die Größe DN65 ist das komplette Innenleben K3A-S (Art.-Nr. 17001400) sowie der Verbindungssatz Nr. 1 für DN20–65 (Art.-Nr. 17000300) verfügbar. Auch ein Ersatz-Bedienhebel kann separat nachgekauft werden.
Ja, das Ventil entspricht der Druckgeräterichtlinie PED 2014/68/EU (Artikel 4.3). Außerdem sind Konformitätszertifikate für den EAC- und UKRSEPRO-Markt verfügbar.
