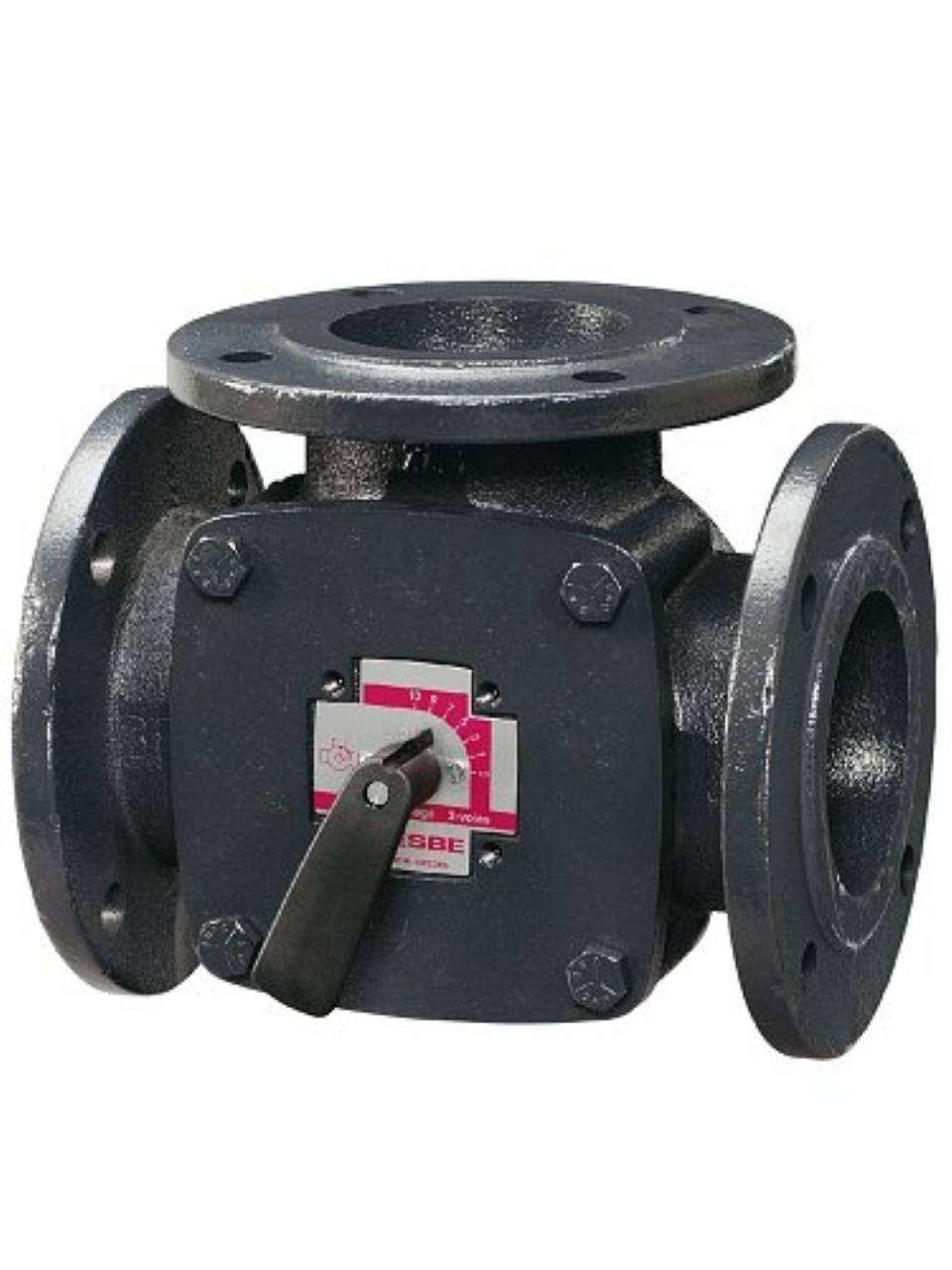

Dreiwege-Mischventil ESBE 3F 80 (11101000) für Heizungs- und Kühlanlagen. Flanschanschlüsse PN6, Gehäuse aus Gusseisen, Kvs 150. Max. Druck 6 bar, Temperatur −10 bis +110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 80 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 150 m3/h |
| Temperatur | -10...110 °C |
| Ventiltyp | Mischventil |
| Gewicht | 15.49 kg |
ESBE 3F 80 (Code 11101000) ist ein Dreiwege-Drehmischventil mit Flanschanschluss PN6. Es dient zur Temperaturregelung oder zur Umschaltung des Durchflusses zwischen zwei Kreisläufen in Heizungs- und Kühlanlagen.
Das Ventil ist für Heizungs- und Kühlsysteme bestimmt, in denen das Temperaturniveau des Mediums gemischt oder der Durchfluss zwischen zwei Kreisläufen umgeschaltet werden muss – typischerweise in Übergabestationen, Heizräumen oder größeren Heizungsanlagen mit höherem Durchfluss (DN80). Es ist aus Gusseisen gefertigt und dadurch für den langfristigen Betrieb in Heizungs- und Kühlverteilungen geeignet. In Kombination mit einem Stellantrieb oder Regler von ESBE kann das Ventil automatisch entsprechend der gewünschten Temperatur gesteuert werden.
Technische Parameter:
Ja. Die 3F-Serie ist sowohl zum Mischen (Zusammenführung von zwei Eingängen zu einem Ausgang mit geregeltem Verhältnis) als auch zum Umschalten (Verteilung eines Eingangs auf zwei Ausgänge) ausgelegt. Die Ausrichtung der Spindel und die Position der Hülse bestimmen, in welchem Betriebsmodus das Ventil arbeitet.
Das Ventil ist für den Einsatz mit ESBE-Stellantrieben und -Reglern ausgelegt (z. B. Serie 90, ARC300, CRA120, CRC120). Für die Größe DN80 ist ein Stellantrieb mit ausreichendem Drehmoment geeignet – das konkret kompatible Modell empfehlen wir im ESBE-Auswahlleitfaden zu prüfen.
Heizungswasser gemäß VDI 2035 sowie Wasser-Glykol-Gemische (max. 50 %) oder Wasser-Ethanol-Gemische (max. 28 %). Der Medientemperaturbereich liegt bei −10 bis +110 °C.
Für DN80 ist das komplette Innenteil ESBE K 4-S sowie der Verbindungssatz Nr. 2 (für die Größen DN80–150) verfügbar. Der Bedienhebel ist für die gesamte Serie identisch.
