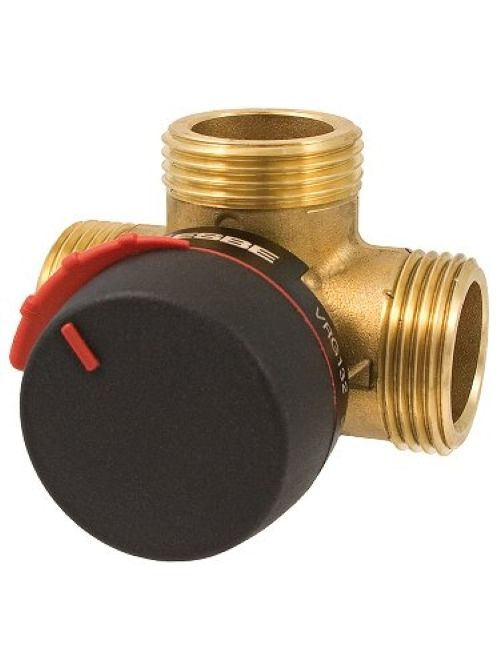

Der Dreiwege-Mischventil ESBE VRG 132 ist aus DZR-Messing gefertigt, das gegen Zinkauslaugung geschützt ist. Das Ventil ist mit einem einstellbaren Handrad mit Skala ausgestattet, das zusätzlich mit Endanschlägen versehen ist. Der Aktionsradius des Ventils beträgt max. 90°. Die unter dem Einstellknopf angebrachte Skala kann je nach Ausrichtung des Ventils in der Anwendung beliebig entlang der Drehbahn des Mischventilherzens positioniert werden.

Die Nennweite des Ventils beträgt DN 15, das Anschlussgewinde hat jedoch die Größe 3/4".

Anwendungsbeispiele

• Heizungsanwendungen
• Kühlung
• Fußbodenheizung
• Solarsysteme
• Belüftung
• Zentrale Verteilungen

Das Ventil VRG 132 kann entweder als Mischventil oder als Verteilventil verwendet werden.

Installationsbeispiel

Mischen

Verteilen

Geeignete Servoantriebe

• Komplette Reihe der Servoantriebe ESBE Serie ARA 600 (Adapter ist im Servoantrieb enthalten).
• Serie der Servoantriebe ESBE Serie 90 (inkl. Regler 90C usw.). Es muss der Adapter VRG 801 - Bestellnummer 16053300 verwendet werden.
• Lüftungs-Servoantriebe BELIMO - es kann jedes Servo (z.B. LM-A, NM-A, LF usw.) in Verbindung mit dem Adaptertyp MK-VRG.... verwendet werden.
• Servoantriebe für Mischarmaturen BELIMO NRD, HT in Verbindung mit Adapter MS-NRE6.

Service

Alle Hauptteile können ausgetauscht oder neu abgedichtet werden - ein Dichtungssatz oder ein komplettes Renovierungsset ist verfügbar. In den meisten Fällen ist es beim Service nicht erforderlich, das Ventil aus der Anwendung auszubauen.
