Das Dreiwege-Regelventil Honeywell VXE32B16MFSDN32 dient zur Regelung des Durchflusses von warmem oder kaltem Wasser in Fan-Coil-Geräten und kleinen Heizgeräten. Es arbeitet als Mischventil mit druckausgeglichenem Ventilkegel. Kvs 16, PN16, Medientemperatur 2–130 °C. Mehr Informationen
Standardlieferung: 9-10 Werktage. Expresslieferung: 8-9 Werktage.
| Anschlusstyp | Außengewinde |
| Armaturentyp | Dreiwege |
| Druck | PN 16 |
| Durchfluss | 16 m3/h |
| Medientemperatur | 2...130 °C |
| Nennweite | DN 32 |
| Gewicht | 2.10 kg |

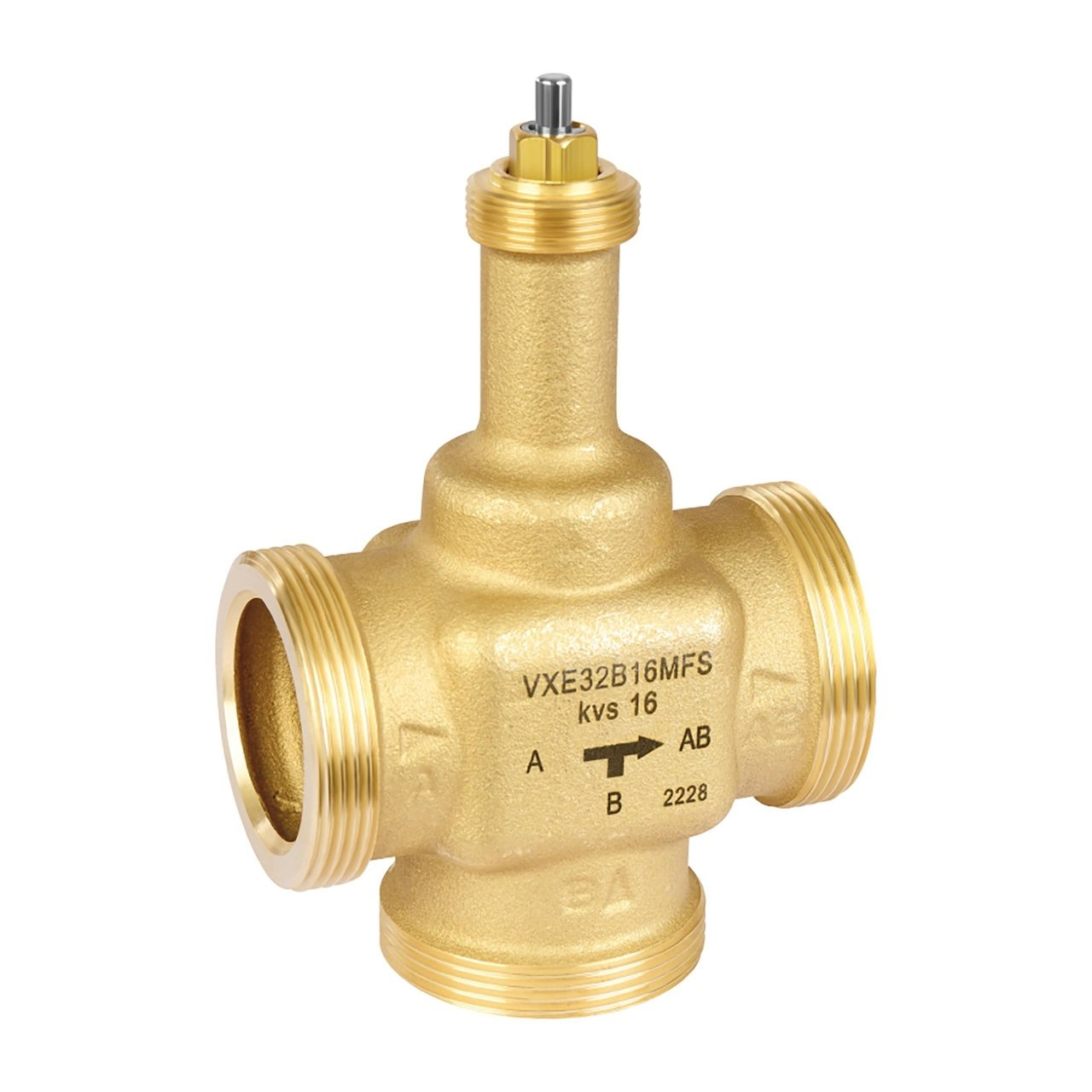

Honeywell VXE32B16MFS ist ein kleiner linearer Dreiwege-Regelventil mit Außengewinde DN32, PN16 und einem Kvs-Wert von 16. Das Ventil ist für die modulierende Regelung des Durchflusses von warmem oder gekühltem Wasser in Fan-Coil-Geräten sowie in kleinen Heiz- oder Kühlregistern in elektronischen Temperaturregelsystemen bestimmt. Dank des druckausgeglichenen Ventilkegels entspricht der Schließdruck dem Betriebsdruck des Systems.
Das VXE32B16MFS wird vor allem in Fan-Coil-Geräten in Wohn- und Gewerbegebäuden, in kleinen Luftheizern und Luftkühlern sowie in Hydraulikkreisen elektronischer Klimaregelungssysteme eingesetzt. Das Ventil arbeitet vorrangig als Mischventil: Anschluss AB ist der Ausgang des Gesamtvolumenstroms, Anschluss A ist der geregelte Eingang und Anschluss B ist der Bypass-Eingang. Die Montage wird im Rücklauf des Rohrkreises empfohlen.
Der integrierte druckausgeglichene Ventilkegel gewährleistet, dass der Schließdruck dem Betriebsdruck des Systems entspricht – dadurch schließt das Ventil auch bei höheren Differenzdrücken zuverlässig, ohne dass der Stellantrieb übermäßig dimensioniert werden muss. Der Stellantrieb wird über das Standardgewinde M30 × 1,5 montiert. Das Ventil wird mit einer Einstellkappe geliefert, die ein manuelles Öffnen des Hubs beim Befüllen oder bei der ersten Inbetriebnahme des Systems ermöglicht – auch ohne angeschlossenen Stellantrieb.
Das Ventilgehäuse besteht aus entzinkungsbeständigem Messing, die Spindel aus Edelstahl und die Kegeldichtung aus EPDM. Das Außengewinde G 2" (DN32) mit Flachdichtung ermöglicht den Anschluss mittels Verschraubungen – ein Verschraubungssatz für verschiedene Anschlussarten (Außen- und Innengewinde) ist als Zubehör erhältlich. Das Ventil ist für das Medium Wasser oder Wasser-Glykol-Lösungen bis 50 % in einem Temperaturbereich von 2–130 °C geeignet.
Das Ventil ist für Stellantriebe mit einem Hub von 6,5 mm und Standardgewinde M30 × 1,5 ausgelegt. Kompatibel sind die Honeywell/Resideo Stellantriebe der Reihen M6410C, M6410L, M7410C, M7410E (300 N, 3-Punkt oder 0/2–10 V) sowie ML6435B, ML7430E, ML7435E (400 N, Federrücklauf oder 0/2–10-V-Modulation). Der Stellantrieb muss separat bestellt werden.
Das Ventil wird im Rücklauf unter Beachtung der auf dem Gehäuse angegebenen Durchflussrichtung installiert. Die Ventilspindel darf nicht nach unten zeigen. Das empfohlene Anzugsdrehmoment der Anschlüsse beträgt 25–30 Nm. Die Einstellkappe wird erst bei der Montage des Stellantriebs entfernt. Wenn der Differenzdruck am Einbauort 60 kPa überschreitet, ist mit möglicher Geräuschentwicklung zu rechnen.
Bei der Dreiwege-Ausführung VXE DN32 beträgt der maximale Schließdruck 300 kPa bei Verwendung eines Stellantriebs mit 300 N Kraft (M6410/M7410) und 1 200 kPa bei einem 400-N-Stellantrieb (ML6435B, ML7430E, ML7435E). Die stärkeren Stellantriebe der ML-Reihe sind daher bei höheren Differenzdrücken im System vorteilhaft.
Das Ventil verfügt über ein Außengewinde G 2" mit Flachdichtung. Für den Anschluss an die Rohrleitung werden Übergangsverschraubungen der Reihe ASV-CS (Connection Set) verwendet. Für DN32 sind dies der Satz ASV-CS-32-O-F (Übergang auf Außengewinde R 1¼") oder ASV-CS-32-I-F (Übergang auf Innengewinde Rp 1¼"). Jeder Satz enthält eine Überwurfmutter, einen Anschlussnippel und Dichtungen. Da das VXE ein Dreiwegeventil ist, werden drei Verschraubungssätze benötigt.
