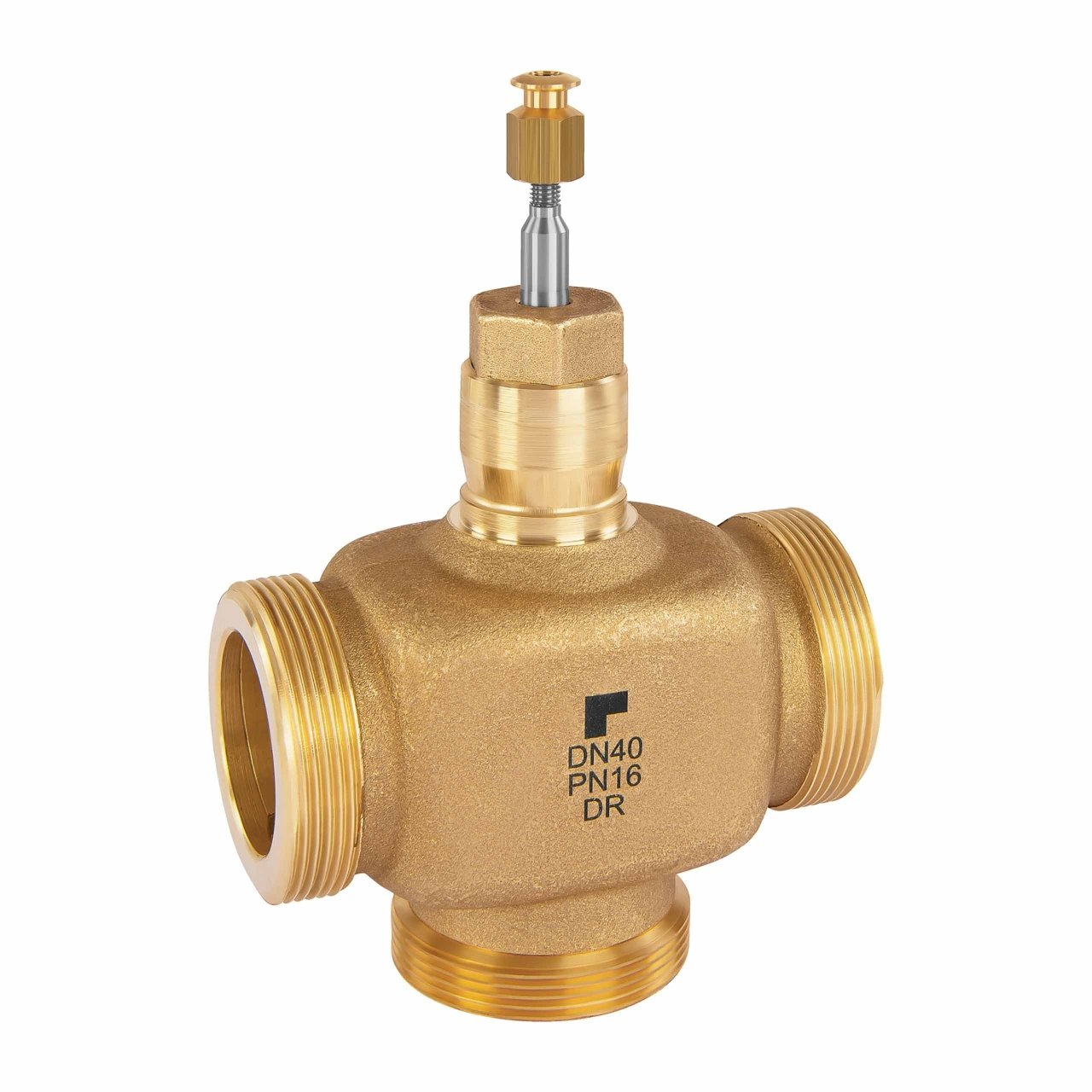

Dreiwege-Regelventil Honeywell XI40B25 mit Außengewinde Rp 1½" dient zum Mischen oder Verteilen von Heiz- oder Kühlwasser in Heizungs-, Lüftungs- und Klimaanlagen. Nennvolumenstrom Kvs 25, PN 16, max. 170 °C. Mehr Informationen
Standardlieferung: 9-10 Werktage. Expresslieferung: 8-9 Werktage.
| Anschlussgröße | 1 1/2" |
| Armaturentyp | Dreiwege |
| Druck | PN 16 |
| Durchfluss | 25 m3/h |
| Nennweite | DN 40 |
| Gewicht | 1.50 kg |
Honeywell XI40B25 ist ein linearer Dreiwege-Regelventil mit Innengewinde Rp 1½" (DN 40) zum Mischen oder Absperren des Durchflusses von Heiz- und Kühlwasser. Das Ventil mit Messinggehäuse und 20 mm Hub ist für die Betätigung durch elektrische Linearantriebe der Baureihen ML64... oder ML74... vorgesehen und gewährleistet eine präzise proportionale Temperaturregelung in Heizungs-, Lüftungs- und Klimaanlagen.
Das Ventil XI40B25 wird in industriellen und gewerblichen Anlagen eingesetzt, in denen der Durchfluss von Heiz- oder Kühlwasser in offenen Kreisläufen geregelt werden muss. Typischerweise wird es in Wärmetauschern, Lüftungsgeräten, Fan-Coils und zentralen Klimaverteilungssystemen montiert. Dank des Nennvolumenstroms Kvs 25 und des Anschlusses DN 40 eignet es sich für mittelgroße und größere Verteilanlagen in Verwaltungsgebäuden, Industriebetrieben oder Hotels. Das Ventil ist auch für Glykolgemische geeignet (wässrige Lösung gemäß VDI 2035).
Der Strang A–AB hat eine gleichprozentige Kennlinie, der Strang B–AB eine lineare. Dadurch lässt sich das Ventil an verschiedene Regelungsschemata anpassen, ohne dass ein anderer Ventiltyp beschafft werden muss. Der Regelbereich (Rangeability) erreicht 50:1, sodass das Ventil auch bei kleinen Huböffnungen zuverlässig arbeitet. Die Leckage über den Sitz beträgt ≤ 0,05 % des Kvs-Werts.
Das Ventilgehäuse ist aus Messing gefertigt, die Spindel aus Edelstahl. Die Stopfbuchse besteht aus selbstnachstellenden PTFE-V-Ringen mit Kohlefaserverstärkung, die weder nachgestellt noch regelmäßig ausgetauscht werden müssen. Der Sitzanschluss ist bei DN 40 direkt in das Ventilgehäuse integriert. Die Durchflussrichtung ist durch einen Pfeil auf dem Gehäuse gekennzeichnet – das Ventil darf nicht mit der Spindel unterhalb der waagerechten Lage installiert werden.
Technische Parameter:
Das Ventil ist für elektrische Honeywell-Linearantriebe der Baureihen ML64... und ML74... mit 20 mm Hub ausgelegt. Für Dreipunkt- oder stetige Regelung dienen die Antriebe ML6420A (600 N, 230/24 V AC) und ML6421 (1 800 N, 230 V AC), für modulierende Regelung 0/2–10 V die Antriebe ML7420A und ML7421. Ebenfalls verfügbar sind Varianten mit Sicherheitsfeder – ML6425 und ML7425.
XE bezeichnet die Variante mit Außengewinde (gemäß DIN 2999), XI die Variante mit Innengewinde (gemäß ISO 228). Für DN 40 bedeutet das Außengewinde G 2¼" bei XE40B25 bzw. Innengewinde Rp 1½" bei XI40B25. Beide Varianten haben identische hydraulische Parameter und unterscheiden sich nur in der Art des Rohranschlusses.
Ja. Das Ventil ist für den Betrieb mit Kühlwasser sowie mit Wasser-Glykol-Gemischen gemäß VDI 2035 zertifiziert. Bei wechselndem Heiz- und Kühlbetrieb darf die Temperaturdifferenz zwischen beiden Medien 60 K nicht überschreiten. Die untere Grenze der Betriebstemperatur liegt bei 2 °C, die obere bei 170 °C (bei reduziertem max. Druck von 1 490 kPa).
Das Ventil darf nicht mit der Spindel unterhalb der waagerechten Lage installiert werden. Die Durchflussrichtung muss dem auf dem Gehäuse markierten Pfeil entsprechen. Der Hersteller empfiehlt dringend, vor dem Ventil einen Filter (Sieb) zu installieren, um Ablagerungen von Verunreinigungen im Sitz zu verhindern und die Lebensdauer der Stopfbuchse zu verlängern. Anschlusszubehör (Verschraubungssätze ASV-CS-40-I-F) ist als separates Zubehör erhältlich.
