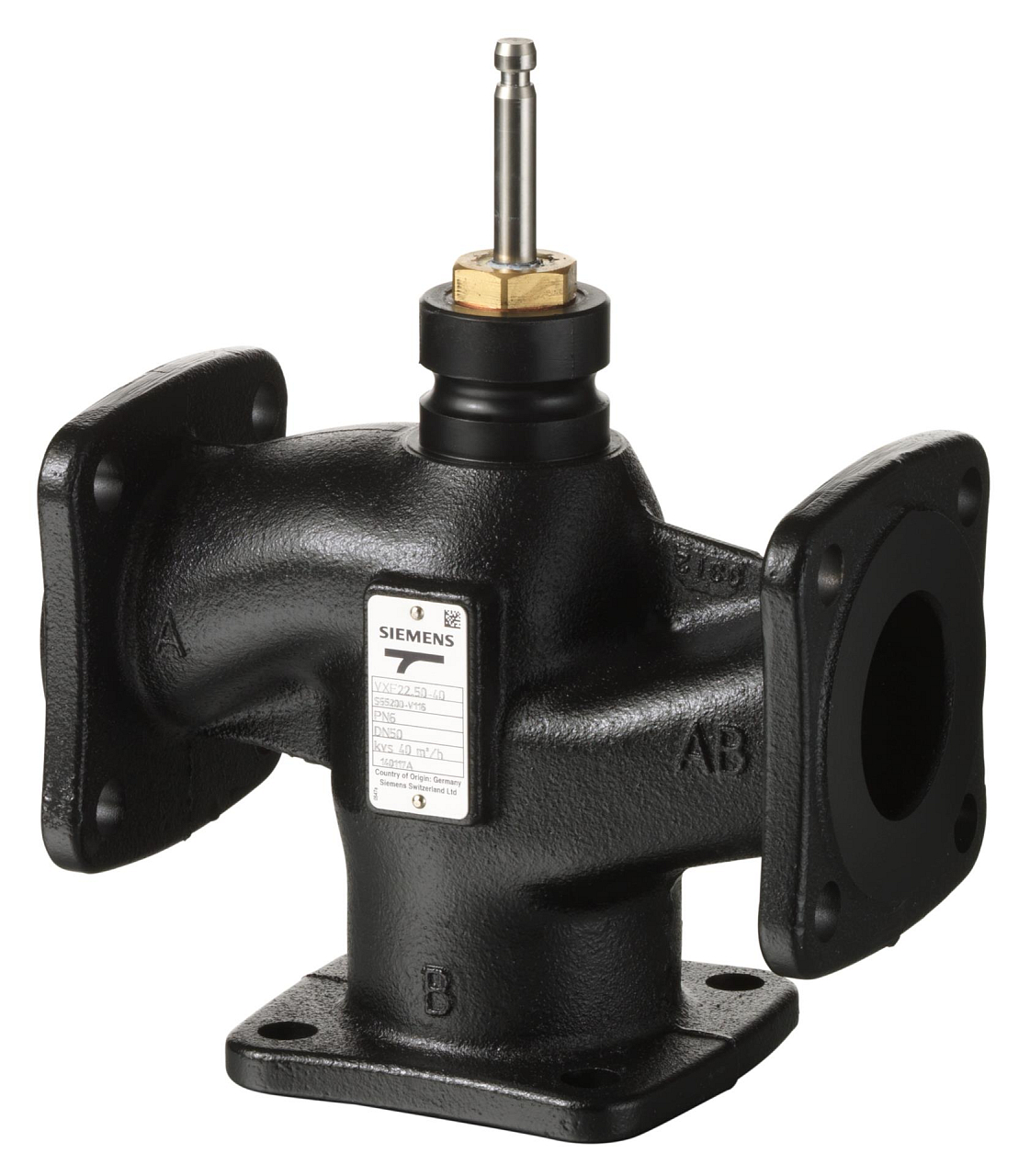

Der Dreiwege-Flanschventil VXF22.50-40 mit Anschluss gemäß ISO 7005 ist zur Regelung des Durchflusses von kaltem, warmem und heißem Wasser sowie Sole in geschlossenen Kreisläufen bestimmt. Das Ventil hat einen Nenndruck von PN 6, einen Nenndurchmesser von DN 50 und einen Durchflusskoeffizienten kvs = 40 m³/h. Der Hub des Ventils beträgt 20 mm und die Medientemperatur kann im Bereich von -10°C bis 130°C liegen.

DN 50

Nenndurchmesser

PN 6

Nenndruck

kvs 40 m³/h

Hoher Durchflusskoeffizient

Temperatur -10°C…130°C

Breiter Temperaturbereich des Mediums

Grundlegende Parameter:

• DN: 50
• kvs: 40 m³/h
• Hub: 20 mm
• Medientemperatur: -10…130 °C
• PN-Klasse: PN 6

Anschluss:

• Flanschanschluss gemäß ISO 7005

Anwendung:

• Für kaltes, warmes und heißes Wasser sowie Sole in geschlossenen Kreisläufen

Leckage:

• Direkte Richtung: 0…0,02 % von kvs
• Leckage: 0,5…2 % von kvs

Ventilcharakteristik:

• Direkte Richtung: gleichprozentig, kvs 250/400 linear
• Leckage: linear

Bereich:

• 100:1 (DN 25: >50; DN 40...100: >100)

Zulässiger Betriebsdruck:

• 600 kPa

Material:

• Ventilkörper: Grauguss EN-GJL-250
• Inneneinstellung: ≤ DN40: CrNi-Stahl / Messing, ≥ DN 50: CrNi-Stahl / Bronze

Max. Differenzdruck (Δpmax):

• SAX..: 300 kPa
• SAV..: 300 kPa
• SKD..: 300 kPa
• SKB..: 300 kPa

Dieses Dreiwege-Flanschventil ist für eine Vielzahl von Anwendungen in geschlossenen Kreisläufen mit unterschiedlichen Medientemperaturen geeignet und bietet eine zuverlässige Durchflussregelung.
