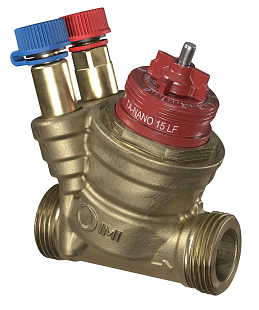

IMI TA TA-Nano Plus ist ein druckunabhängiges Regel- und Abgleichventil (PIBCV) für Heiz- und Kühlsysteme, insbesondere für kleine Endgeräte und Installationen mit begrenztem Platz. Der einstellbare maximale Durchfluss hilft, die geplanten Werte einzuhalten und Überströme zu vermeiden, wodurch die Regelung stabiler und das System effizienter wird. Die Variante TA-Nano Plus ermöglicht auch die Messung (ΔH, T, q) und Diagnose mit IMI-Abgleichgeräten, was die Inbetriebnahme und die anschließende Systemkontrolle vereinfacht. Das Ventil hat eine kompakte Bauweise, hohe Widerstandsfähigkeit dank des Materials AMETAL® und ist für den Antriebseinbau mit einem Gewinde M30x1,5 vorbereitet.

Hauptmerkmale

• Druckunabhängige Regelung und Abgleich in einem Element (PIBCV).
• Stufenlose Einstellung des max. Durchflusses zur genauen Einhaltung der Planwerte.
• Durchfluss-/Temperatur-/Druckverlustmessung und Unterstützung der Systemdiagnose.
• Möglichkeit der Absperrung für Wartungseingriffe und Spülfunktion.
• Kompakte Ausführung für kleine Endgeräte (z.B. Gebläsekonvektor).

Technische Parameter

Typ	Druckunabhängiges Regel- und Abgleichventil (PIBCV)
Nennweite	DN 15
Durchflussausführung	LF (niedriger Durchfluss)
Einstellbarer Durchfluss (qmax)	0,31 m3/h
Druckstufe	PN 25
Druckdifferenz des Ventils	ΔpVmin 0,15 bar / ΔpVmax 6 bar
Temperaturbereich des Mediums	–10...120 °C
Medium	Wasser, neutrale Flüssigkeiten, Wasser-Glykol 0–57 %
Anschluss des Antriebs	M30x1,5
Gehäusematerial	AMETAL® (entzinkungsbeständiges Messing)

Hinweis: Das Ventil unterstützt die Messung (ΔH, T, q) über die Messnippel der Plus-Version.
