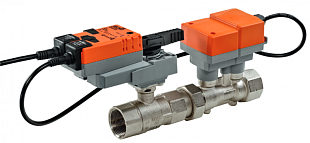

Druckunabhängiger Kugelhahn Belimo geeignet zur Regelung des Durchflusses im Wasserversorgungssystem. Der Hahn enthält einen Durchflusssensor, dank dem das Gerät die Durchflussmenge steuern kann. Er ist für geschlossene Warm- und Kaltwassersysteme geeignet und für die modulare Steuerung von Lüftungs- und Heizsystemen auf der Wasserseite. Der Hahn kann konventionell oder aus der Ferne über die MP-Bus-Kommunikation eingestellt werden.

Der Kugelhahn besteht aus drei Teilen. Das Regelventil steuert die Durchflussmenge, der Messabschnitt des Rohrs mit dem Durchflusssensor misst die Durchflussmenge und der Servoantrieb steuert alles. Die gemessenen Durchflusswerte werden mit dem eingestellten Sollwert verglichen und anschließend durch den Servoantrieb ausgeglichen.

Eigenschaften

• Druck PN 16
• zweidimensional
• Anschlussgröße DN 20 - Rp 3/4" (Innengewinde)
• Durchfluss kvs 2,34 m3/h
• Fernkommunikation MP-Bus
• Steuersignal 0...10 V
• Stromversorgung 24 V
