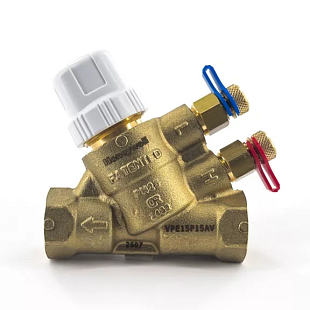

Das druckunabhängige Regelventil (PICV) Honeywell VPE15F15AV der VPE-Serie ist eine kompakte und äußerst zuverlässige Lösung für die präzise Durchflussregelung in hydraulischen HLK-Systemen. Das Ventil integriert in einem einzigen Gehäuse drei Funktionen: einen Differenzdruckregler (DPCV), ein Regelventil und ein Zweigel-Steuerventil. Dank dieser Anordnung gewährleistet es einen konstanten Differenzdruck am Ventilsitz und hält dadurch einen stabilen Durchfluss unabhängig von Druckschwankungen im System aufrecht. Einregulierventile sind somit nicht erforderlich.

Das Modell VPE15F15AV ist für sehr niedrige Durchflüsse (19–150 l/h) ausgelegt und mit einem Innengewinde 15 mm (Rp 1/2" nach EN 10226-1) sowie Messnippeln zur Differenzdruckmessung ausgestattet. Das Gehäuse besteht aus korrosionsbeständigem DZR-Messing (CW602N). Das Ventil ist ideal für variable Durchflusssysteme mit frequenzgeregelten Pumpen in Gewerbegebäuden – Büros, Hotels, Krankenhäusern sowie Industrieanlagen.

Wichtige Eigenschaften und Vorteile

• Integration von drei Funktionen in einem Gehäuse – Differenzdruckregler, Regelventil und Zweigel-Steuerventil machen einen separaten hydraulischen Abgleich des Systems überflüssig.
• Konstanter Durchfluss unabhängig vom Druck – eine Ventilautorität nahe 1 gewährleistet eine präzise Temperaturregelung auch bei variablem Druck im System.
• Unempfindlich gegen Verschmutzung – der Differenzdruckregler ist speziell so ausgelegt, dass er auch bei Vorhandensein von Mikropartikeln im Wärmeträgermedium nicht verstopft.
• Einfache Wartung – die internen Baugruppen (Steuerventil und DPCV) können ohne Demontage der Rohrleitung ausgebaut und gereinigt werden.
• Einstellbarer maximaler Durchfluss – die Voreinstellung des Durchflusses über einen skalierten Einstellmechanismus ermöglicht die Anpassung des Ventils an konkrete Projektanforderungen im Bereich von 19–150 l/h.
• Präzisere Temperaturregelung – die lineare Durchflusskennlinie sorgt für eine gleichmäßige Versorgung der Wärmetauscher und erhöht den Raumkomfort.
• Kompatibilität mit Honeywell-Antrieben – das Ventil ist vollständig kompatibel mit thermoelektrischen Antrieben der Serien M400 und M4100 sowie mit elektromotorischen Antrieben ML711CPA, M7410A1001 und weiteren (Antriebe sind separat zu bestellen).
• Druckmessungen – die vorhandenen Messnippel ermöglichen die Überprüfung des Erreichens des minimalen Betriebsdrucks und die Überwachung des Systemzustands.
• EPD-Zertifizierung – das Ventil verfügt über eine verifizierte Umwelt-Produktdeklaration gemäß ISO 14025 und EN 15804+A2.
• Geprüft nach BSRIA BTS1/2019 – die Leistung wurde von einem unabhängigen Prüflabor verifiziert.
