Durchflussregler mit integriertem Regelventil, Durchflussbereich 0,2–1,0 m³/h, Außengewinde G 3/4 A, Gehäuse aus bleifreiem Messing, max. Temperatur 120 °C, Montage in Vorlauf- und Rücklaufleitung. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 3/4" |
| Anschlusstyp | Außengewinde |
| Druck | PN 16 |
| Durchfluss | 1,6 m3/h |
| Nennweite | DN 15 |
| Gewicht | 0.47 kg |

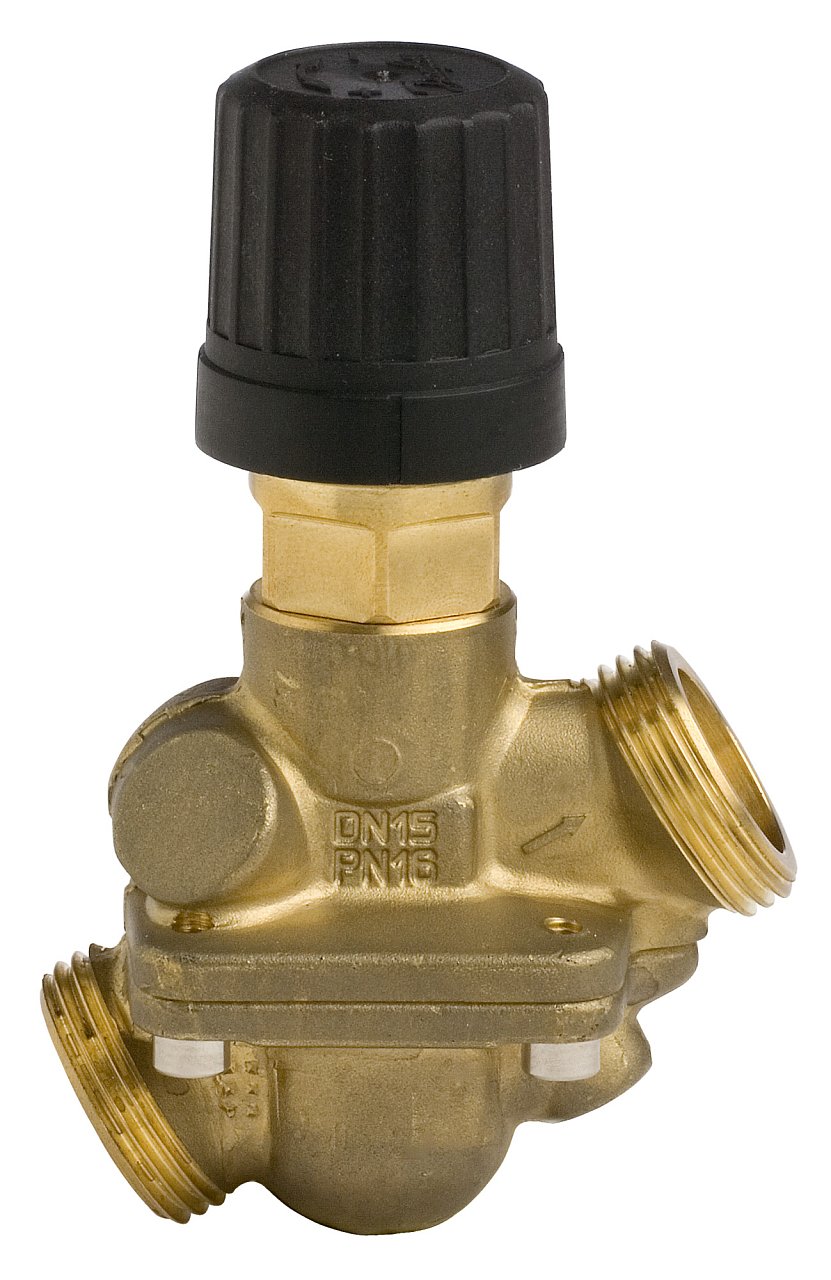

Danfoss AHQM PN 16 DN 15 ist ein direkt wirkender Durchflussregler mit integriertem Regelventil für Fernwärmesysteme und sekundäre Heizungsanlagen. In einem kompakten Gehäuse vereint er die Funktion eines Differenzdruckreglers und eines Regelventils – der Durchfluss bleibt somit unabhängig vom schwankenden Differenzdruck im Netz konstant. Das Ventil ist für den Anschluss elektrischer Stellantriebe Danfoss AMV(E) und deren Verbindung mit elektronischen Reglern der ECL-Serie ausgelegt.
AHQM ist für Fernwärmesysteme und sekundäre Heizkreise in Mehrfamilienhäusern, Industrieobjekten oder Übergabestationen bestimmt. Er wird in die Vorlauf- oder Rücklaufleitung zwischen Wärmequelle und Endkreisen eingebaut, überall dort, wo der eingestellte Durchfluss unabhängig von schwankendem Differenzdruck im Netz konstant gehalten werden muss. Das Ventil arbeitet mit Umlaufwasser sowie mit Glykolgemischen bis 30 % im Temperaturbereich von 2–120 °C und bei Drücken bis PN 16.
Das Ventilgehäuse ist aus entzinkungsbeständigem DZR-Messing CW602N (CuZn36Pb2As) gegossen, das Korrosion in Heizungsanlagen mit einem pH-Wert von 7–10 widersteht. Die lineare Regelkennlinie und die Leckage ≤ 0,05 % des kVS-Werts (gemäß IEC 534) gewährleisten eine präzise und stabile Regelung. Für DN 15 sind die Antriebe AMV(E) 10, AMV(E) 13, AMV(E) 130, AMV(E) 140 sowie deren Varianten mit Handbetrieb oder Rückstellfeder kompatibel. Die Kombination AHQM DN 15–32 mit dem Antrieb AMV(E) 13 ist nach DIN 14597 zugelassen. Der Durchfluss kann manuell über die drehbare Schraube des Durchflussbegrenzers gemäß Einstelldiagramm oder mithilfe eines Wärmezählers voreingestellt werden; der Antrieb arbeitet dann stufenlos von null bis zu diesem Maximum entsprechend der aktuellen Last.
Technische Parameter (DN 15, kVS 1,6):
Ja, AHQM ist für die Montage in Vorlauf- und Rücklaufleitungen ausgelegt. Bei DN 15–32 kann das Ventil in horizontalen und vertikalen Rohrleitungen installiert werden, wobei der angeschlossene elektrische Stellantrieb stets nach oben ausgerichtet sein muss.
Für AHQM DN 15 sind die Antriebe AMV(E) 10, AMV(E) 13 (mit Rückstellfederfunktion), AMV(E) 130, AMV(E) 140 sowie die Versionen AMV(E) 130H und AMV(E) 140H mit Handbetrieb kompatibel. Die Kombination AHQM DN 15–32 mit AMV(E) 13 ist nach DIN 14597 zugelassen. Der elektrische Stellantrieb ist separat zu bestellen.
Der Durchfluss wird durch Veränderung der Stellung des einstellbaren Begrenzers eingestellt – durch Drehen der Schraube gegen den Uhrzeigersinn gemäß Einstelldiagramm oder mithilfe eines Wärmezählers. Der elektrische Stellantrieb arbeitet dann stufenlos vom Null-Durchfluss bis zum so eingestellten maximalen Durchfluss entsprechend der aktuellen Wärmebelastung.
Entzinkungsbeständiges DZR-Messing CW602N (CuZn36Pb2As) ist beständig gegen Korrosion durch Entzinkung – einen Prozess, bei dem sich in aggressivem Wasser Zink aus gewöhnlichem Messing herauslöst und das Material allmählich geschädigt wird. In Heizungsanlagen mit einem pH-Wert von 7–10 gewährleistet DZR-Messing eine lange Lebensdauer ohne Schädigung des Gehäuses.
Ja. In Kombination mit AMV(E)-Antrieben kann AHQM über elektronische Danfoss ECL-Regler gesteuert werden. Der Durchfluss wird automatisch an die aktuelle Wärmebelastung angepasst – typische Einsatzbereiche sind Übergabestationen oder Mehrfamilienhäuser, die an ein Fernwärmesystem angeschlossen sind.
