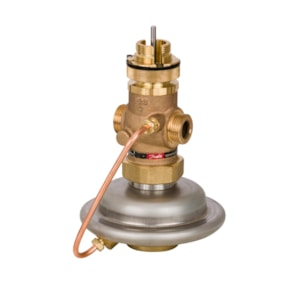

Der Durchflussregler Danfoss AVQM PN 25 DN 15 G 3/4" kombiniert ein Regelventil mit automatischer Durchflussregelung in einem Gehäuse. Er gewährleistet einen konstanten Durchfluss in Heiz- und Kühlsystemen mit einem Durchfluss von 0,07 bis 2,4 m³/h. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 3/4" |
| Druck | PN 25 |
| Max. Betriebsdruck | 25 bar |
| Medientemperatur | 2...150 °C |
| Nennweite (DN) | DN 15 |
| Gewicht | 2.85 kg |

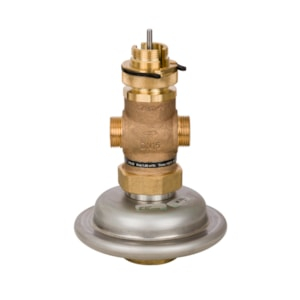

Danfoss AVQM (003H6750) ist ein direkt wirkender Durchflussregler mit integriertem Regelventil für Fernwärme- und Fernkältesysteme. In einem kompakten Gehäuse erfüllt er zwei Funktionen: Er begrenzt den Durchfluss automatisch auf den eingestellten Maximalwert und ermöglicht gleichzeitig eine stufenlose Durchflussregelung über einen elektrischen Stellantrieb. Diese Ausführung DN 15 G 3/4" deckt Durchflüsse von 0,07–2,4 m³/h bei einem Nenndruck PN 25 ab.
AVQM ist für indirekt angeschlossene Heiz- und Kühlsysteme in Mehrfamilienhäusern, Gewerbegebäuden und Industrieobjekten vorgesehen. Typischerweise wird er an Abzweigen von Steigleitungen, hinter Verteilern oder vor Fan-Coils und Wärmetauschern installiert. Das Ventil kann sowohl im Vorlauf als auch im Rücklauf der Rohrleitung eingebaut werden. Es ist für das Medium Umlaufwasser oder Glykol-Wasser mit einer Konzentration bis 30 % bei einem pH-Wert von 7–10 geeignet.
Die Durchflussmenge verursacht einen Druckabfall über dem einstellbaren Durchflussbegrenzer. Die resultierenden Druckwerte werden über eine Impulsleitung in die Membrandose übertragen, die den Begrenzer bewegt – bei steigendem Differenzdruck schließt das Ventil, bei sinkendem öffnet es. Der maximale Durchfluss bleibt so im gesamten Arbeitsbereich des Differenzdrucks von 0,2–1,5 bar konstant, ohne dass ein Eingriff durch das Bedienpersonal erforderlich ist. Der Antrieb AMV(E) arbeitet dann von null bis zum eingestellten Maximum in Abhängigkeit von den Anforderungen des Reglers ECL oder eines anderen übergeordneten Systems.
Technische Parameter (DN 15, Code 003H6750):

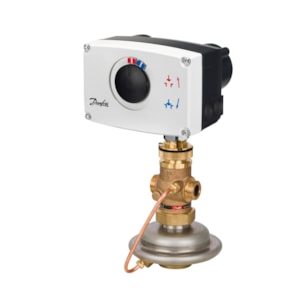

Die Funktion der automatischen Durchflussbegrenzung (hydraulischer Abgleich) arbeitet auch ohne Antrieb – das Ventil hält den Durchfluss rein mechanisch unter dem eingestellten Maximalwert. Die stufenlose Durchflussregelung im gesamten Bereich von 0–Qmax erfordert jedoch einen elektrischen Stellantrieb AMV(E). Dieser muss separat bestellt werden. Kompatibel sind die Antriebe AMV(E) 10, AMV(E) 13, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33 und AMV 150.
AVQM kann sowohl im Vorlauf als auch im Rücklauf der Rohrleitung installiert werden. Die konkrete Einbaulage des elektrischen Antriebs AMV(E) muss gemäß dem Datenblatt des jeweiligen Antriebs eingehalten werden – Danfoss gibt die zulässigen Antriebspositionen in Abhängigkeit von der Medientemperatur an.
Der maximale Durchfluss wird durch Drehen des Durchflussbegrenzers direkt am Ventilgehäuse eingestellt. Die Einstellung erfolgt anhand des Einstelldiagramms in der beiliegenden Installationsanleitung; alternativ kann zur Überprüfung des eingestellten Durchflusses ein Wärmemengenzähler verwendet werden. Diese Ausführung (003H6750) deckt einen Qmax-Bereich bis 2,4 m³/h ab.
Ja, AVQM ist konstruktiv für den Betrieb mit Glykol-Wasser mit einer Konzentration bis 30 % ausgelegt. Der pH-Wert des Mediums muss im Bereich von 7–10 liegen. Bei höheren Glykolkonzentrationen oder anderen Medien ist die Kompatibilität beim Hersteller zu prüfen.
Danfoss bietet Servicesätze sowohl für den Ventileinsatz (Code 003H6865 für kVS 4,0 m³/h) als auch für den Regelventileinsatz (003H6890) an. Als optionales Zubehör sind Schweißenden (003H6908 für DN 15), Gewindeenden R 1/2" (003H6902) und Flanschenden (003H6915) erhältlich. Der elektrische Stellantrieb wird je nach gewünschtem AMV(E)-Typ separat bestellt.
