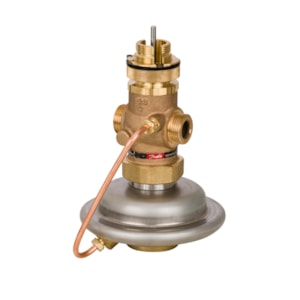

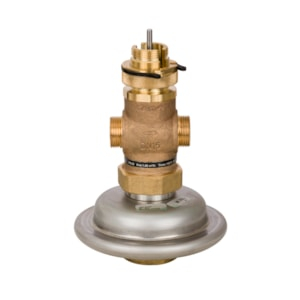

Der Durchflussregler Danfoss AVQM PN 25 DN 20 G 1" kombiniert ein Regelventil mit automatischer Durchflussregelung in einem Gehäuse. Er gewährleistet einen konstanten Durchfluss in Heiz- und Kühlsystemen mit einem Durchfluss von 0,16 bis 3,5 m³/h. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 1" |
| Druck | PN 25 |
| Max. Betriebsdruck | 25 bar |
| Medientemperatur | 2...150 °C |
| Nennweite (DN) | DN 20 |
| Gewicht | 2.94 kg |

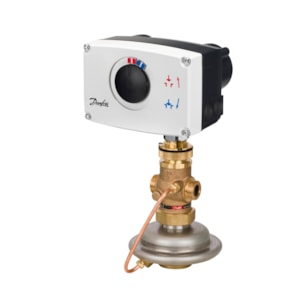

Danfoss AVQM PN 25 DN 20 (003H6751) ist ein selbsttätiger Durchflussregler mit integriertem Regelventil für Fernwärme- und Fernkältesysteme. Er kombiniert die Funktion eines Durchflussbegrenzers und eines modulierenden Regelventils in einem kompakten Gehäuse mit Gewindeanschluss G 1". In Verbindung mit einem elektrischen Stellantrieb der Baureihe AMV(E) gewährleistet er eine präzise Regelung von Durchfluss und Temperatur, ohne dass ein hydraulischer Abgleich der Kreise erforderlich ist.
Der Regler ist vor allem für Sekundärkreise von Übergabestationen für Fernwärme und Fernkälte vorgesehen, in denen Schwankungen des Differenzdrucks im Netz üblicherweise hydraulische Ungleichgewichte verursachen. Er eignet sich ebenfalls für Strangverteilungen von Fan-Coil-Systemen, Klimageräten oder Fußbodenheizungen, bei denen jeder Strang einen exakt eingestellten Durchfluss benötigt. Dank der Zulassung nach DIN EN 14597 (in Kombination mit den Antrieben AMV(E) 13, AMV(E) 23 SL oder AMV(E) 33 SL) erfüllt er die Anforderungen an die Regelung in Systemen der zentralen Wärme- und Kälteversorgung.
AVQM arbeitet nach einem hydraulischen Prinzip, ohne dass für die eigentliche Funktion der Durchflussbegrenzung eine externe Energieversorgung erforderlich ist. Der Mediendurchfluss erzeugt einen Druckabfall am einstellbaren Durchflussbegrenzer; die resultierenden Drücke werden über Impulsleitungen zum Membranantrieb geführt, der Druckschwankungen automatisch kompensiert und den Durchfluss im eingestellten Bereich hält. Der elektrische Stellantrieb der Baureihe AMV(E) regelt den Durchfluss anschließend stufenlos von null bis zum eingestellten Maximum entsprechend der Anforderung der Regelelektronik ECL oder eines anderen Reglers. Die Regelkennlinie ist logarithmisch mit einer Ventilautorität von 1 (100 %) über den gesamten Einstellbereich.
Technische Parameter – AVQM PN 25 DN 20 (003H6751):
AVQM PN 25 DN 20 ist kompatibel mit den Danfoss-Antrieben AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 33, AMV(E) 23 SU, AMV 20 SL, AMV 23 SL und AMV 30 SL. Die Antriebe AMV 150, AMV(E) 10 und AMV(E) 13 sind nur für die Variante DN 15 vorgesehen. Die Antriebe sind separat zu bestellen; der AVQM-Regler wird komplett montiert einschließlich Impulsleitung zwischen Ventil und Membranantrieb geliefert.
Ja, AVQM PN 25 kann sowohl im Vorlauf als auch in der Rücklaufleitung installiert werden. Das Datenblatt enthält Anwendungsschemata für beide Einbaulagen (flow mounting und return mounting). Die Installationshinweise für den elektrischen Stellantrieb sind zu beachten – die zulässigen Einbaulagen des Antriebs sind in dessen separatem Datenblatt definiert.
Der maximale Durchfluss wird mechanisch durch Verändern der Position des einstellbaren Durchflussbegrenzers eingestellt. Die Einstellung kann mithilfe des Einstelldiagramms aus dem Hub-Durchfluss-Diagramm (Bestandteil der Montageanleitung) oder direkt durch Durchflussmessung mit einem Kalorimeter vorgenommen werden. Bei DN 20 mit kVS 6,3 m³/h entspricht der maximale Durchfluss einem Hub von etwa 7 mm – das detaillierte Diagramm Hub × Durchfluss ist Bestandteil der mit dem Produkt gelieferten Montageanleitung.
Ja, AVQM PN 25 ist für Umlaufwasser sowie Glykol-Wasser mit einem Glykolanteil bis 30 % zugelassen. Die Medientemperatur kann im Bereich von 2–150 °C liegen, und der pH-Wert der Anlage sollte im Bereich von 7–10 gehalten werden. Außerhalb dieser Parameter empfiehlt der Hersteller den Einsatz nicht; in diesem Fall ist Rücksprache mit dem Lieferanten erforderlich.
Ja, Danfoss liefert Servicesätze für AVQM PN 25. Für DN 20 sind Ventileinsatz mit kVS 6,3 m³/h (Code 003H6996), Regelventileinsatz (Code 003H6891) und Membranantrieb (Code 003H6841) verfügbar. Die Verfügbarkeit der konkreten Teile prüfen Sie bitte beim Lieferanten.
