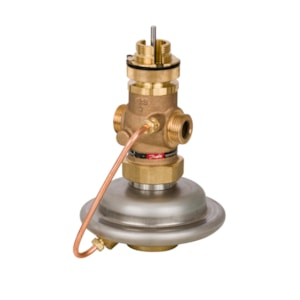

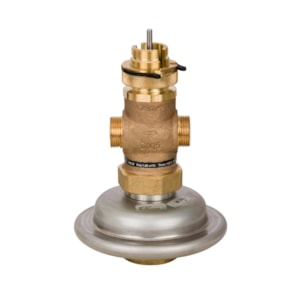

Der Durchflussregler Danfoss AVQM PN 25 DN 25 G 1 1/4" kombiniert ein Regelventil mit automatischer Durchflussregelung in einem Gehäuse. Er gewährleistet einen konstanten Durchfluss in Heiz- und Kühlsystemen mit einem Durchfluss von 0,2 bis 4,5 m³/h. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 1 1/4" |
| Druck | PN 25 |
| Max. Betriebsdruck | 25 bar |
| Medientemperatur | 2...150 °C |
| Nennweite (DN) | DN 25 |
| Gewicht | 3.07 kg |
Danfoss AVQM PN 25 ist ein direkt wirkender Durchflussregler mit integriertem Regelventil. Das Gerät kombiniert die Funktion eines Durchflussbegrenzers und eines Regelventils in einem kompakten Gehäuse – ohne externe Energieversorgung hält es den eingestellten Durchfluss unabhängig von Schwankungen des Differenzdrucks im System auf einem konstanten Wert. Die Ausführung DN 25 G 1¼" (Code 003H6752) ist für den Gewindeanschluss vorgesehen und deckt Durchflüsse von 0,2 bis 4,5 m³/h ab.
AVQM ist für Fernwärme- und Fernkältesysteme ausgelegt, bei denen ein präziser hydraulischer Abgleich der einzelnen Stränge entscheidend für die einwandfreie Funktion ist. Typische Einsatzbereiche sind Fan-Coil-Einheiten, Klimaanlagen, Übergabe- und Wärmetauscherstationen oder industrielle Prozesse mit Anforderungen an einen stabilen Mediendurchfluss. Der Regler kann sowohl in die Vorlauf- als auch in die Rücklaufleitung des Systems eingebaut werden.
Der Regler arbeitet nach dem direkt wirkenden Prinzip – der Druckabfall über den einstellbaren Durchflussbegrenzer wird über eine Impulsleitung direkt auf die Regelmembran des Stellantriebs übertragen. Bei steigendem Differenzdruck schließt das Ventil, bei sinkendem öffnet es, und hält so den eingestellten maximalen Durchfluss Qmax ohne jegliche externe Energieversorgung konstant. In Verbindung mit einem elektrischen Danfoss-Antrieb AMV(E) und einem ECL-Regler ermöglicht AVQM eine modulierende Durchflussregelung von null bis zum eingestellten Maximum und trägt damit zu Energieeinsparungen im gesamten System bei.
Technische Parameter (DN 25, Code 003H6752):

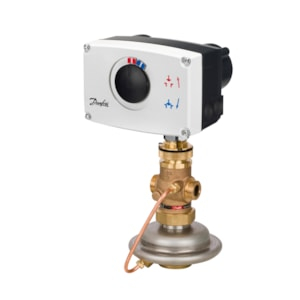

Für die grundlegende automatische Begrenzung des Durchflusses auf den eingestellten Wert Qmax ist kein elektrischer Antrieb erforderlich – der Regler arbeitet direkt wirkend ohne externe Energieversorgung. Ein elektrischer Antrieb AMV(E) wird benötigt, wenn Sie den Durchfluss modulierend von null bis zum eingestellten Maximum regeln möchten, beispielsweise auf Basis eines Signals von einem übergeordneten ECL-Regler. Der elektrische Antrieb ist stets separat zu bestellen.
Für die Ausführung DN 25 sind Antriebe der Baureihen AMV(E) 20, AMV(E) 23, AMV(E) 23 SU, AMV(E) 30 und AMV(E) 33 geeignet, einschließlich der SL-Varianten mit Hubbegrenzung. Die Kombination von AVQM mit den Antrieben AMV(E) 23 (SL) oder AMV(E) 33 (SL) ist gemäß DIN EN 14597 für Regel- und Sicherheitseinrichtungen von Heizungsanlagen zugelassen. Die Antriebe AMV 150, AMV(E) 10 und AMV(E) 13 können nur für die Variante DN 15 verwendet werden.
Der gewünschte Qmax wird durch Veränderung der Stellung des einstellbaren Durchflussbegrenzers direkt am Ventil eingestellt. Die Einstellung erfolgt mithilfe des Einstelldiagramms aus der Installationsanleitung oder unter Nutzung eines Wärmezählers direkt im Betrieb. Der Regler wird komplett vormontiert einschließlich der Impulsleitung zwischen Ventil und Stellantrieb geliefert.
Für die Variante DN 25 sind Schweißenden (003H6910), Gewindeenden mit konischem Außengewinde R 1" (003H6904) und Flanschenden PN 25 (003H6917) verfügbar. Als Ersatzteile dienen der Ventileinsatz 003H6867 (kVS 8,0 m³/h) und der Regelventileinsatz 003H6892. Darüber hinaus ist ein Ersatz-Stellantrieb für die Einstellung ΔpMCV 0,2 bar (003H6841) verfügbar.
Der AVQM-Regler kann in die Vorlauf- und Rücklaufleitung eingebaut werden. Die Einbaulage des elektrischen Antriebs AMV(E) unterliegt den im Datenblatt des jeweiligen Antriebs angegebenen Einschränkungen – diese müssen vor der Montage geprüft werden. Das Datenblatt des AVQM enthält Anwendungsschemata für indirekt angeschlossene Heizungsanlagen mit Einbau im Vorlauf- wie auch im Rücklaufstrang.
