Der Durchflussregler Danfoss AVQM mit integriertem Regelventil ist ein selbsttätiges Gerät, das vor allem für Anwendungen in Fernwärme- und Fernkältesystemen bestimmt ist. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 1 3/4" |
| Anschlusstyp | Außengewinde |
| Druck | PN 25 |
| Druckbereich | 16 bar |
| Nennweite (DN) | DN 32 |
| Gewicht | 5.90 kg |

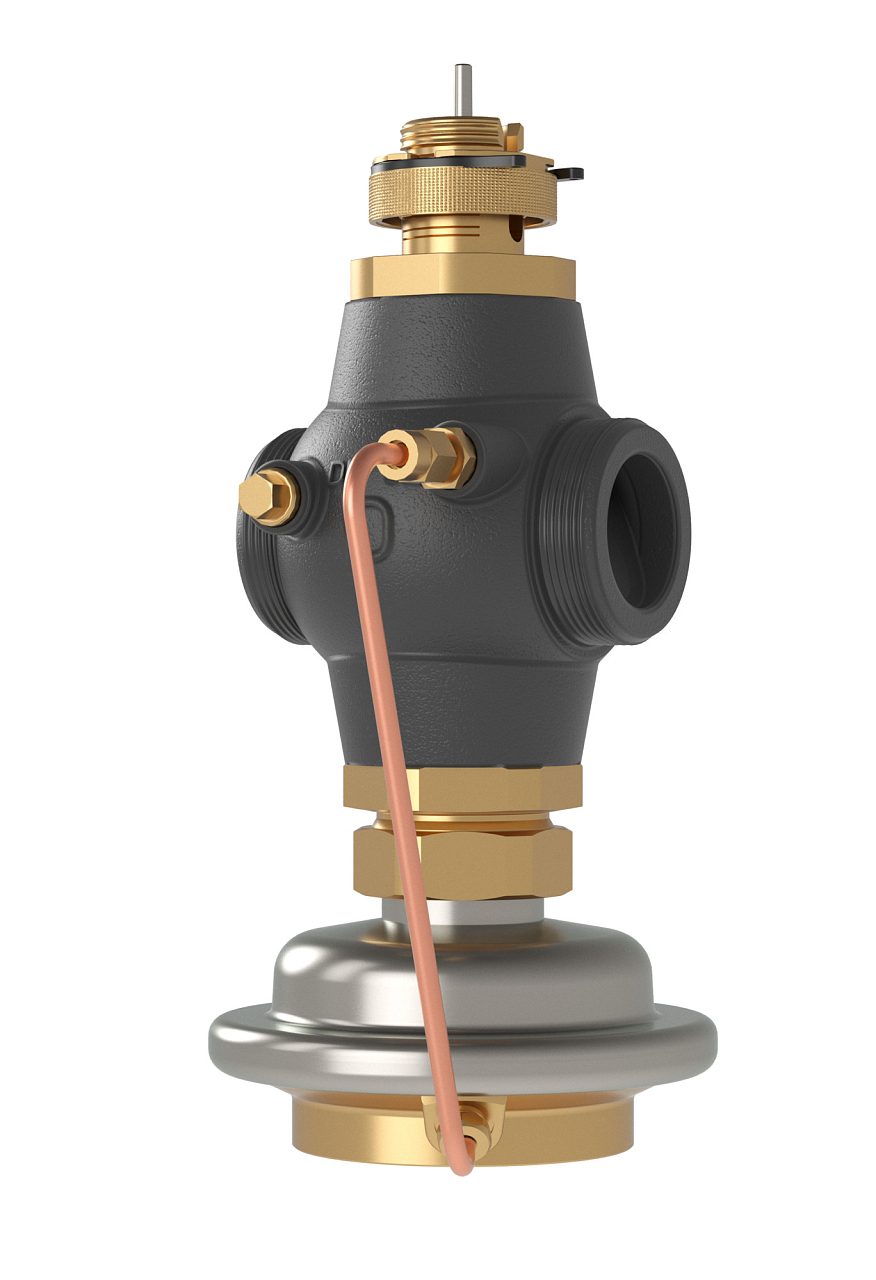

Danfoss AVQM (PN 25) DN 32 ist ein direkt wirkender Durchflussregler mit integriertem Regelventil für Fernwärme- und Fernkältesysteme. Er verhindert automatisch das Überschreiten des eingestellten maximalen Durchflusses unabhängig von Schwankungen des Differenzdrucks im Netz. In Verbindung mit den elektrischen Stellantrieben Danfoss AMV(E) und den Reglern ECL ermöglicht er die vollständige Automatisierung und Fernregelung des Durchflusses von Heiz- oder Kühlwasser.
Das Ventil ist in erster Linie für indirekt angeschlossene Fernwärme- und Fernkältesysteme vorgesehen, bei denen an jeder Entnahmestelle ein konstanter Durchfluss unabhängig von den Druckverhältnissen im Primärnetz aufrechterhalten werden muss. Es eignet sich als Regelknoten in Wohnungsübergabestationen, in gewerblichen und industriellen Objekten sowie in weitläufigen Wärmeverteilnetzen. Die Installation ist sowohl im Vorlauf als auch im Rücklauf der Rohrleitung möglich, und zwar in beliebiger Einbaulage des Ventils. Der Anschluss G 1 3/4" (DIN ISO 228/1) ermöglicht den direkten Einbau in ein Rohrleitungsnetz mit Gewindeanschluss.
AVQM arbeitet nach dem Prinzip der druckkompensierten Durchflussregelung: Der einstellbare Durchflussbegrenzer erzeugt einen Differenzdruck, der über eine Impulsleitung auf die Regelmembran und den Stellantrieb wirkt. Steigt der Differenzdruck im Netz, schließt das Ventil weiter; sinkt er, öffnet es – der Durchfluss bleibt so im gesamten eingestellten Bereich stabil (Qmin 0,4 m³/h bis Qmax 10 m³/h für DN 32). Das Regelventil mit logarithmischer Kennlinie und 100 % Ventilautorität ist für den Anschluss eines AMV(E)-Antriebs und eines ECL-Reglers vorbereitet. Die Kombination mit den Antrieben AMV(E) 13, AMV(E) 23 (SL) oder AMV(E) 33 (SL) erfüllt die Norm DIN EN 14597.
Technische Parameter – DN 32 (003H6753):
AVQM kann sowohl im Vorlauf als auch im Rücklauf der Rohrleitung installiert werden – die hydraulische Funktion des Ventils ist nicht von der Einbauseite abhängig. Die Einbaulage des elektrischen Antriebs AMV(E) gemäß dessen eigenem Datenblatt muss jedoch beachtet werden, da der Antrieb in einer zulässigen Orientierung montiert sein muss.
Für DN 32 sind die Antriebe AMV 20, AMV 30, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33, AMV(E) 23 SU sowie die Versionen mit Hubbegrenzung AMV 20 SL, AMV 23 SL, AMV 30 SL kompatibel. Die Antriebe AMV 150, AMV(E) 10 und AMV(E) 13 sind ausschließlich für DN 15 vorgesehen. Die Kombination AVQM DN 32 mit AMV(E) 23 (SL) oder AMV(E) 33 (SL) erfüllt die Norm DIN EN 14597.
Der maximale Durchfluss wird durch Verändern der Stellung des einstellbaren Durchflussbegrenzers eingestellt (Teil Nr. 2 gemäß Montageschema). Die Einstellung ist mithilfe des Einstelldiagramms aus der Montageanleitung oder genauer unter Verwendung eines externen Wärmezählers vorzunehmen. Der elektrische Antrieb AMV(E) muss separat bestellt werden – er wird nicht mit dem Regler mitgeliefert.
Das Ventil ist ausschließlich für Umlaufwasser und wässrige Glykollösungen mit einer Konzentration bis 30 % vorgesehen. Medientemperatur 2–150 °C, pH 7–10. Für Dampf, Heizöl oder aggressive Flüssigkeiten ist AVQM nicht geeignet.
Ja. Für DN 32 (dieselben Sätze gelten auch für DN 40 und DN 50) sind verfügbar: Ventileinsatz (Code 003H6868, kVS 12,5 m³/h) und Regelventileinsatz (Code 003H6885). Der Stellantrieb ist separat unter dem Code 003H6841 erhältlich.
