Danfoss AVQM ist ein direkt wirkender Durchflussregler mit integriertem Regelventil, entwickelt für den Einsatz in Fernwärme- und Fernkältesystemen. Mehr Informationen
Auf Bestellung
| Anschlussgröße | DN 40 |
| Anschlusstyp | Flansch |
| Druck | PN 25 |
| Nennweite (DN) | DN 40 |
| Gewicht | 11.75 kg |

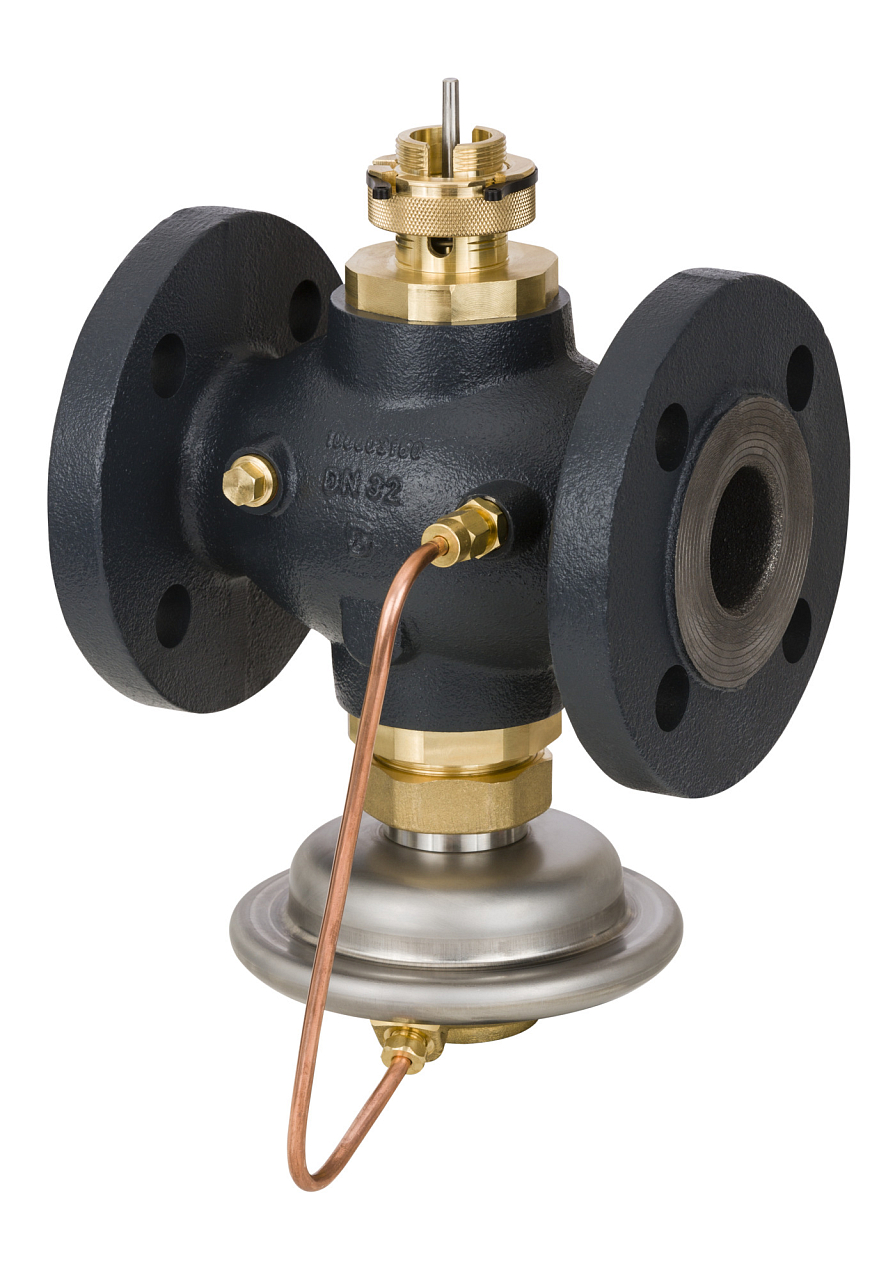

Danfoss AVQM PN 25 DN 40 (Code 003H6757) ist ein selbsttätiger Durchflussregler mit integriertem Regelventil für Wärme- und Kälteversorgungsanlagen. Er kombiniert einen einstellbaren hydraulischen Begrenzer des maximalen Durchflusses und ein Regelventil in einem Gehäuse. Der elektrische Stellantrieb AMV(E) sorgt für eine stufenlose Regelung des Durchflusses von null bis zum eingestellten Qmax, wobei die eigentliche Durchflussbegrenzung ohne externe Spannungsversorgung funktioniert – rein nach dem hydraulischen Prinzip.
Das Ventil ist für Übergabe- und Wärmetauscherstationen in der Wärme- (Fernwärme) und Kälteversorgung vorgesehen. Es wird in die Vorlauf- oder Rücklaufleitung des Sekundärkreises eingebaut, wo es sicherstellt, dass der Durchfluss den eingestellten Wert Qmax nicht überschreitet – unabhängig von den aktuellen Druckverhältnissen im übrigen System. Dadurch verhindert es ein hydraulisches Ungleichgewicht im Netz bei schwankendem Differenzdruck oder beim Öffnen weiterer Abzweige. AVQM eignet sich für Neuanlagen ebenso wie für die Modernisierung bestehender Übergabestationen, in denen es separate Abgleich- und Regelarmaturen ergänzen oder ersetzen kann.
Der Flüssigkeitsdurchfluss erzeugt einen Druckabfall über dem einstellbaren Drosselbegrenzer. Die resultierenden Drücke werden über eine Impulsleitung in die Membrankammer des Antriebs geführt, wo eine integrierte Feder den Differenzdruck am Begrenzer konstant hält – dadurch wird der Durchfluss automatisch auf den eingestellten Wert Qmax begrenzt, ganz ohne elektrische Energie. Der elektrische Stellantrieb AMV(E) (separat zu bestellen) moduliert den Durchfluss stufenlos von null bis zu diesem eingestellten Maximum entsprechend dem Signal des ECL-Reglers. Die Kombination mit den Antrieben AMV(E) 13, AMV(E) 23 oder AMV(E) 33 ist nach DIN EN 14597 zertifiziert.
Technische Daten – AVQM PN 25 DN 40 (003H6757):
Nein. Der Durchflussbegrenzer ist selbsttätig – er arbeitet rein nach dem hydraulischen Prinzip (Differenzdruck + Membran + Feder) und benötigt für seine Funktion keinerlei Energie. Eine elektrische Spannungsversorgung benötigt nur der AMV(E)-Antrieb, der den Durchfluss von null bis zum eingestellten Qmax moduliert. Bei einem Ausfall der Spannungsversorgung des Antriebs verhindert der hydraulische Begrenzer weiterhin, dass der eingestellte maximale Durchfluss überschritten wird.
Für DN 40 sind die Antriebe AMV(E) 20, AMV(E) 30, AMV(E) 23 und AMV(E) 33 kompatibel, einschließlich Varianten mit Sicherheitsrückstellfeder (SL) und mit Hubbegrenzung. Die Antriebe AMV 150, AMV(E) 10 und AMV(E) 13 sind ausschließlich für DN 15 vorgesehen. Der Antrieb für das Ventil 003H6757 ist separat zu bestellen – das Ventil wird vormontiert einschließlich Impulsleitung geliefert.
Ja. Das Danfoss-Datenblatt enthält Anschlussschemata für beide Einbaulagen – Einbau in den Vorlauf (flow mounting) und in die Rücklaufleitung (return mounting). Bei der Installation ist die auf dem Ventilgehäuse angegebene Durchflussrichtung zu beachten. Auch für die Einbaulage des AMV(E)-Antriebs gelten die im entsprechenden Antriebsdatenblatt beschriebenen zulässigen Montageorientierungen.
Der maximale Durchfluss wird mechanisch eingestellt – durch Veränderung der Stellung des Drosselbegrenzers im Ventil. Die Einstellung erfolgt anhand des Durchflussdiagramms in der Danfoss-Montageanleitung oder direkt im Betrieb mithilfe eines Wärmezählers. Für die Flanschausführung DN 40 beträgt der einstellbare Bereich von Qmin 0,8 m³/h bis Qmax 12 m³/h. Das Ventil wird komplett vormontiert geliefert; die Durchflusseinstellung nimmt der Installateur bei der Inbetriebnahme der Station vor.
Der elektrische Stellantrieb AMV(E) ist immer separat zu bestellen. Die Flanschausführung DN 40 (PN 25, EN 1092-2) erfordert keine Übergangsstücke oder Anschlussstutzen – das Ventil wird direkt an die Rohrleitungsflansche montiert. Als Servicezubehör sind Ersatz-Begrenzereinsätze (Code 003H6868 für DN 32–50) und Ersatz-Regelventileinsätze (003H6885) erhältlich. Zur Sicherung der Durchflusseinstellung ist ein Sicherungsring (003G6400, Packung mit 5 Stück) verfügbar.
