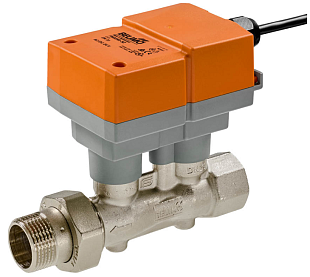

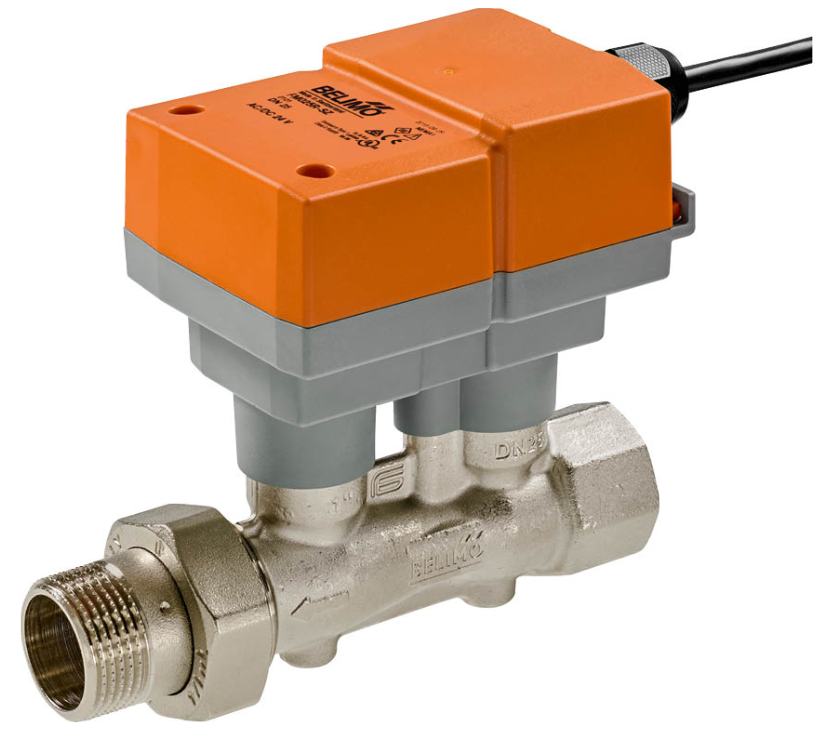

Ultraschallsensor zur Durchflussmessung in geschlossenen Systemen für kaltes und warmes Wasser in Heizungs-, Klima- und Lüftungsanlagen. Der Sensor ist schmutzresistent und besteht aus einem Durchflussrohr, zwei Durchflusssendern und einer elektronischen Schaltung. Er ist in der Lage, Messfehler bei Wasser mit Glykolanteil und Fehler durch Temperaturänderungen zu kompensieren. Im Sensor ist daher ein Temperatursensor und ein Glykolkompensator eingebaut. Auf dem Gehäuse des Durchflussrohrs des Sensors ist ein Durchflusspfeil abgebildet. Der Sensor sollte so installiert werden, dass der Pfeil dem Systemdurchfluss entspricht, um Messfehler zu vermeiden.

Eigenschaften

• Wasser und Wasser mit Glykolzusatz
• Stromversorgung 24 VAC/VDC
• Anschlussgröße DN15
• Ausgangssignal 0,5...10 V
• Durchflussbereich 0...1,512 m3/h
• Druck PN16
• Medientemperatur -20...120 °C
