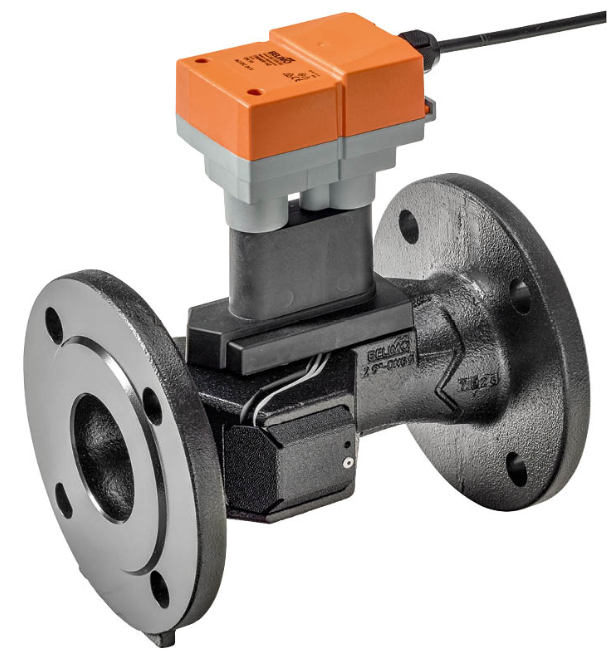

Ultraschallsensor zur Durchflussmessung in geschlossenen Systemen für kaltes und warmes Wasser in Heizungs-, Klima- und Lüftungsanlagen. Der Sensor ist schmutzresistent und besteht aus einem Durchflussrohr, zwei Durchflusssendern und einer elektronischen Schaltung. Er ist in der Lage, Messfehler bei der Durchflussmessung von Wasser mit Glykolanteil und Fehler, die durch Temperaturänderungen entstehen, zu kompensieren. Im Sensor ist daher ein Temperatursensor und ein Glykolkompensator eingebaut. Auf dem Gehäuse des Durchflussrohrs des Sensors ist ein Durchflusspfeil abgebildet. Der Sensor sollte so installiert werden, dass der Pfeil dem Systemdurchfluss entspricht, da es sonst zu fehlerhaften Messungen kommen kann.

Eigenschaften

• Wasser und Wasser mit Glykolzusatz
• Stromversorgung 24 VAC/VDC
• Anschlussgröße DN 80 Flansch
• Ausgangssignal 0,5...10 V
• Durchflussbereich 0...48,96 m3/h
• Druck PN16
• Medientemperatur -20...120 °C
