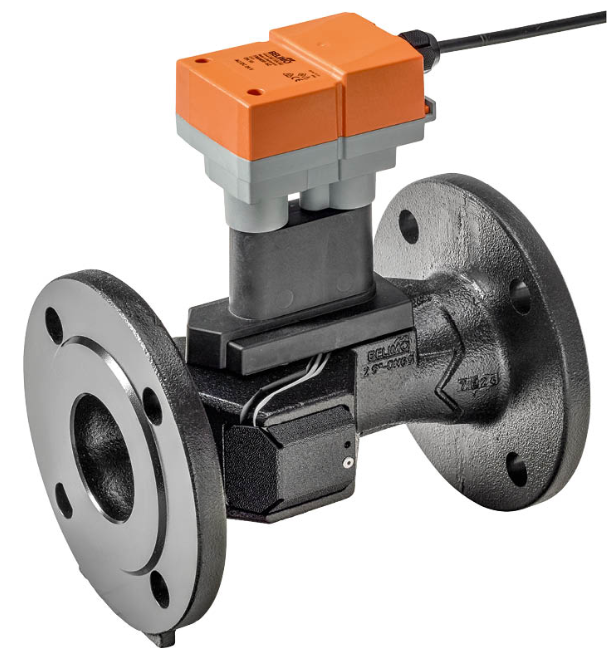

Ultraschallsensor zur Durchflussmessung in geschlossenen Systemen für Kalt- und Warmwasser in Heizungs-, Klima- und Lüftungsanlagen. Der Sensor ist schmutzresistent und besteht aus einem Durchflussrohr, zwei Durchflusssendern und einer elektronischen Schaltung. Er ist in der Lage, Messfehler bei der Durchflussmessung von Wasser mit Glykolanteil und Fehler durch Temperaturänderungen zu kompensieren. Im Sensor ist daher ein Temperatursensor und ein Glykolkompensator eingebaut. Auf dem Gehäuse des Durchflussrohrs des Sensors ist ein Durchflusspfeil angezeigt. Der Sensor sollte so installiert werden, dass der Pfeil mit dem Durchfluss im System übereinstimmt, da es sonst zu fehlerhaften Messungen kommen kann.

Eigenschaften

• Wasser und Wasser mit Glykolzusatz
• Stromversorgung 24 VAC/VDC
• Anschlussgröße DN 125 Flansch
• Ausgangssignal 0,5...10 V
• Durchflussbereich 0...135 m3/h
• Druck PN16
• Medientemperatur -20...120 °C
