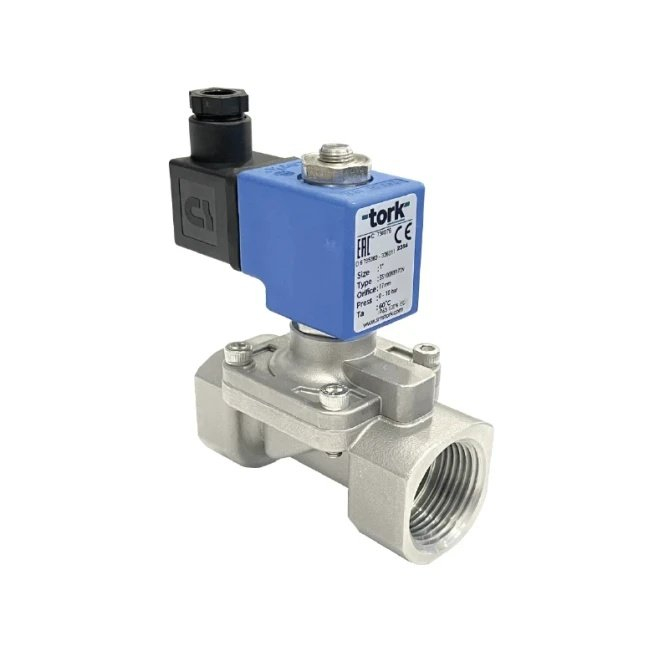

Edelstahl-Magnetventil Tork G1" mit EPDM-Dichtung für Wasser, Luft und Gas. Normalerweise geschlossen, servogesteuert, ΔP = 0. Max. Druck 10 bar (Flüssigkeiten), Medientemperatur bis +130 °C, Versorgungsspannung 24 V DC. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 1" |
| Dichtung | EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...80 °C |
| Nennweite | DN 25 |
| Schutzart IP | IP 65 |
| Stromversorgung | 24 VDC |
| Gewicht | 0.00 kg |
Edelstahl-Magnetventil Tork SS1000.05 ist ein 2/2-Wege-Solenoidventil mit Gehäuse und Innenteilen aus Edelstahl. Es ist zum Absperren und Öffnen des Durchflusses nicht aggressiver Flüssigkeiten und Gase bestimmt – es arbeitet nach dem Prinzip der servoassistierten Betätigung und benötigt für die einwandfreie Funktion keinen Differenzdruck (ΔP = 0). Im Ausgangszustand ist das Ventil stromlos geschlossen (NC): ohne Spannungsversorgung sperrt es den Durchfluss, bei Anlegen von 24 V DC öffnet es.
Das Ventil der Serie SS1000 ist für industrielle und technische Anwendungen ausgelegt, bei denen ein Edelstahlwerkstoff mit direktem Medienkontakt erforderlich ist – beispielsweise in der Lebensmittelindustrie, der chemischen Industrie, der Pharmazie oder überall dort, wo Korrosionsgefahr besteht. Dank der EPDM-Dichtung deckt es einen Medientemperaturbereich von −10 °C bis +130 °C ab und eignet sich somit auch für Heißwasser, Dampf mit geringem Überdruck oder leicht alkalische Medien. Es findet Anwendung in automatisierten Dosierlinien, in der Prozessindustrie, in Kühlsystemen oder in Druckluft- und Inertgasleitungen.
Das Ventilgehäuse sowie die inneren Komponenten sind aus Edelstahl gefertigt; der Schattierungsring besteht aus Kupfer (gemäß EN 12735-1). Der Gewindeanschluss ist in BSP G1" (ISO 228-1) ausgeführt, auf Anfrage auch NPT. Der Sitzdurchmesser (Orifice) beträgt 17 mm, Kv = 90 l/min. Die Spule erreicht die Isolationsklasse H (180 °C), ist mit Glasfasern imprägniert und für 100 % Einschaltdauer (ED 100 %) ausgelegt. Die Schutzart IP65 nach ISO 60529 ist Standard; auf Anfrage ist IP68 erhältlich. Der Spulenanschluss erfolgt über einen DIN-46340-Stecker (3-polig, DIN 43650 / ISO 4400 / EN 175301-803 Form A) für Kabeldurchmesser 6–8 mm. Das Ventil kann ohne Funktionsbeeinträchtigung in beliebiger Lage montiert werden, die Spule ist senkrecht zu installieren.
Technische Parameter (SS1000.05, G1", EPDM, 24 V DC):
Das Ventil ist als servoassistiertes Ventil (servo assist) konstruiert: Das Öffnen wird durch einen kleinen direkt wirkenden Hubmechanismus in Kombination mit dem Mediendruck unterstützt. Dadurch öffnet das Ventil auch bei null oder sehr geringem Differenzdruck am Eingang zuverlässig – es eignet sich daher auch für Schwerkraftleitungen oder Niederdrucksysteme, in denen ein herkömmliches indirekt gesteuertes Pilotventil nicht funktionieren würde.
Das Ventil ist für nicht aggressive Flüssigkeiten (Wasser, Leichtöl) und gasförmige Medien (Luft, Inertgase) bestimmt. Die EPDM-Dichtung erweitert den Einsatzbereich auf Heißwasser und leicht alkalische Medien bis +130 °C. Dagegen ist es nicht für starke Säuren, Lösungsmittel, Halogene oder andere aggressive Medien geeignet, die EPDM oder Edelstahl beschädigen würden. Die maximale Flüssigkeitsviskosität beträgt 5 °E (~37 cSt).
Ja, der Hersteller schreibt den Einbau eines Filters vor dem Ventil vor. Verunreinigungen oder Feststoffpartikel im Medium können den Sitz oder die Dichtung beschädigen und die Dichtheit des Ventils beeinträchtigen. Es wird empfohlen, direkt in der Rohrleitung vor dem Ventil einen Siebfilter mit entsprechender Filterfeinheit zu installieren.
Das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage montiert werden. Die Spule sollte jedoch senkrecht ausgerichtet sein – dies ist eine Vorgabe des Herstellers für die korrekte Funktion des Magnetkerns. Eine horizontale oder über Kopf montierte Spule wird nicht empfohlen.
Laut Datenblatt des Herstellers ist auf Anfrage eine ATEX-Spule (exproof) für den Einsatz in explosionsgefährdeten Bereichen erhältlich. Ebenfalls verfügbar ist eine Haltespule (Latching) der Serie C62 für 12–24 V DC / 10 W, die das Ventil auch ohne dauerhafte Spannungsversorgung in Position hält. Wenn Sie an diesen Varianten interessiert sind, wenden Sie sich bitte an den Lieferanten.
