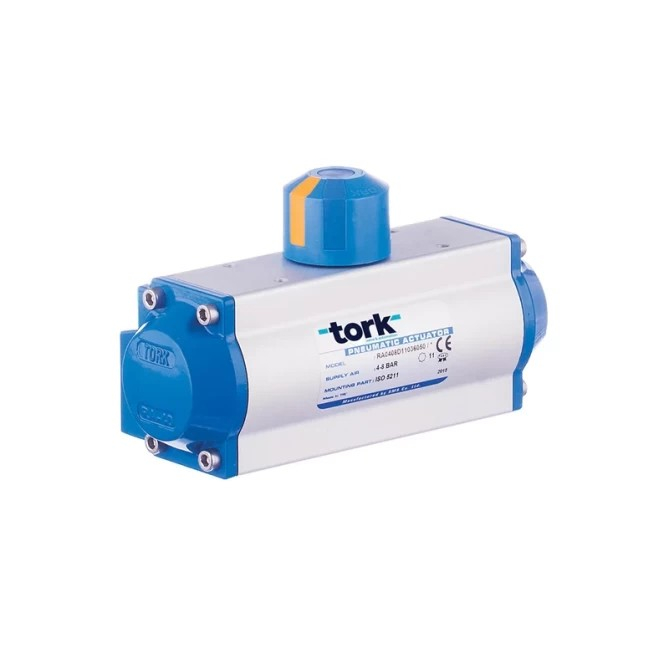

Einfachwirkender Pneumatikantrieb TORK RX40SR.11.0405.S10 (Ex-Ausführung) für Kugelhähne und Klappen in explosionsgefährdeter Umgebung. Federrückstellung, Schutzart IP67, Druck 4–8 bar, Drehmoment 10,3 Nm. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Öffnungs-/Schließzeit (s) | 0,26...0,34 s |
| Atex | Ja |
| Drehmoment | 10 Nm |
| Druck | 4...8 bar |
| Temperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F03/F04/F05 |
| Gewicht | 1.20 kg |
TORK RX40SR.11.0405.S10 ist ein einfachwirkender (federkraftbetätigter) pneumatischer Schwenkantrieb in Rack-and-Pinion-Bauweise in Ex-Ausführung (ATEX) zur Betätigung von Kugelhähnen, Absperrklappen und weiteren Vierteldreharmaturen. Bei Unterbrechung des Luftdrucks bringt er die Armatur mithilfe integrierter Federn in die Ausgangsstellung zurück, was insbesondere in Sicherheitsanwendungen genutzt wird.
Der Antrieb der RX-Baureihe ist für explosionsgefährdete Bereiche bestimmt (Zonen mit brennbaren Gasen oder Stäuben) – typischerweise Gaskesselanlagen, Tankstellen, die chemische und petrochemische Industrie oder Gasaufbereitungsanlagen. Er betätigt Kugelhähne, Absperrklappen und Plug-Valves in Systemen, in denen bei Luftausfall oder Störung eine sichere Rückstellung der Armatur in die geschlossene (oder geöffnete) Stellung gefordert ist.
Das Antriebsgehäuse besteht aus stranggepresstem Aluminium, Kolben und Deckel aus Aluminium-Druckguss – die Konstruktion ist auch in anspruchsvollen Industrieumgebungen korrosionsbeständig. Der Anschluss an die Armatur entspricht der Norm ISO 5211, der Anschluss von Endschalter, Stellungsregler und Steuermagnetventil erfolgt nach Namur-Standard (VDI/VDE 3845–3847). Einstellschrauben ermöglichen die Feinjustierung der Endlagen um ±5° in beide Richtungen.
Technische Parameter (Größe 40 SR, laut TORK-Katalog):
RX ist die zertifizierte Version des Standardantriebs RA für explosionsgefährdete Bereiche (ATEX, Schutz II 2GD c T4, Schutzart IP67). Drehmomente und Abmessungen sind bei beiden Versionen identisch, sie unterscheiden sich lediglich in der Zertifizierung und Schutzart.
Dank der integrierten Federn bringt der Antrieb die Armatur bei Unterbrechung der Luftzufuhr automatisch in die Sicherheitsstellung zurück (typischerweise geschlossen). Das ist der Hauptgrund, warum einfachwirkende Antriebe für Sicherheitsanwendungen gewählt werden.
Der Anschluss an die Armatur entspricht der Norm ISO 5211 (Flansch F03/F04/F05), sodass die Montage an Kugelhähnen und Absperrklappen mit standardisiertem ISO-Anschluss direkt und ohne Reduzierung möglich ist.
Ja, der Anschluss von Endschalter und Stellungsregler erfolgt nach Namur-Standard (VDI/VDE 3845/3846), ebenso wie der Anschluss des Steuermagnetventils (VDI/VDE 3847). Diese Komponenten können ohne Änderungen am Antrieb nachgerüstet werden.
