Einfachwirkender pneumatischer Antrieb TORK RX60 SR (ATEX) für Kugelhähne und Absperrklappen in explosionsgefährdeter Umgebung. Bei Luftausfall schließt die Feder das Ventil sicher. Drehmoment bis 25,6 Nm, Druck 4–8 bar, Temperatur −10 bis 80 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Öffnungs-/Schließzeit (s) | 0,33...0,38 s |
| Atex | Ja |
| Drehmoment | 25 Nm |
| Druck | 4...8 bar |
| Temperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F04/F05/F07 |
| Gewicht | 2.00 kg |

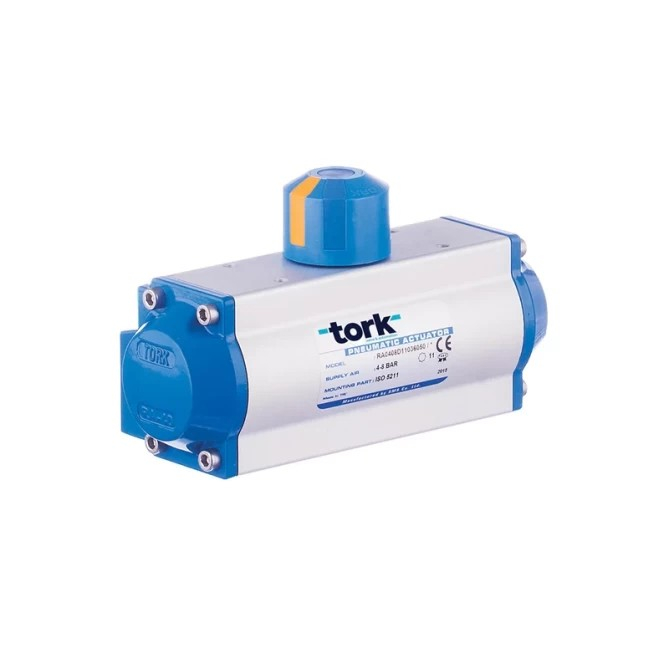

TORK RX60 SR ist ein einfachwirkender (federrückstellender) pneumatischer Antrieb in Rack-&-Pinion-Bauweise mit 90° Schwenkhub, ausgelegt zur Betätigung von Kugelhähnen und Klappen. Die Ausführung RX ist für den Einsatz in explosionsgefährdeten Bereichen (ATEX) zertifiziert und bringt das Ventil bei Unterbrechung der Luftzufuhr durch die Kraft der integrierten Feder automatisch in die Sicherheitsstellung zurück.
Der Antrieb RX60 SR wird in Industrieanlagen mit Vorkommen brennbarer Gase oder Stäube eingesetzt – in der Petrochemie, Gaswirtschaft, an Füllstationen oder in Anlagen zur Verarbeitung brennbarer Flüssigkeiten. Er betätigt Kugelhähne und Klappen im On/Off- sowie im Proportionalbetrieb und eignet sich auch für Füllsysteme, bei denen die Armatur selbst bei Ausfall der Druckluft sicher und zuverlässig geschlossen oder geöffnet werden muss.
Das Antriebsgehäuse besteht aus eloxiertem stranggepresstem Aluminium, die Deckel und Kolben aus Aluminium-Druckguss – die Konstruktion ist auch in anspruchsvollen Industrieumgebungen korrosionsbeständig. Die Einstellung der Endlagen (des Hubs) ist in beide Richtungen im Bereich von ±5° möglich. Der Ventilanschluss entspricht dem Standard ISO 5211 (Flanschkombination F04/F05/F07), sodass der Antrieb ohne Anpassungen auf gängige Kugelhähne und Klappen montiert werden kann.
Technische Spezifikationen:
Der Antrieb verfügt über einen Flanschanschluss nach ISO 5211 in der Kombination F04/F05/F07 und kann daher ohne zusätzlichen Montagesatz direkt auf gängige Kugelhähne und Klappen mit entsprechendem Flansch und Vierkant montiert werden.
Es handelt sich um einen einfachwirkenden (federrückstellenden) Antrieb – bei Verlust des Luftdrucks bringt die integrierte Feder das Ventil automatisch in die Sicherheitsstellung zurück (offen oder geschlossen, je nach Konfiguration), ohne dass ein externer Eingriff erforderlich ist.
Ja, die Ausführung RX ist nach ATEX zertifiziert (Schutzklasse II 2GD c T4) und besitzt die Schutzart IP67, sodass sie direkt für die Installation in Zonen mit Vorkommen brennbarer Gase oder Stäube vorgesehen ist.
Die Endlagen des Hubs können in beide Richtungen im Bereich von ±5° eingestellt werden. Für Servicezwecke ist ein Reparatursatz erhältlich, der sämtliche Dichtungen und Lagerkomponenten des Antriebs enthält.
Der Anschluss für Magnetventil, Endschalter und Stellungsregler entspricht dem Namur-Standard VDI/VDE 3845, sodass gängiges, mit diesem Standard kompatibles Zubehör verwendet werden kann, nicht nur Originalteile von TORK.
