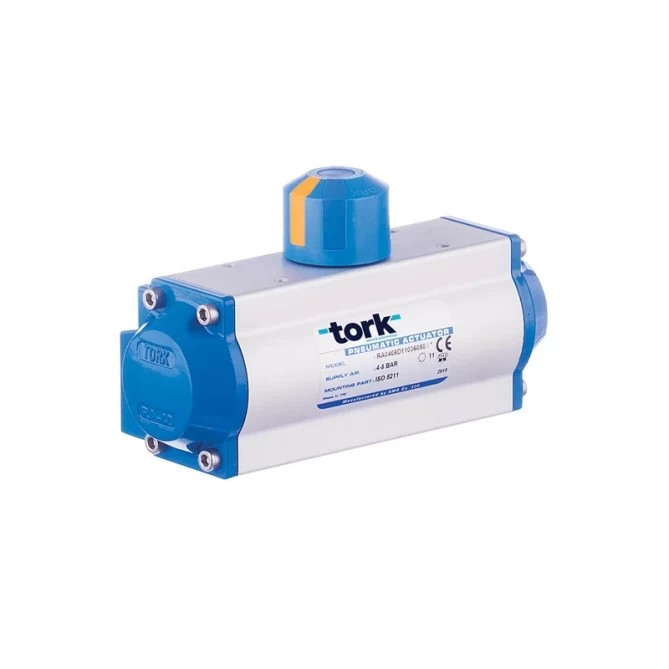

Einfachwirkender pneumatischer Antrieb TORK RX60SR mit Rückstellfeder für Kugelhähne und Klappen in explosionsgefährdeten Bereichen. ATEX-Zertifizierung II 2GD c T4, Betriebsdruck 4–8 bar. Mehr Informationen
Auf Bestellung
| Öffnungs-/Schließzeit (s) | 0,33...0,38 s |
| Atex | Ja |
| Drehmoment | 25 Nm |
| Druck | 4...8 bar |
| Temperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F04/F05/F07 |
| Gewicht | 4.90 kg |
TORK RX60SR (RX60SR.11.0507.S10) ist ein einfachwirkender (federkraftbetätigter) pneumatischer Antrieb vom Typ Rack & Pinion (Zahnstange und Ritzel) in ATEX-Ausführung für den Einsatz in explosionsgefährdeten Bereichen. Er dient zur automatischen Betätigung von Kugelhähnen, Klappen und weiteren Vierteldreharmaturen, bei denen bei Ausfall des Luftdrucks eine sichere Rückstellung in die Ausgangsstellung mittels integrierter Feder erforderlich ist.
Der Antrieb ist für Anwendungen in explosionsgefährdeten Bereichen vorgesehen (Chemie- und Petrochemieindustrie, Gasversorgung, Tankstellen, Raffinerien), in denen Kugelhähne oder Klappen in Rohrleitungen sicher betätigt werden müssen. Dank der Federrückstellung fährt die Armatur bei Ausfall der Druckluft oder des elektrischen Signals automatisch in eine definierte Sicherheitsstellung (offen/geschlossen), was eine typische Anforderung bei Not- und Sicherheitsabsperrungen ist.
Der Antrieb verfügt über die ATEX-Zertifizierung II 2GD c T4 und die Schutzart IP67 und ist somit für Zonen mit brennbaren Gasen ebenso wie mit Staub geeignet. Das Gehäuse besteht aus eloxiertem stranggepresstem Aluminium, die Deckel und Kolben aus druckgegossenem Aluminium, was eine hohe Korrosionsbeständigkeit gewährleistet. Der Ventilanschluss erfolgt nach ISO 5211, der Anschluss von Endschalter, Stellungsregler und Wege-Magnetventil entspricht dem Namur-Standard (VDI/VDE 3845/3846/3847), sodass sich Standardzubehör problemlos ergänzen lässt.
Technische Parameter:
„SR“ bedeutet Single Acting – ein einfachwirkender Antrieb mit Federrückstellung. Druckluft treibt den Antrieb in eine Richtung an, in die Ausgangsstellung wird er durch die integrierte Feder zurückgeführt.
Ja. Die Bezeichnung „RX“ steht für die ATEX-(Exproof-)Ausführung des Antriebs mit der Zertifizierung II 2GD c T4 und der Schutzart IP67, vorgesehen für Zonen mit brennbaren Gasen ebenso wie mit Staub.
Der Ventilanschluss entspricht dem Standard ISO 5211, bei Größe 60 im Flanschbereich F04/F05/F07. Die Montage ist somit mit gängigen Kugelhähnen und Klappen mit Vierkantaufnahme kompatibel.
Die integrierte Feder fährt die Armatur automatisch in eine definierte Sicherheitsstellung (offen oder geschlossen, je nach Konfiguration), auch ohne anliegende Druckluft.
Dank der Anschlüsse in Namur-Standard-Ausführung können ein Endschalter (Switch Box), ein Stellungsregler (Positioner) oder eine Handnotbetätigung (Manual Override) angeschlossen werden.
