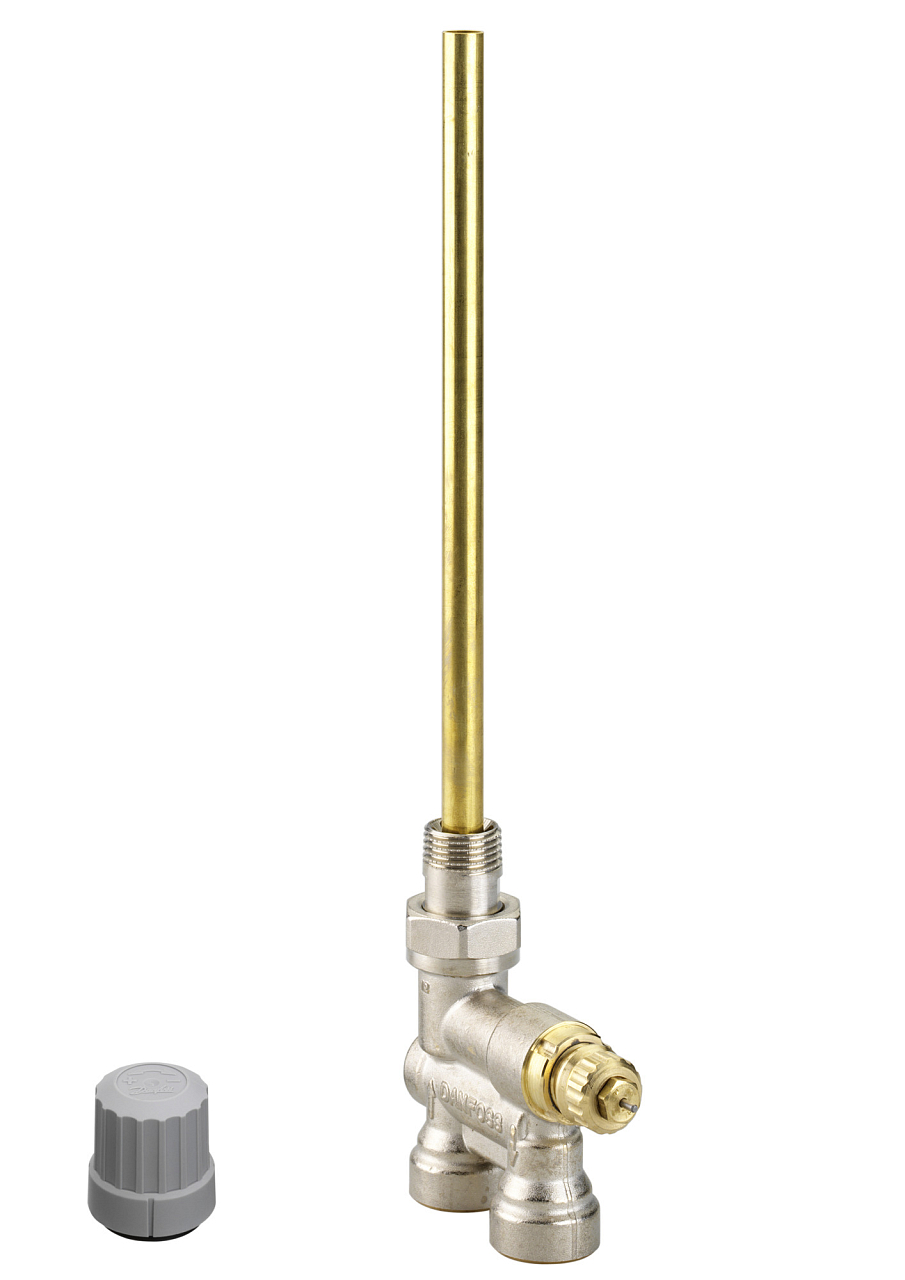

Ventilgehäuse Danfoss RA 15/6TB mit Tauchrohr für Zweirohr-Heizungsanlagen. Ein Anschluss von unten oder von der Seite. Kvs 1,00 m³/h, max. 120 °C. Mehr Informationen
Auf Bestellung
| Gewicht | 0.54 kg |
Danfoss RA 15/6TB (Art.-Nr. 013G3210) ist ein Ventilgehäuse mit Tauchrohr für Zweirohr-Heizungsanlagen mit Umwälzpumpe. Im Gegensatz zur klassischen Zwei-Ventil-Anbindung ermöglicht es den Anschluss des Heizkörpers an nur einer Stelle – von unten oder von der Seite –, wobei Vor- und Rücklauf des Heizwassers durch einen einzigen Anschlussstutzen des Gehäuses geführt werden. Das Gehäuse hat einen festen kv-Wert und ist ausschließlich mit Danfoss-Thermostatköpfen RA 2000 und RAE sowie mit den thermoelektrischen Stellantrieben TWA und ABNM kompatibel.
Das Ventilgehäuse RA 15/6TB ist für Zweirohr-Heizungsanlagen mit erzwungener Wasserumwälzung bestimmt, bei denen der Heizkörper an nur einem Punkt angeschlossen ist – seitlich oder direkt vom Boden aus. Typische Einsatzbereiche sind die Sanierung von Wohnungen, Büro- und Gewerberäumen, in denen eine klassische Zwei-Ventil-Anbindung des Heizkörpers aus Platzgründen oder aus technischen Gründen nicht möglich ist. Die Klemmverschraubung ermöglicht den Anschluss von Rohren aus Weichstahl, Kupfer und VPE-Kunststoff.
Das Ventilgehäuse ist aus Messing Ms 58 gefertigt, der Ventilkegel aus NBR und die Feder aus Chromstahl. Der O-Ring der Stopfbuchse aus EPDM kann im Betrieb, also unter Druck, ohne Außerbetriebnahme der Heizungsanlage ausgetauscht werden. RA 15/6TB wird ausschließlich mit Danfoss-Thermostatköpfen RA 2000 oder RAE beziehungsweise mit den thermoelektrischen Stellantrieben TWA und ABNM bestückt – andere Köpfe sind nicht kompatibel. Die Zusammensetzung des Heizwassers muss der Richtlinie VDI 2035 entsprechen, damit es nicht zu Kalkablagerungen und Korrosion kommt.
Hydraulische Parameter (013G3210, Anschluss von unten):
RA 15/6TB (der Buchstabe „B“ am Ende) ist für Zweirohranlagen mit Umwälzpumpe bestimmt und hat einen festen kvs-Wert von 1,00 m³/h. RA 15/6T hingegen ist für Einrohranlagen bestimmt – es hat einen höheren kvs-Wert von 2,15 m³/h und einen integrierten Bypass im Ventilgehäuse, wobei durch den Heizkörper etwa 30 % der gesamten Umlaufwassermenge strömen. Beide Ausführungen sind mit Anschluss von unten oder von der Seite erhältlich.
Das Gehäuse RA 15/6TB ist ausschließlich mit Danfoss-Thermostatköpfen RA 2000 und RAE sowie mit den thermoelektrischen Stellantrieben TWA und ABNM kompatibel. Andere Köpfe oder Antriebe dürfen an diesem Gehäuse nicht montiert werden. Bei Verwendung des Thermostatkopfs RAW mit Fernfühler vergrößert sich das Proportionalband (P-Band) gegenüber dem Standardwert um das 1,6-Fache.
Ja. Der O-Ring der Stopfbuchse aus EPDM ist so konstruiert, dass er unter Druck – also bei laufendem Betrieb der Heizungsanlage – ausgetauscht werden kann. Ersatz-Stopfbuchsen sind als separates Teil erhältlich (Art.-Nr. 013G0290, Packung mit 10 Stück). Der Austausch der Stopfbuchse unter Druck ist ein betrieblicher Vorteil, da bei kleineren Wartungsarbeiten nicht die gesamte Anlage außer Betrieb genommen werden muss.
Die Zusammensetzung des Heizwassers muss den Anforderungen der Richtlinie VDI 2035 entsprechen. Eine ungeeignete Wasserqualität (hohe Härte, aggressiver pH-Wert) führt zur Bildung von Kalkablagerungen im Inneren des Ventils und zur Korrosion der Metallteile, was die Lebensdauer des Gehäuses verkürzt. Bei Zweifeln an der Qualität des Heizwassers wird empfohlen, einen Anbieter für chemische Wasseraufbereitung zu konsultieren.
