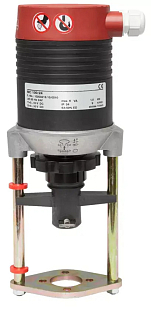

IMI TA TA-MC100 ist ein elektrischer Hubantrieb für Zwei- und Dreiwege-Regelventile von IMI. Schließkraft 1000 N, automatische Erkennung des Ventilhubs. Versorgung 24 VAC/VDC, Eingangssignal 0–10 V / 4–20 mA. Mehr Informationen
Auf Bestellung
| Ausgangssignal | 8 mA |
| Hubkraft | 1000 N |
| Steuerung | 3-Punkt |
| Stromversorgung | 24 V Wechselstrom |
| Temperatur | 0...60°C |
| Gewicht | 2.50 kg |
IMI TA TA-MC100 ist ein elektrischer Hubantrieb für die stetige oder 3-Punkt-Regelung von 2- und 3-Wege-Regelventilen von IMI. Der Antrieb mit einer Schließkraft von 1000 N passt sich bei jeder Inbetriebnahme automatisch an den Hub des angeschlossenen Ventils an und verfügt über eine integrierte Störungserkennung des Steuerkreises.
Der TA-MC100 ist für Inneninstallationen in Heizungs-, Kühl- und raumlufttechnischen Systemen von Gebäuden vorgesehen, in denen eine präzise Durchflussregelung mittels IMI TA Regelventilen erforderlich ist. Der Antrieb wird mit M8-Schrauben an das Ventil angeschlossen; bei einigen Ventiltypen kann ein Adapter erforderlich sein – Einzelheiten finden Sie im Datenblatt des jeweiligen Ventils. Mit seiner Versorgungsspannung von 24 VAC/VDC eignet er sich für gängige Steuerungssysteme der industriellen und gewerblichen Gebäudeautomation.
Technische Parameter:
Der TA-MC100 ist für 2- und 3-Wege-Regelventile von IMI TA ausgelegt. Der Antrieb wird mit M8-Schrauben angeschlossen; bei einigen Ventiltypen kann ein Montageadapter erforderlich sein. Die Spezifikation der Adapter finden Sie im Datenblatt des jeweiligen IMI Regelventils.
Nach der Montage misst der Antrieb automatisch den gesamten Hub des angeschlossenen Ventils und stellt die entsprechenden Endlagen ein – ohne manuelle Kalibrierung. In der Endlage schaltet sich der Antrieb automatisch ab und ist dadurch vor Überlastung geschützt. Dadurch wird die für die Inbetriebnahme erforderliche Zeit deutlich verkürzt.
Der Antrieb erkennt automatisch eine Unterbrechung der Steuerleitung (bei Signalen 2–10 VDC und 4–20 mA) sowie ein mechanisch blockiertes Ventil. In beiden Fällen wird die Störung signalisiert. Bei Ausfall oder während eines Serviceeinsatzes kann das Ventil über das Handrad direkt am Antrieb betätigt werden.
Die Standardausführung IP54 ist ausschließlich für Inneninstallationen vorgesehen. Für den Einsatz im Außenbereich ist IMI zu kontaktieren. Bei der Installation in Kühlsystemen müssen Ventil und Rohrleitung gegen Kondensation isoliert werden. Für anspruchsvollere Bedingungen kann eine IP65-Version bestellt werden – fügen Sie die Endung „IP" an die Bestellnummer an (z. B. 61 100-001IP).
Bei 3-Punkt-Ansteuerung kann die Bewegungsrichtung der Spindel durch Vertauschen der Klemmen 2 und 3 des Steuersignals auf der Grundplatte des Antriebs geändert werden – dies gilt für alle Spannungsausführungen (24 V, 230 V, 115 V). Bei proportionaler Ansteuerung (0–10 V / 0–20 mA) werden Signalrichtung und Startpunkt über Mikroschalter direkt am Antrieb eingestellt.
