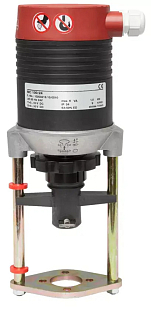

Der Antrieb IMI TA TA-MC100 230 VAC ist ein proportionaler elektrischer Antrieb mit einer Kraft von 1000 N für Zweiwege- und Dreiwege-Regelventile von IMI. Er erkennt den Ventilhub automatisch, Schutzart IP54. Mehr Informationen
Auf Bestellung
| Ausgangssignal | 8 mA |
| Hub | 20 mm |
| Hubkraft | 1000 N |
| Schutzart IP | IP 54 |
| Steuerung | 3-Punkt |
| Stromversorgung | 230 V Wechselstrom |
| Temperatur | 0...60°C |
| Gewicht | 2.50 kg |
IMI TA TA-MC100 ist ein elektrischer Stellantrieb mit einer Stellkraft von 1000 N für proportionale oder Dreipunktregelung. Er wird auf Zweiwege- und Dreiwege-Regelventile von IMI montiert und arbeitet mit einer Versorgungsspannung von 230 VAC. Der Antrieb verarbeitet ein Steuersignal von 0(2)–10 VDC oder 0(4)–20 mA und misst nach der Montage automatisch den Hub des angeschlossenen Ventils und passt sich daran an.
Der Antrieb wird auf IMI-Regelventile in Heizungs-, Kühl- und Klimaanlagen von Gebäuden montiert. Typische Einsatzbereiche sind Lüftungsgeräte, Plattenwärmetauscher, Fan-Coils und Fernwärmesysteme, in denen eine präzise stufenlose Regelung des Medienstroms erforderlich ist. Der Antrieb ist für Inneninstallationen ausgelegt; für den Außeneinsatz empfehlen wir, die Eignung mit IMI abzustimmen.
Der TA-MC100 arbeitet in zwei Betriebsarten: in stufenloser proportionaler Regelung oder in Dreipunkt- (3-Punkt-) Ansteuerung. Die Hysterese ist wahlweise auf 0,15 oder 0,5 V einstellbar, die Stellgeschwindigkeit kann je nach Anforderung des Regelkreises auf 1,9; 4; 9 oder 12 s/mm eingestellt werden. Richtung des Steuersignals und Startpunkt werden über Mikroschalter direkt auf der Platine des Antriebs eingestellt. Der Antrieb verfügt außerdem über ein Ausgangssignal von 0–10 VDC (max. 8 mA) zur Rückmeldung an das übergeordnete Leitsystem.
Technische Parameter:
Der TA-MC100 ist für Zweiwege- und Dreiwege-Regelventile von IMI (Baureihe TA / IMI Hydronic Engineering) ausgelegt. Bei einigen Ventiltypen kann ein Montageadapter erforderlich sein – entsprechende Informationen finden Sie in den Datenblättern der jeweiligen Regelventile.
Der Antrieb verfügt über eine automatische Huberkennung und -anpassung. Bei der ersten Inbetriebnahme fährt der Antrieb den gesamten Ventilbereich ab, misst den Hub und stellt sich selbst auf die korrekten Endlagen ein. Eine manuelle Kalibrierung ist nicht erforderlich, gleichzeitig ist der Antrieb in den Endlagen vor Überlast geschützt.
Der Antrieb akzeptiert analoge Eingangssignale von 0(2)–10 VDC (Eingangswiderstand ca. 77 kΩ) oder 0(4)–20 mA (Eingangswiderstand ca. 510 Ω) sowie ein Dreipunkt- (3-Punkt-) Steuersignal. Richtung des Steuersignals und Startpunkt sind über Mikroschalter direkt auf der Platine des Antriebs einstellbar.
Der Antrieb ist primär für Inneninstallationen vorgesehen (Standard-Schutzart IP54). Für Umgebungen mit höherer Feuchtigkeit oder für den Außeneinsatz ist eine IP65-Version verfügbar – ergänzen Sie die Bestellnummer um den Zusatz „IP" (z. B. 61 100-002IP). Den Außeneinsatz empfehlen wir vorab mit IMI abzustimmen. In Kühlsystemen, in denen Kondensation auftreten kann, müssen Ventile und Rohrleitungen isoliert werden.
Der Antrieb ist mit einem geschützten Handrad mit automatischer Entkopplung des Antriebs ausgestattet. Dadurch ist eine Verstellung des Ventils ohne Risiko einer Beschädigung des Mechanismus möglich. Der Antrieb erkennt das Umschalten in den Handbetrieb automatisch und gibt an Klemme R ein entsprechendes Ausgangssignal aus (bei Versorgung mit 230 VAC: 24 VDC, max. 35 mA).
