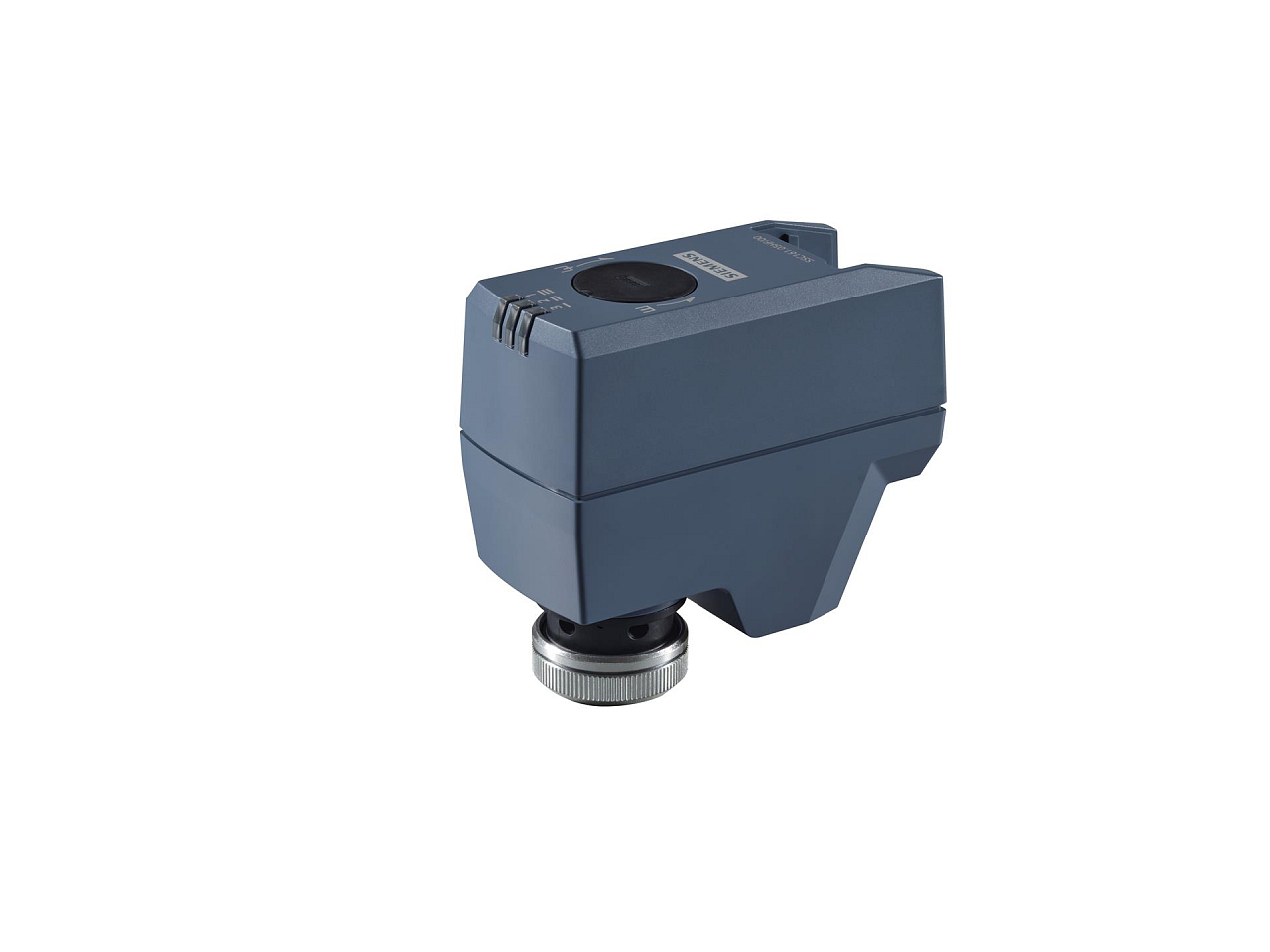

Der elektromotorische Stellantrieb SSC161.05HF ist zur Regelung von Zweiwege- und Dreiwegeventilen der Baureihen VVP45, VXP45 und VMP45 in Heizungs-, Lüftungs- und Klimaanlagen (HLK) bestimmt. Typische Anwendungen sind Kühldecken, Volumenstromregler (VAV) und Fan-Coil-Geräte. Der Antrieb eignet sich ebenfalls zur Nachrüstung von Landis & Gyr-Ventilen (VVG45, VXG45, X3i) mithilfe des Adapters ASK30.

Für die Montage des Antriebs sind keine Werkzeuge erforderlich – er wird direkt mit einer Überwurfmutter ¾" am Ventil befestigt. Die automatische Hubkalibrierung erfolgt unmittelbar nach dem Anlegen der Versorgungsspannung.

Haupteigenschaften

• Versorgungsspannung: AC/DC 24 V
• Steuersignal: DC 0–10 V (stetige Regelung)
• Stellkraft: 300 N
• Hub: 1,2 – 6,5 mm (selbsttätige Kalibrierung auf den Ventilhub)
• Verfahrgeschwindigkeit: 5 s/mm
• Direktmontage ohne Werkzeug, Überwurfmutter ¾" (Metall)
• Positionsrückmeldung: DC 0–10 V
• Handbetätigung mit automatischer Rückkehr in den Regelbetrieb
• LED-Anzeige des Antriebsstatus und der Bewegungsrichtung
• Parallelbetrieb mehrerer Antriebe an einem Ventil
• Abnehmbares Kabel, Standardlänge 1,5 m
• Schutzart: IP54
• Abmessungen: 104,4 × 92,6 × 49 mm
• Ohne Sicherheitsfunktion – bei Stromausfall hält der Antrieb die aktuelle Position
