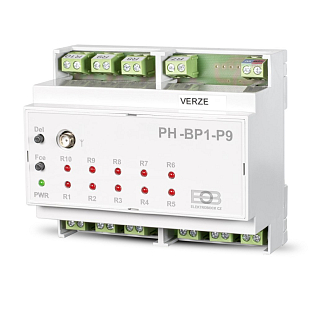

Dieser Empfänger in Verbindung mit den Sendern PH-BP1-V (oder PH-BP7-V) dient zur drahtlosen Regelung einzelner Räume (Zonenregelung) in einem System mit Fußbodenheizung. Zwischen Empfänger und Sendern (Raumthermostaten) müssen keine Verbindungskabel installiert werden!

Das gesamte Set kann in das PocketHome®-System integriert werden, um alle Zonen von einem Ort aus mit einer zentralen Einheit oder über einen PC zu steuern. In diesem Fall muss zuerst die Aktivierung der Sender PH-BP1-V in der zentralen Einheit erfolgen (siehe Anleitung PH-BP1-V)! In Objekten, in denen keine zentrale Steuerung erforderlich ist, kann das Set auch autonom ohne zentrale Einheit arbeiten.

Die Hauptfunktion des Empfängers besteht in der Steuerung der Thermoventile (max. 10 pro Ausgang) des Verteilers gemäß den Anforderungen der entsprechenden Sender. Der Empfänger kann Signale von maximal 9 Sendern empfangen. Wenn eine Heizungsanforderung aus einer bestimmten Zone gesendet wird, erfolgt das Schalten des Relais am entsprechenden Ausgang (potentialfrei) zur Steuerung des Thermoventils. Gleichzeitig wird das Relais R10 für die Pumpe eingeschaltet. Wenn alle Thermoventile geschlossen sind, wird die Pumpe automatisch abgeschaltet.

Technische Daten

• Ausgang: 250 VAC
• Stromversorgung: 5 VDC
• Schutzart: IP20
• Betriebstemperatur: 0...40°C
• Anzahl der Ausgänge: 9
• Schaltelement: Relais
• Empfindlichkeit: -102 dBm
• Reichweite im freien Feld: 300 m
• Abmessungen (LxBxH): 106x90x58 mm
