TORK T-ZR104 (S1000.04) ist ein Magnetventil G3/4" ohne Spule für Wasser, Luft und Gas. Servounterstützt, funktioniert auch ohne Differenzdruck. Max. Druck 10 bar (Flüssigkeiten), 16 bar (Gase). Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 3/4" |
| Dichtung | Viton, NBR, EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -20...80 °C |
| Nennweite | DN 20 |
| Gewicht | 0.88 kg |

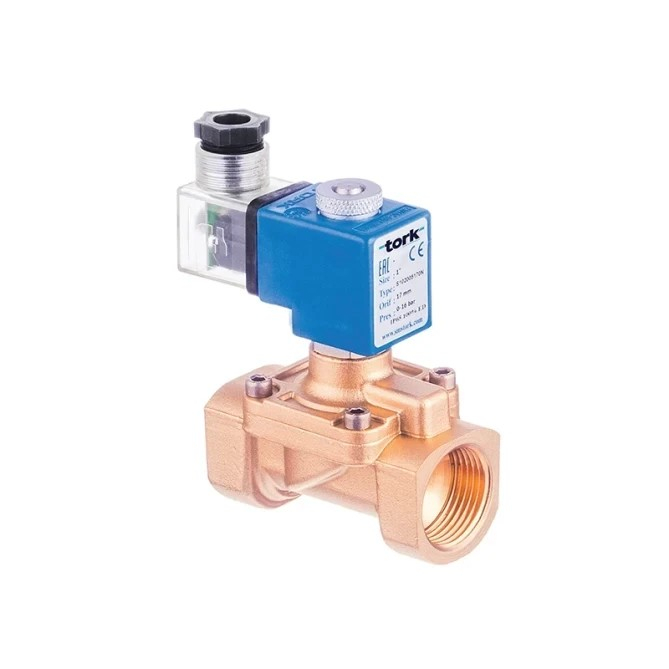

TORK T-ZR104 (S1000.04) ist das Gehäuse eines servounterstützten Magnetventils G3/4" ohne Spule der Baureihe S1000. Das Ventil ist 2/2-wege, normalerweise geschlossen und vorgesteuert, ausgelegt für Wasser, Luft und neutrale Gase. Die Magnetspule muss für dieses Ventilgehäuse separat bestellt werden.
Das Ventil wird als universelles Absperrelement in Wasser-, Luft- und Neutralgasleitungen eingesetzt, beispielsweise in industriellen und verfahrenstechnischen Anlagen, in Rohrleitungssystemen der Lüftungstechnik oder in Systemen, in denen der Durchfluss von Medien mit höherem Volumenstrom geschaltet werden muss. Dank der Konstruktion für Nulldruckdifferenz (ΔP=0) funktioniert es auch in Situationen, in denen Einlass- und Auslassdruck in der Rohrleitung gleich sind, was bei herkömmlichen vorgesteuerten Ventilen in der Regel nicht möglich ist.
Da es ohne Spule geliefert wird, eignet es sich vor allem dort, wo bereits eine passende Tork-Spule vorhanden ist, oder für die Zusammenstellung eines Ventils mit einer Spule nach eigenen Anforderungen an Spannung und Schutzart.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitze, Kernrohr, Federn) aus Edelstahl. Die Standarddichtung ist NBR, auf Anfrage sind EPDM oder Viton für abweichende Temperatur- und Chemikalienanforderungen erhältlich. Der Anschluss ist mit G-Gewinde (BSP) ausgeführt, auf Anfrage auch NPT.
Die Ansprechzeit des Ventils beträgt: Öffnen 400–1600 ms, Schließen 1000–2000 ms. Das Ventil kann in beliebiger Einbaulage montiert werden, die Spule selbst (separat zu bestellen) muss jedoch in senkrechter Lage verwendet werden.
Technische Parameter (Ventilgehäuse S1000.04):
Nein, dieses Produkt ist ein Ventilgehäuse ohne Spule. Die Spule muss je nach gewünschter Spannung (12–230 V AC/DC) und Schutzart separat bestellt werden.
Das Ventil ist für Wasser, Luft und neutrale Gase ausgelegt. Für andere Medien muss eine geeignete Dichtung gewählt werden (NBR, EPDM oder Viton).
Das Ventilgehäuse selbst kann in beliebiger Lage montiert werden. Die zusätzlich bestellte Spule muss jedoch in senkrechter Lage verwendet werden, da das Ventil sonst möglicherweise nicht korrekt funktioniert.
Nein. Die Baureihe S1000 ist für ΔP = 0 ausgelegt, das Ventil schaltet also auch in geschlossenen Kreisläufen, in denen Einlass- und Auslassdruck gleich sind.
