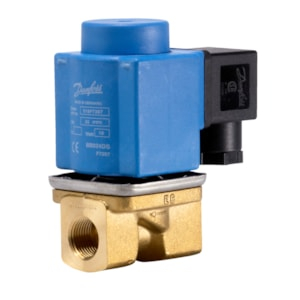

Das elektromagnetische Ventil Danfoss EV251B 032U538002 ist ein universelles 2/2-Wege-Ventil mit Hilfsanhebung, das für eine breite Palette von Anwendungen mit Wasser, Öl und Druckluft entwickelt wurde. Dieses Ventil, das in der Ausführung normalerweise geschlossen (NC) geliefert wird, gewährleistet eine zuverlässige und präzise Steuerung des Flüssigkeits- und Gasflusses in Systemen mit niedrigem oder schwankendem Druck, aber auch dort, wo kein Differenzdruck vorhanden ist.

Funktioniert ab 0 bar

Zuverlässiger Betrieb auch bei null Differenzdruck, ideal für geschlossene und Niederdrucksysteme.

Clip-on Spulensystem

Innovatives System für eine schnelle, sichere und einfache Montage und Demontage der Spule ohne Werkzeug.

Schmutzresistenz

Eingebauter selbstreinigender Filter schützt das Pilotventilsystem, minimiert den Wartungsbedarf.

Hohe Widerstandsfähigkeit gegen Wasserschläge

Optimierte Membrankonstruktion reduziert Wasserschläge auf bis zu 1,5 bar, verlängert die Lebensdauer des Systems und reduziert die Geräuschentwicklung.

Technische Daten:

• Typ: Elektromagnetisches Ventil, 2/2-Wege, mit Hilfsanhebung
• Funktion: Normalerweise geschlossen (NC)
• Anschluss: G 3/8" (ISO 228/1)
• Nenngröße: DN 10 mm
• Durchflusskoeffizient (Kvs): 1,5 m³/h
• Ventilkörpermaterial: Messing
• Dichtungsmaterial: NBR
• Betriebsdruckbereich: 0 - 10 bar (Differenzdruck)
• Maximaler Prüfdruck: 15 bar
• Medientemperatur: -10 °C bis +90 °C
• Umgebungstemperatur: Max. +50 °C (für 24VDC Spule), Max. +80 °C (für 230V/50Hz Spule)
• Medienviskosität: Max. 50 cSt
• Versorgungsspannung: 24V DC
• Leistungsaufnahme: 18 W (für 24V DC)
• Spulenschutzart: IP65 (je nach Spule)
• Öffnungszeit (Wasser): Ca. 50 ms
• Schließzeit (Wasser): Ca. 300 ms

Anwendung:

• Wasser (technisch, Trinkwasser – empfohlen, die Härte- und Leitfähigkeitswerte einzuhalten)
• Öl (bis 50 cSt)
• Druckluft
• Andere neutrale flüssige und gasförmige Medien
• Geschlossene Systeme mit niedrigem und schwankendem Druck
• Offene Systeme mit Differenzdruck bis 0 bar
• Industrielle Heizsysteme
• Sicherheitssysteme (z.B. Wasserabschaltung)

Konstruktion und Funktion:

• Ventilkörper: Messing
• Anker, Ankerrohr, Ankeranschlag, Feder: Edelstahl
• O-Ring: FKM (bei einigen Versionen ohne O-Ring)
• Membran: NBR
• Funktion NC: Bei Unterbrechung der Spulenspannung wird der Kegel nach unten gedrückt, der Druck baut sich über der Membran auf und das Ventil schließt. Bei Anlegen der Spannung hebt sich der Anker, der Druck über der Membran sinkt und das Ventil öffnet.

Das Danfoss EV251B ist eine kostengünstige Lösung für den täglichen industriellen Einsatz, die dank robuster Konstruktion und innovativer Merkmale wie Wasserschlagdämpfung und Schmutzresistenz hohe Zuverlässigkeit und lange Lebensdauer bietet. Es ist die ideale Wahl für diejenigen, die eine reibungslose Funktion auch unter anspruchsvollen Bedingungen suchen.
