Flansch-Magnetventil Tork T-GLFH DN80 NC für Wasser, servogesteuert, normalerweise geschlossen. Gehäuse aus Gusseisen, Dichtung aus NBR. Betriebsdruck 1–6 bar, Temperatur –20 bis +80 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 80 |
| Anschlusstyp | Flansch |
| Druckbereich | 1,6...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser |
| Nennweite | DN 80 |
| Temperatur | -20...80 °C |
| Gewicht | 20.70 kg |
Tork T-GLFH DN80 (S1080.10) ist ein elektromagnetisches Flanschventil (Magnetventil) der Baureihe S1080 zur Regelung des Wasserdurchflusses. Das Ventil ist als stromlos geschlossen (NC), 2/2-Wege, servogesteuert und mit Membranfunktionsprinzip ausgeführt. Es wird ohne Spule geliefert – Speisungsart und Spannung werden je nach Anwendung separat gewählt.

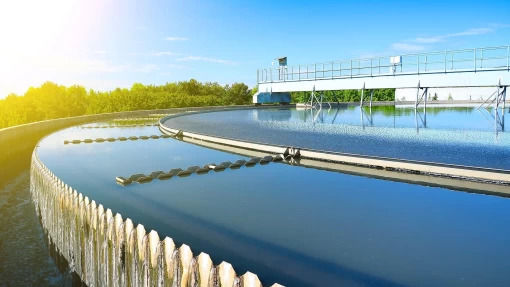

Die Ventile der Baureihe S1080 sind für industrielle Wasserverteilungen und technologische Kreisläufe mit größeren Nennweiten bestimmt. Typische Anwendungen umfassen Feuerlösch- und Sprinkleranlagen, industrielle Kühlung, Bewässerungs- und landwirtschaftliche Systeme, Wasseraufbereitungsanlagen und Pumpstationen. Die Flanschausführung und das Gehäuse aus Grauguss prädestinieren das Ventil für feste Rohrleitungsinstallationen DN80 und größer, bei denen Robustheit und ein zuverlässiger Abschluss bei höheren Durchflüssen entscheidend sind.
Das Ventilgehäuse ist aus Grauguss gefertigt, die inneren Teile der Magneteinheit aus Edelstahl und Messing. Membran und Dichtungen bestehen aus NBR, der Schattierungsring aus Kupfer (EN 12735-1). Die Servosteuerung gewährleistet ein sicheres und zuverlässiges Öffnen bei einem minimalen Differenzdruck von 1,6 bar. Die Spule der Isolationsklasse H (180 °C) mit Schutzart IP65 ermöglicht Dauerbetrieb (ED 100 %). Der Spulenanschluss entspricht dem Standard DIN 43650 Form A. Das Ventil kann in beliebiger Lage installiert werden, empfohlen wird die senkrechte Montage mit der Spule nach oben.
Technische Parameter – S1080.10 (DN80):
Die Spulen der Tork-Baureihen S1070/S1080 sind untereinander austauschbar und werden je nach benötigter Versorgungsspannung separat bestellt. Zur Auswahl stehen AC-Versionen (12 V, 24 V, 48 V, 110 V, 230 V / 50 Hz) sowie DC-Versionen (12 V, 24 V, 48 V, 110 V). Der Anschluss ist standardisiert nach DIN 43650 Form A, Steckverbinder ISO 4400 / EN 175301-803. Geben Sie bei der Bestellung der Spule die gewünschte Spannung an.
Es handelt sich um ein servogesteuertes Ventil – zum Öffnen benötigt es einen Druckunterschied zwischen Ein- und Ausgang von mindestens 1,6 bar. Ist der Differenzdruck geringer, öffnet das Ventil möglicherweise nicht zuverlässig. Für Anwendungen mit keinem oder sehr geringem Druckunterschied muss ein direktgesteuertes Ventil (direct-acting) gewählt werden.
Ja, der Hersteller verlangt eine Filtration. Die Pilotbohrung der Magneteinheit ist empfindlich gegenüber Verunreinigungen, die Fehlfunktionen oder vorzeitigen Verschleiß verursachen könnten. Es wird empfohlen, vor dem Ventil einen Filter mit geeigneter Maschenweite zu installieren – die konkrete Filterspezifikation prüfen Sie bitte beim Lieferanten oder in der aktuellen Herstellerdokumentation.
Das Ventil kann in beliebiger Lage installiert werden, ohne die Funktion zu beeinträchtigen. Der Hersteller empfiehlt die senkrechte Montage mit nach oben gerichteter Spule – diese Position ist hinsichtlich Zuverlässigkeit und Lebensdauer optimal.
Ja, der Hersteller gibt die Möglichkeit an, auf Anfrage eine ATEX- (ExProof-) Spule als optionale Variante zu liefern. Die Standardausführung S1080.10 verfügt nicht über eine ATEX-Zertifizierung. Wenn Sie ein Ventil für explosionsgefährdete Bereiche benötigen, kontaktieren Sie uns bitte zur Klärung der Konfiguration und Verfügbarkeit.
