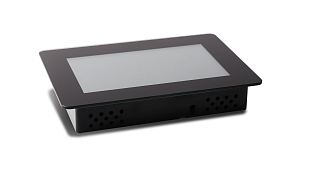

MIDAM H/WLx7002xx ist ein intelligenter, programmierbarer Raumregler, der für die Steuerung von HVAC und anderen Gebäudetechnologien konzipiert ist. Er zeichnet sich durch einen leistungsstarken i.MX RT-Prozessor, das Betriebssystem FreeRTOS und ein modernes 4,3"-Touchdisplay aus, das eine komfortable und intuitive Bedienung bietet.

Hauptmerkmale:

• Integrierte Sensoren: Temperaturmessung (0 bis +55 °C, ±0,3 °C), Feuchtigkeit (20–80 % rH, ±3 % rH) und Lichtintensität. Optional CO₂ (400–5000 ppm, PASens®).
• Vielfältige Kommunikation: RS485 (Modbus RTU), Ethernet (Modbus TCP, OPC UA, BACnet/IP), optional drahtlos (868 MHz, Midam KFP / wM-Bus).
• Programmierbarkeit: Eigene Logik und Visualisierung in einer IDE-Umgebung mit Unterstützung für FBD und ST gemäß IEC 61131-3.
• Energieeffizienter Betrieb: Typischer Verbrauch nur 3 W, Versorgung 24 V AC/DC ±20 %.
• Touchdisplay: 4,3" kapazitives LCD (480×270 px), LED-Hintergrundbeleuchtung, breite Betrachtungswinkel (160°).

CloudBow - Reglerprogrammierung

Die Regler H/WLx7002xx sind frei programmierbar und ermöglichen die Integration in SCADA- oder ModBus-Systeme. Vor der Inbetriebnahme muss der Regler mit einer IDE-Entwicklungsumgebung programmiert werden, die einen Ein- und Ausgabeneditor, einen grafischen Funktionsplaneditor (FBD), einen strukturierten Texteditor (ST) gemäß IEC 61131-3 und einen Compiler enthält. Das Programm besteht aus Funktionsblöcken wie mathematischen, zeitlichen, alarmbezogenen oder HVAC-spezifischen Funktionen (z. B. Wärmerückgewinnung, Taupunkt, Enthalpie usw.). Die IDE ermöglicht auch die Erstellung eines Benutzer-Menüs für das LCD-Display sowie einer Webschnittstelle (HMI).

Cloudbow Designer

Technische Daten:

• Stromversorgung: 24 V AC/DC ±20 %
• Verbrauch: Typisch 3 W
• Kommunikationsschnittstellen:
  • RS485: Modbus RTU (300–115 200 Bit/s)

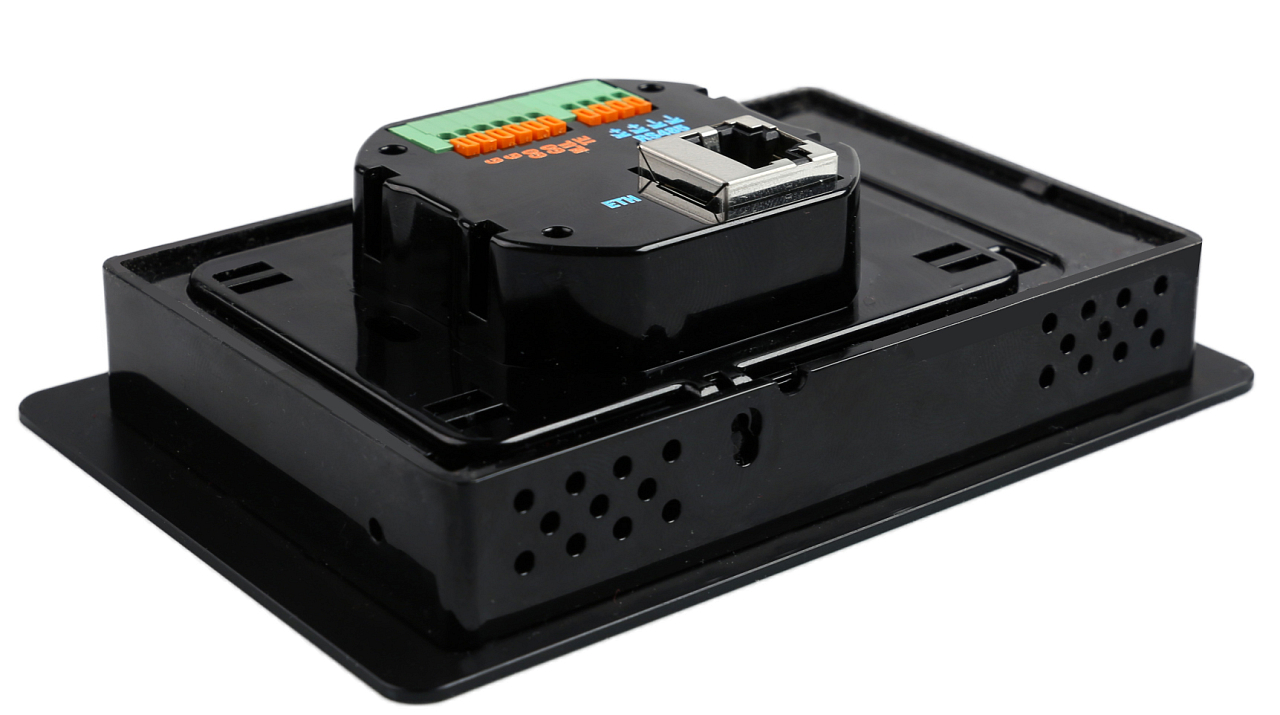

  • Ethernet: RJ45 – Modbus TCP, OPC UA, BACnet/IP
  • Drahtlos (optional): 868 MHz (Midam KFP, wM-Bus)
• Sensoren: Temperatur, Feuchtigkeit, Licht (Standard), CO₂ (optional)

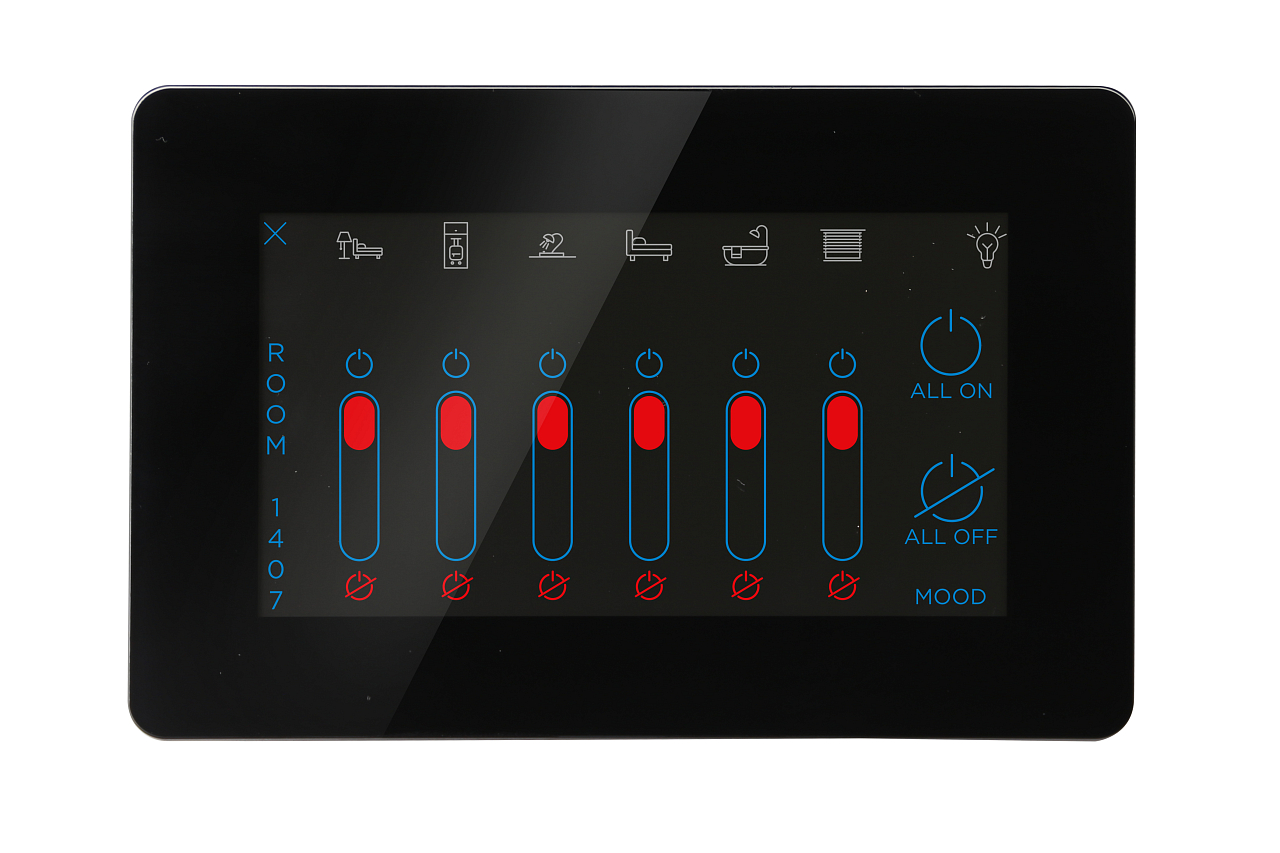

• Display: 4,3", 480×270 px, LED-Hintergrundbeleuchtung, Touchbedienung

MIDAM H/WLx7002xx ist die ideale Wahl für moderne intelligente Gebäude, die eine Kombination aus komfortabler Bedienung, präziser Messung und offenen Kommunikationsstandards erfordern. Geeignet für Büros, Hotels, Schulen und energieeffizient gesteuerte Wohnräume.
